creo中旋转命令的使用。

工具/材料

creo5.0

详细内容

• 01

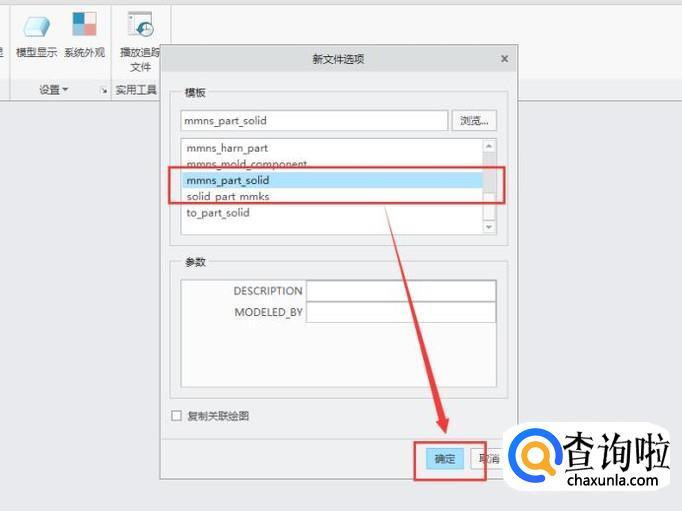

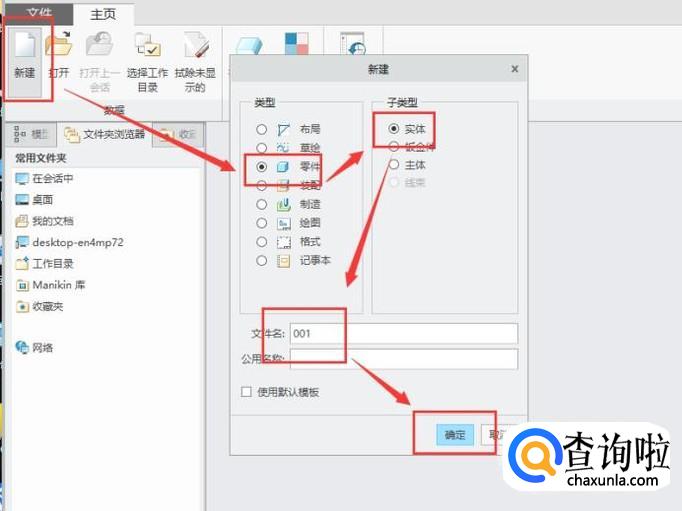

  打开creo，创建一个新零件，创建过程如图所示。


• 02

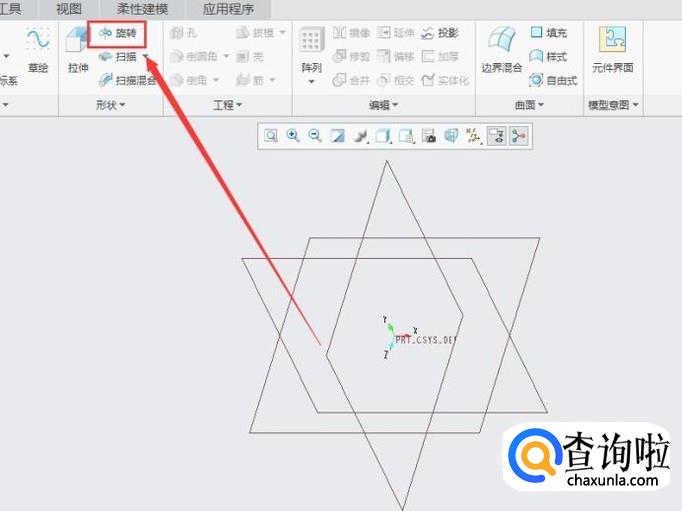

  点击“旋转”命令，进入旋转操作页面，如图所示。


• 03

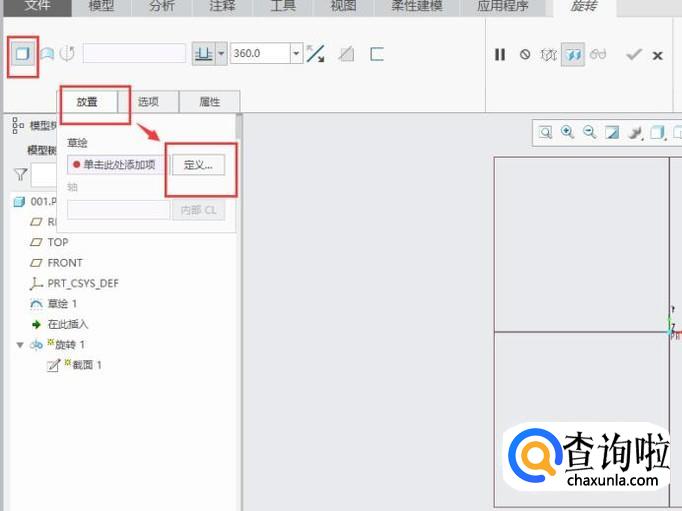

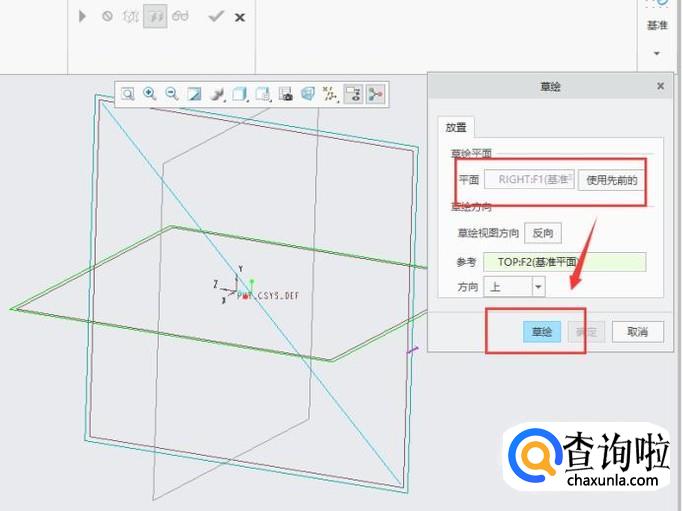

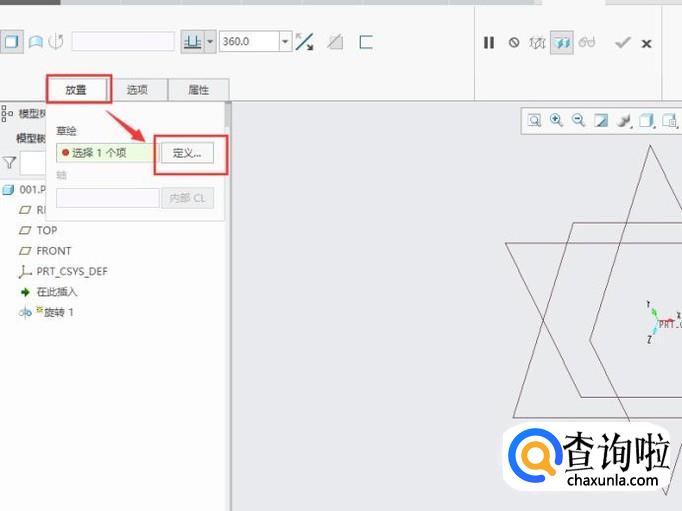

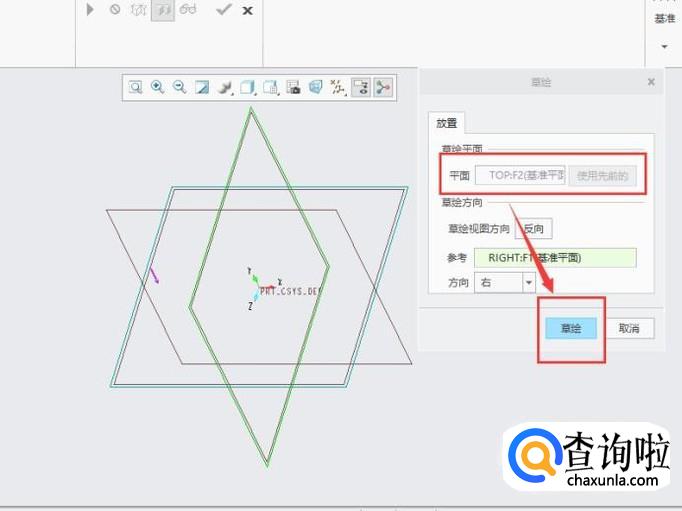

  在旋转操作页面，点击“放置”，然后点击“定义”，选择草绘面，进入草绘页面，如图所示。


• 04

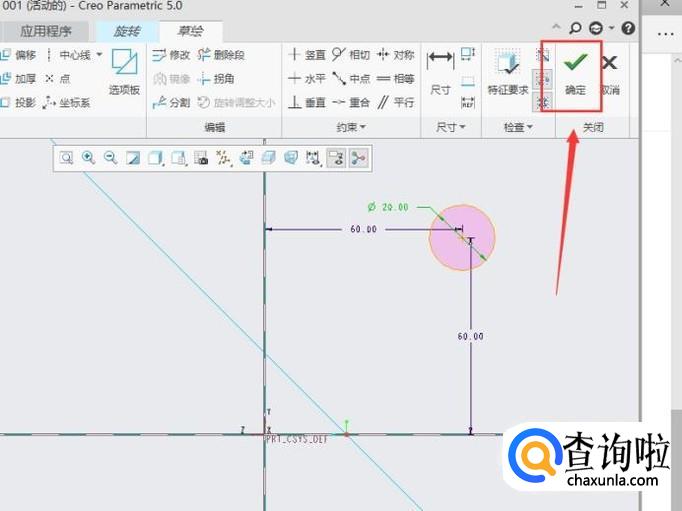

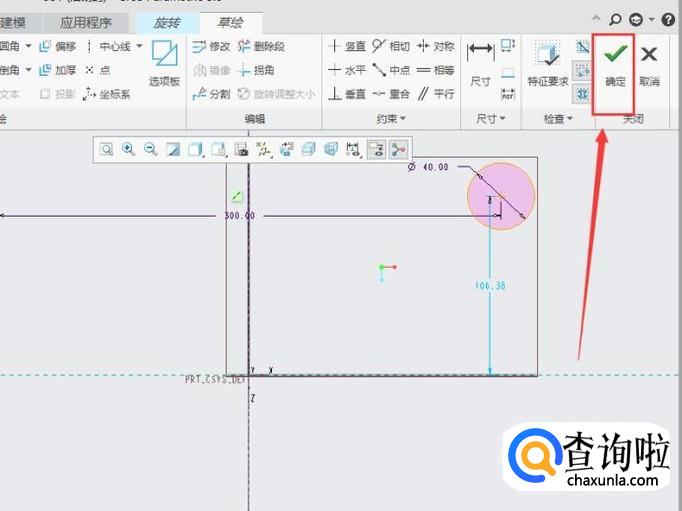

  进入草绘界面，绘制一个圆形，再绘制一条中心线作为旋转轴，最后点击“绿色对勾”即可，如图所示。


• 05

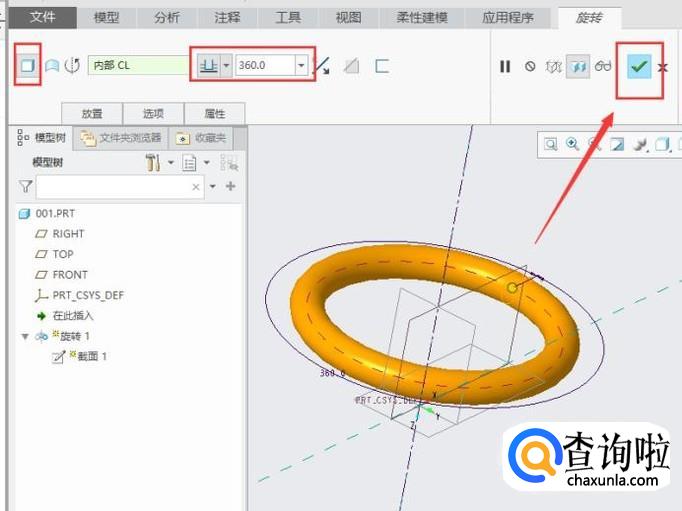

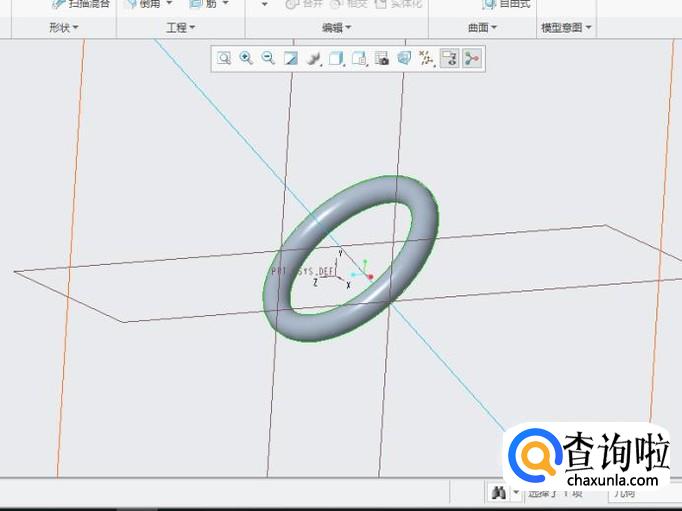

  设置旋转参数，旋转角度360度，再次点击“确定”即可看到绘制的圆环，如图所示。


• 06

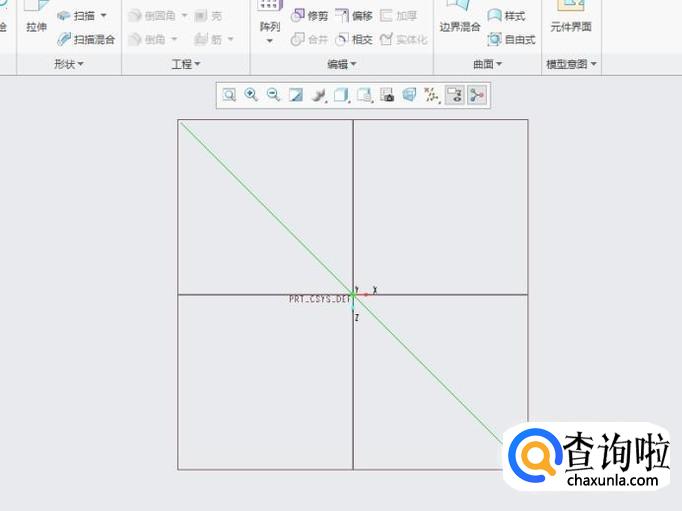

  选择一个平面，绘制一条直线，如图所示。


• 07

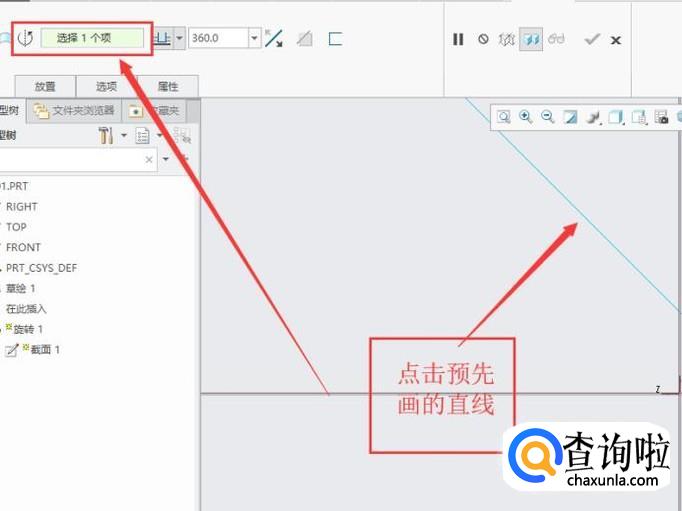

  点击“旋转”指令，进入旋转操作页面，定义旋转截面和旋转轴，如图所示。


• 08

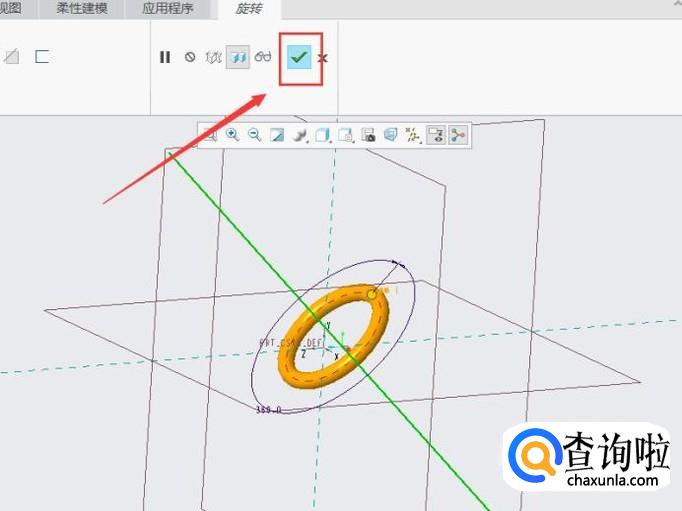

  点击“绿色对勾”即可回到旋转界面，将旋转角度设置为360度，点击“确定”即可完成绘制，如图所示。
