CAD2007算面积

简要回答

CAD是工程制图中常用的软件之一，其实CAD不光能用来制图，还有很多很实用的功能，比如能根据图纸上的图形，直接计算处该图形的面积，下面我就来演示一下这个操作方法。

详细内容

• 01

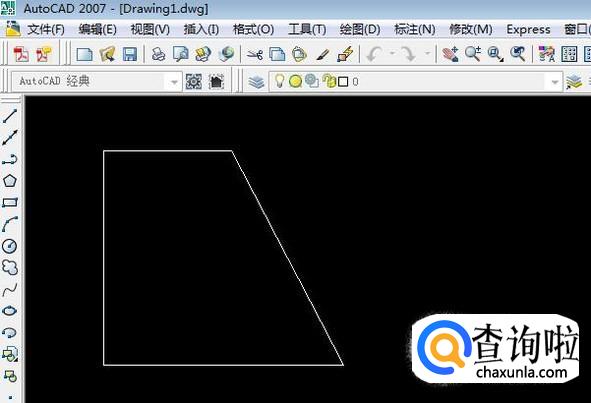

  首先，我们打开CAD，任意找一个不规则的图形，如图所示（图形必须是闭合的才行）。


• 02

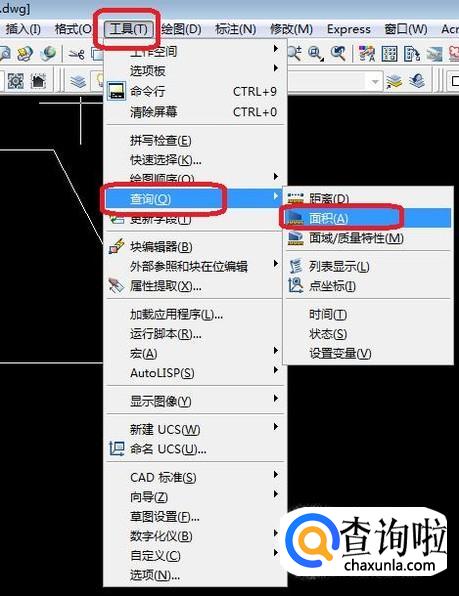

  然后，如图所示，我们点击菜单栏“工具”，在下拉菜单中依次点击“查询”、“面积”。


• 03

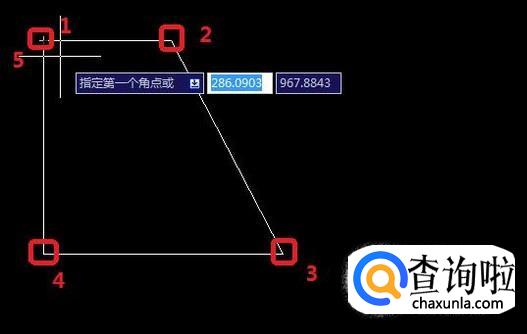

  此时，屏幕上会出现提示，要求指定第一个角点，如图所示，我们需要依次点击该图形的每一个角点，最后点击第一点，完成闭合，按回车键或者右键点击确认。


• 04

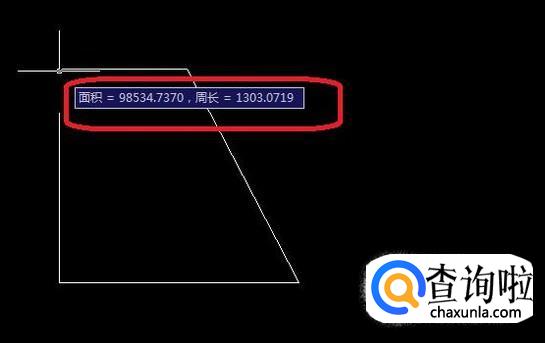

  回车之后，屏幕上命令输入框中就显示了该图形的面积和周长了，如图所示，根据图形单位（默认是毫米）就知道面积大小了。
