cad文件如何输出成清晰的PDF文件

简要回答

我们经常会选择把CAD图形输出为PDF文件来打印，那么cad文件如何输出成清晰的PDF文件呢？下面我来演示一下。

详细内容

• 01

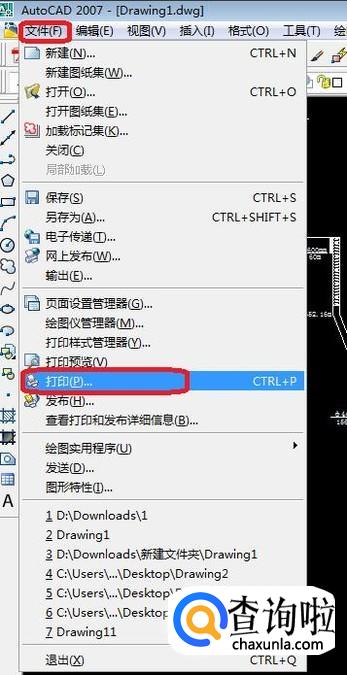

  首先，我们点击需要输出为PDF的图形，如图所示，点击“文件”，点击“打印”。


• 02

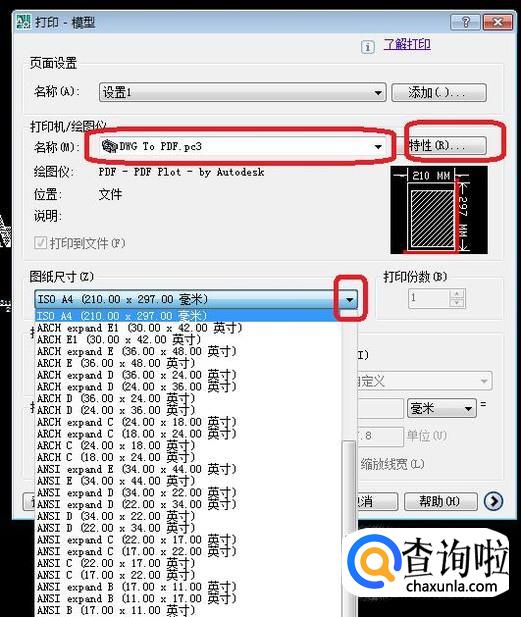

  在“打印模型”中，把打印机名称设置为“DWG To PDF”，然后选择图纸尺寸，点击下拉菜单即可进行图纸选择，如果里面没有适合的尺寸，我们可以点击“特性”，自己新建一个。


• 03

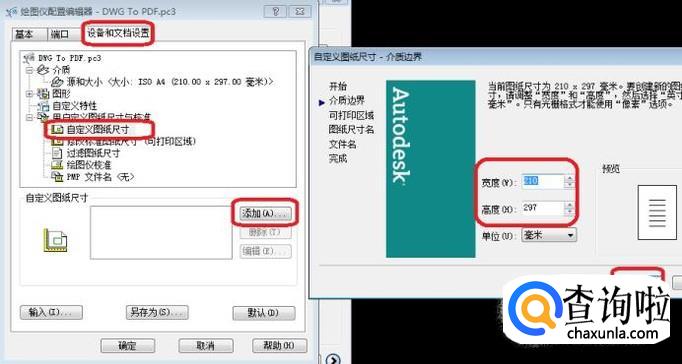

  我们点击“特性”，在编辑器选项框中点击“设备和文档设置”标签，然后点击其中的“自定义图纸尺寸”，点击“添加”，就可以新建图纸，输入宽度和高度，一直“下一步”直到创建图纸完成。


• 04

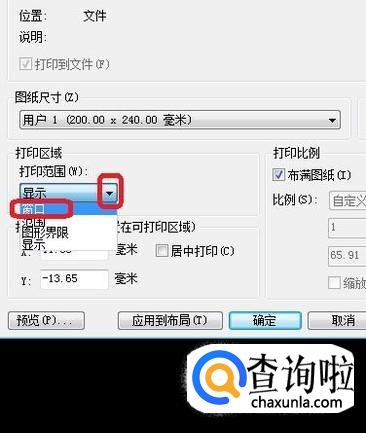

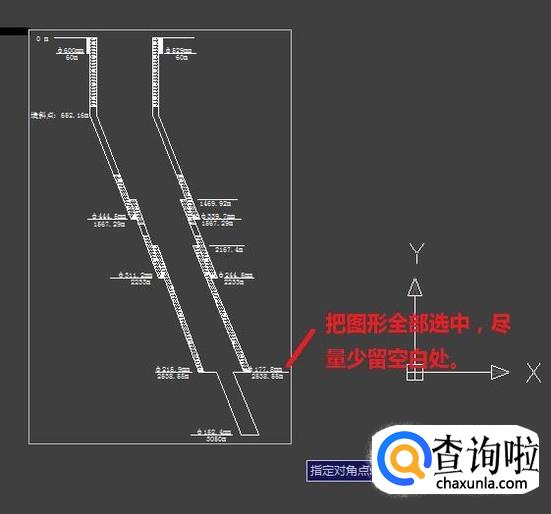

  之后我们选择打印范围，点击下拉菜单，我们选择“窗口”。在图中指定图形范围要尽可能地贴近图形边缘，如图所示，尽量少留空白处。


• 05

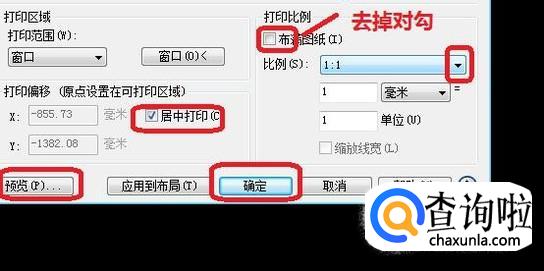

  然后我们勾选“居中打印”，把“布满图纸”前面的对勾去掉，设置比例1:1出图。点击确定前可以先预览一下。


• 06

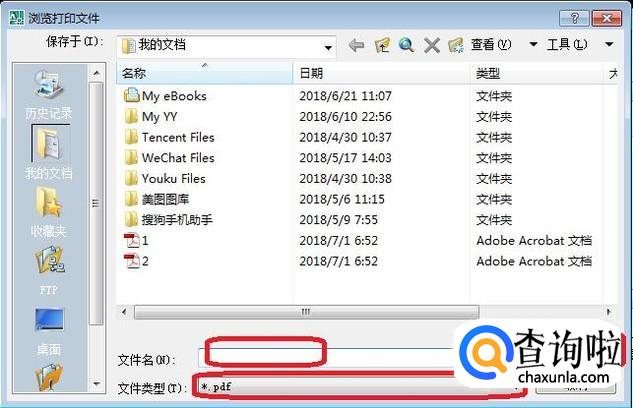

  预览发现没问题后，点击“确定”，就会把图形以PDF文件的形式保存，命名之后，点击保存即可。1:1生成的PDF文件是很清晰的。
