creo填充阵列怎么用？

工具/材料

creo5.0

详细内容

• 01

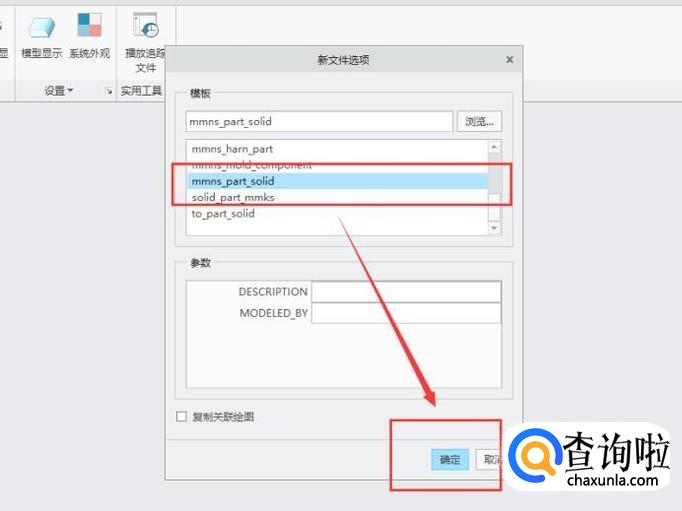

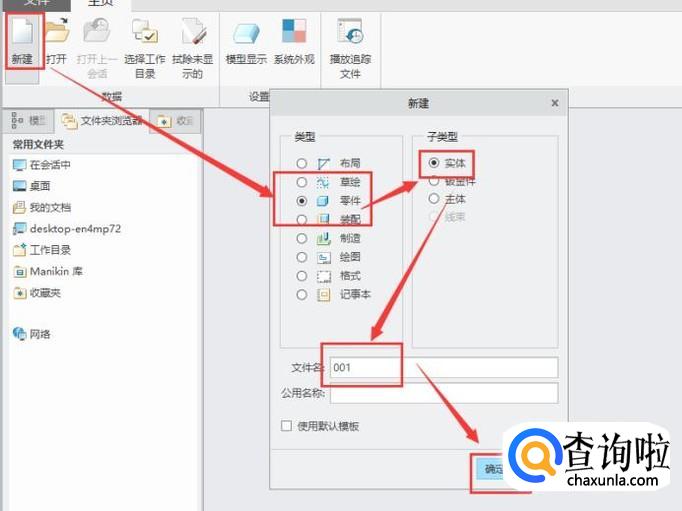

  打开creo软件，创建一个新的零件，创建过程如图所示。


• 02

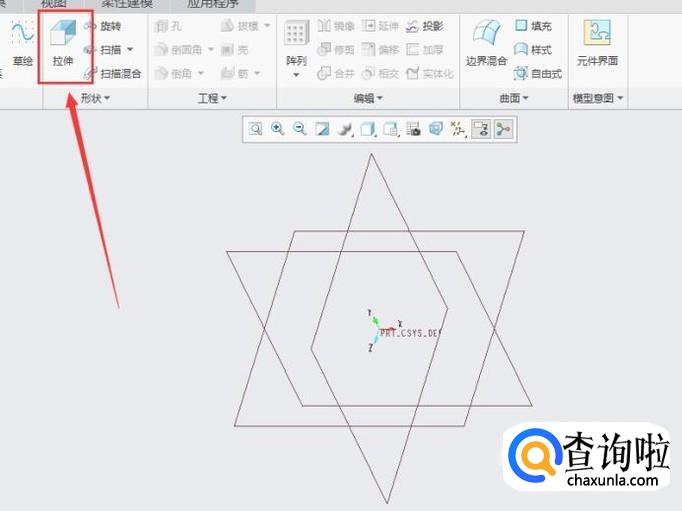

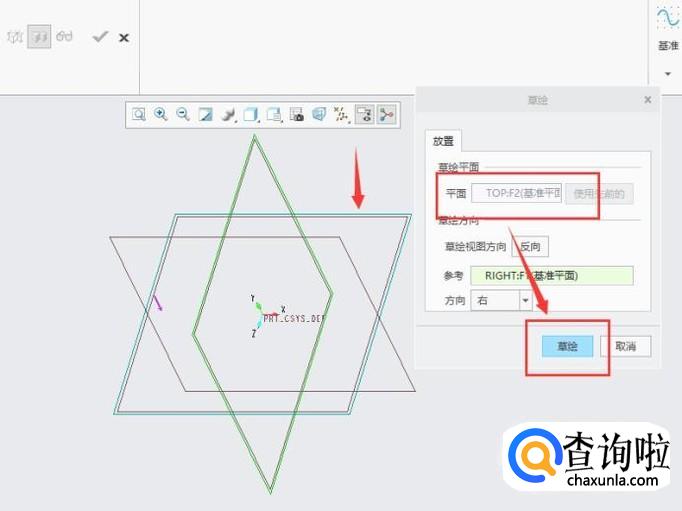

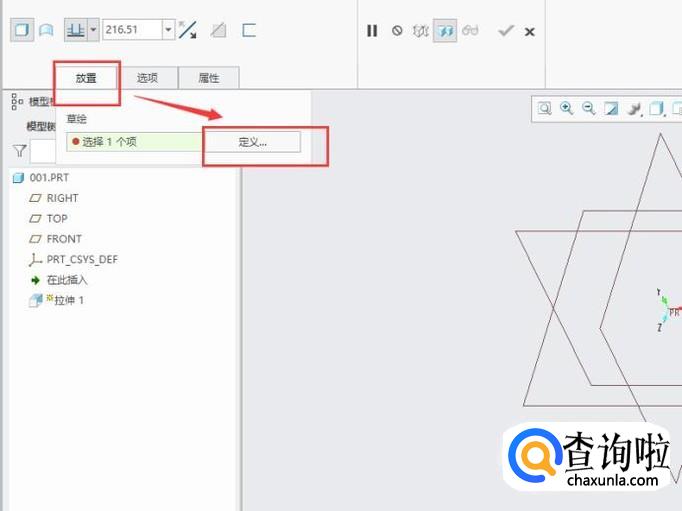

  点击“拉伸”，创建一个新的拉伸模块，进入拉伸模块的草绘界面，过程如图所示。


• 03

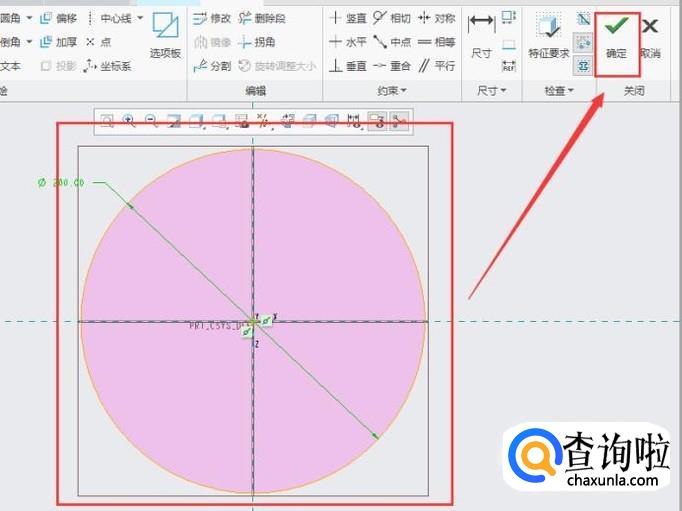

  在草绘界面，创建一个圆，点击“确定”即可回到拉伸界面，如图所示。


• 04

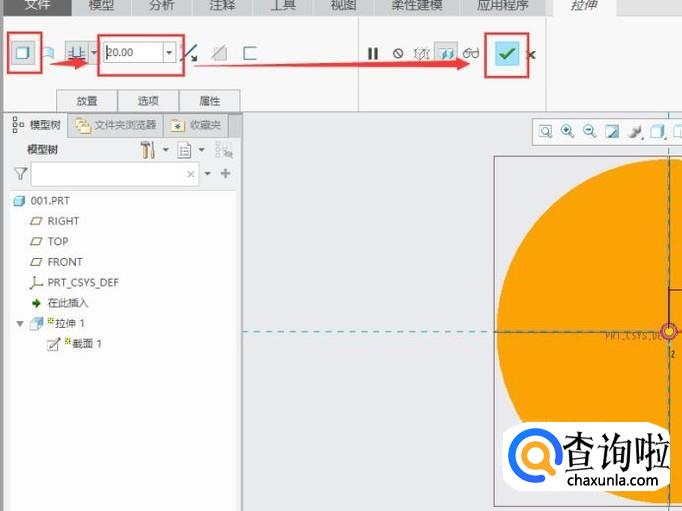

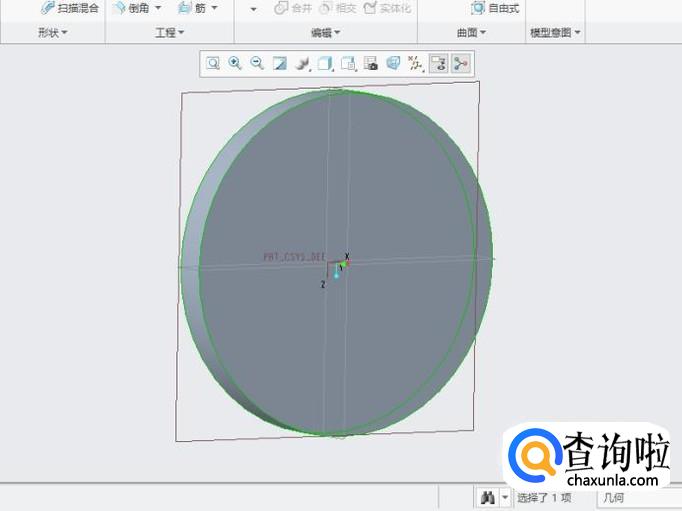

  在拉伸界面，对拉伸进行参数设置，将其拉伸为实体，深度值为20，最后点击“绿色对勾”即可完成，如图所示。


• 05

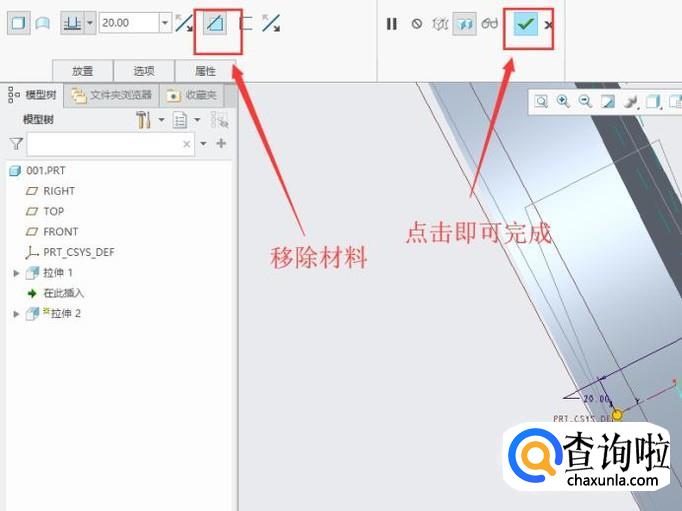

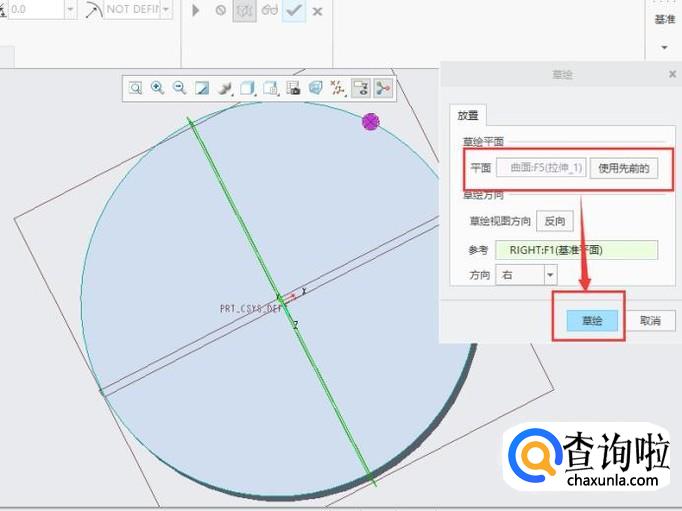

  选择圆柱体表面为草绘界面，在圆柱体中间切除一个孔，如图所示。


• 06

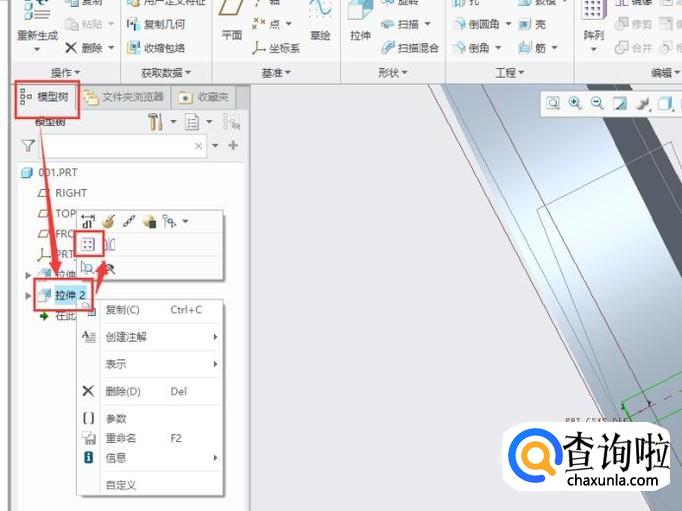

  在模型树选择刚刚切除的孔，右击，选择“阵列”，如图所示。


• 07

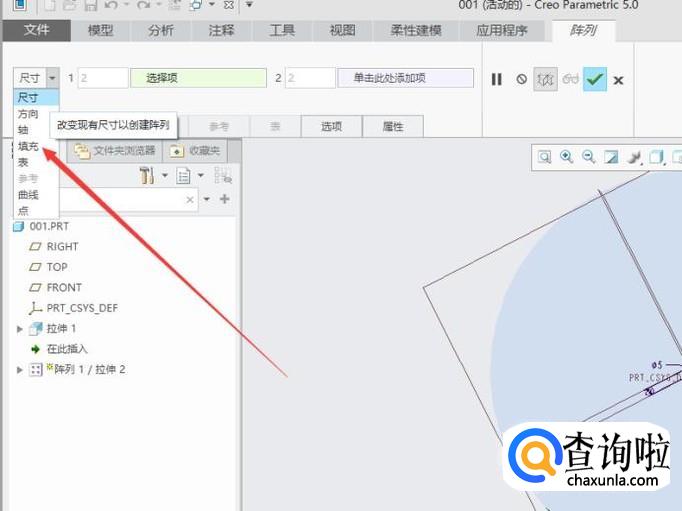

  在阵列参数设置页面，将阵列方式设置为填充，如图所示。


• 08

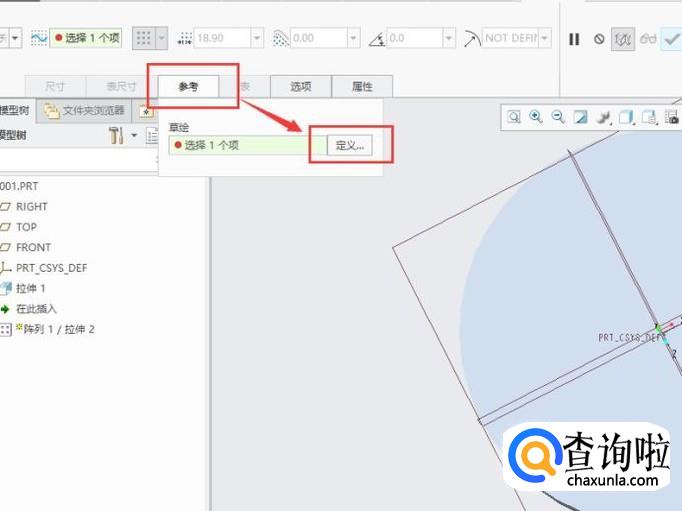

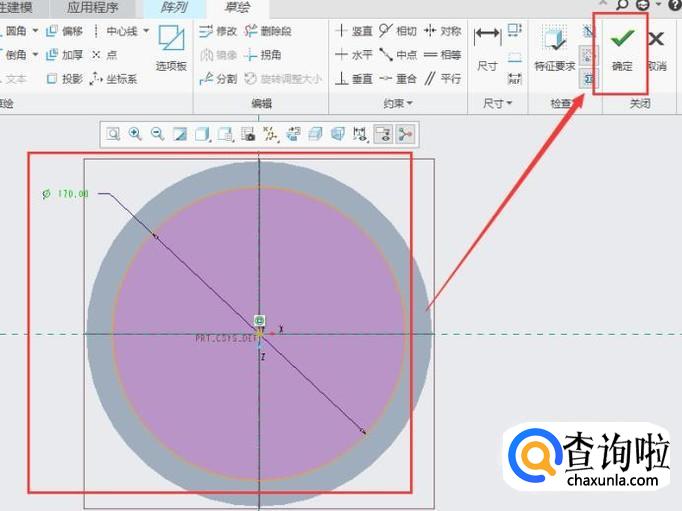

  点击“参考”，然后点击“定义”，进入草绘界面，草绘界面为拉伸体表面，在其表面设置一个封闭区域，如图所示。


• 09

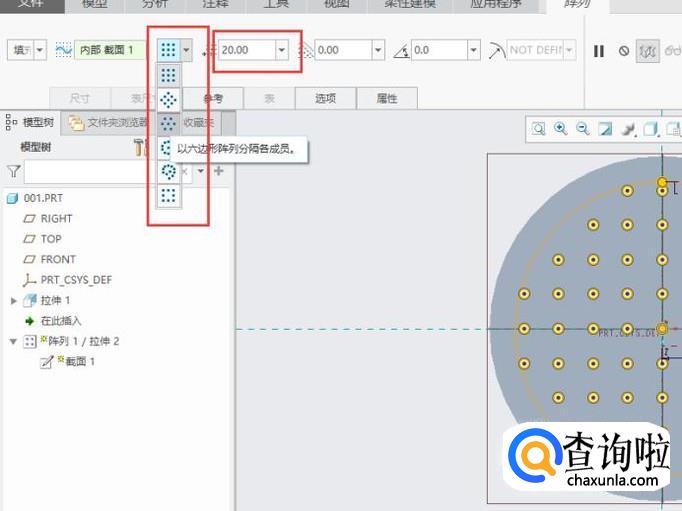

  回到阵列界面，设置阵列成员间的栅格模板，设置阵列形状以及每个孔之间的距离，如图所示。


• 010

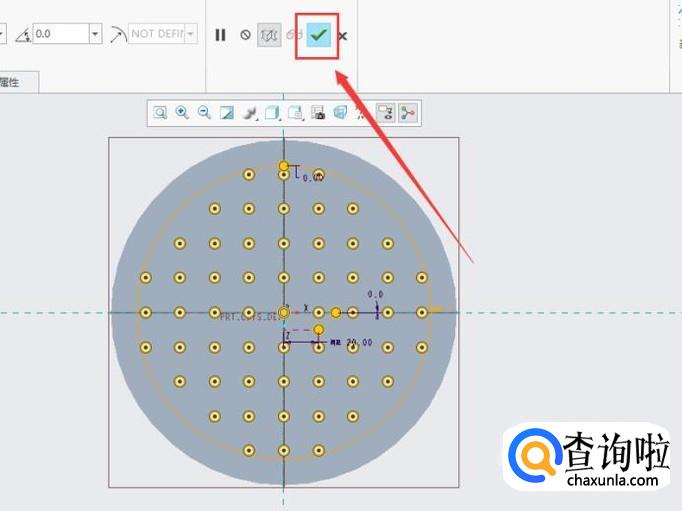

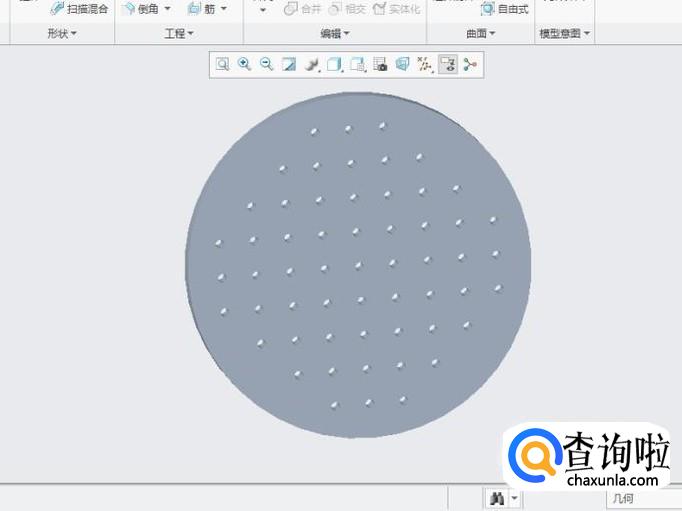

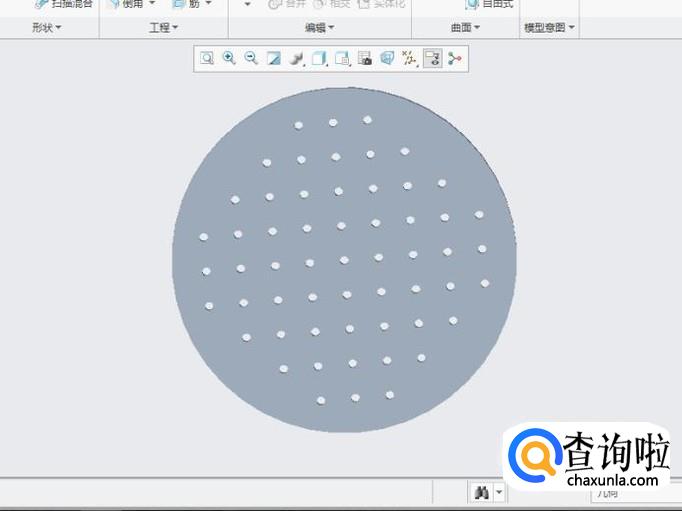

  点击“绿色对勾”即可完成填充阵列，如图所示。
