如何画机械制图之起重钩

详细内容

• 01

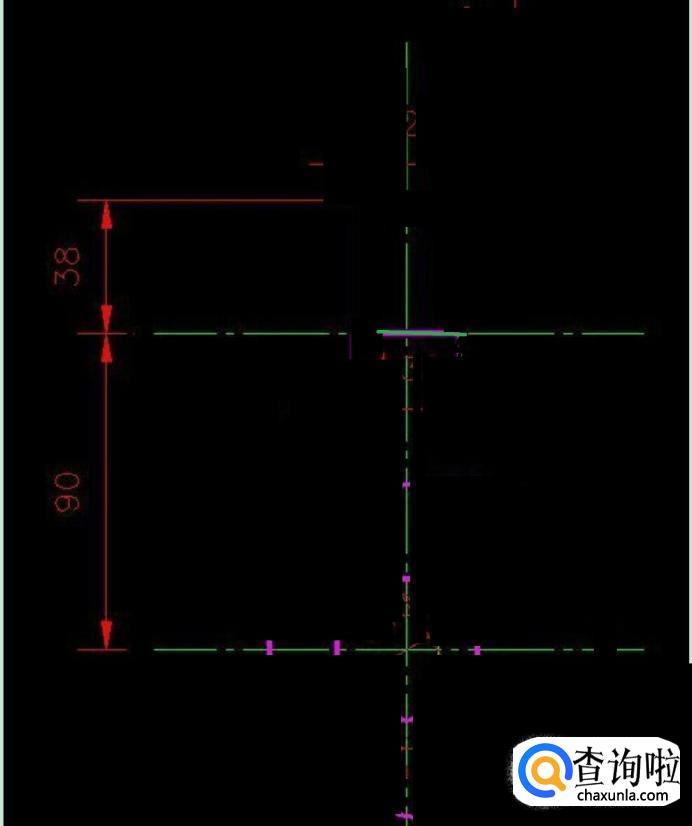

  首先我们先画出中心线，再画定位线，画定位线需要用线画绘制。如图所示


• 02

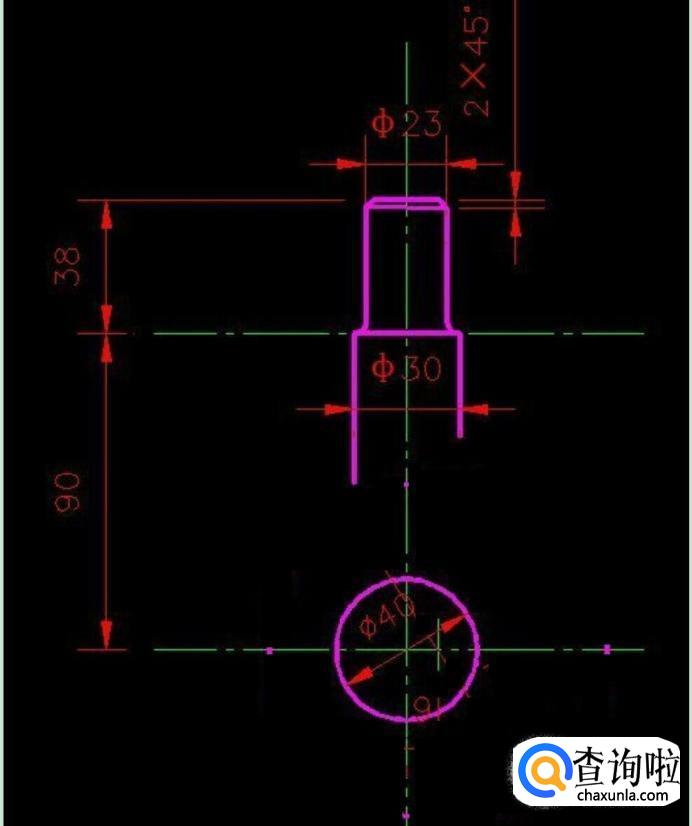

  接着我们再画上起重机的上面部分，还有画一个直径40的圆，如图所示。


• 03

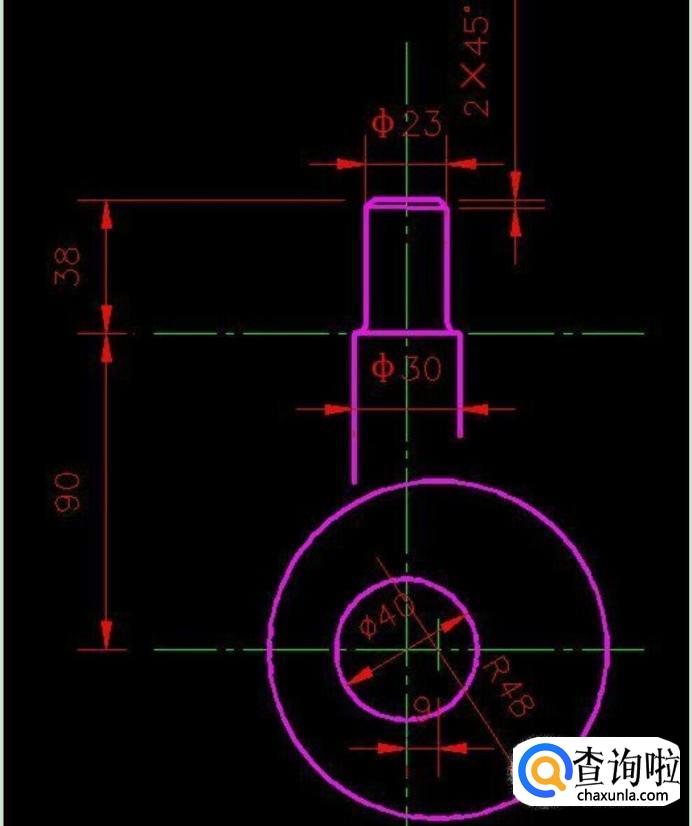

  接着我们找到圆心，然后画剩下的r48的圆，如图所示。


• 04

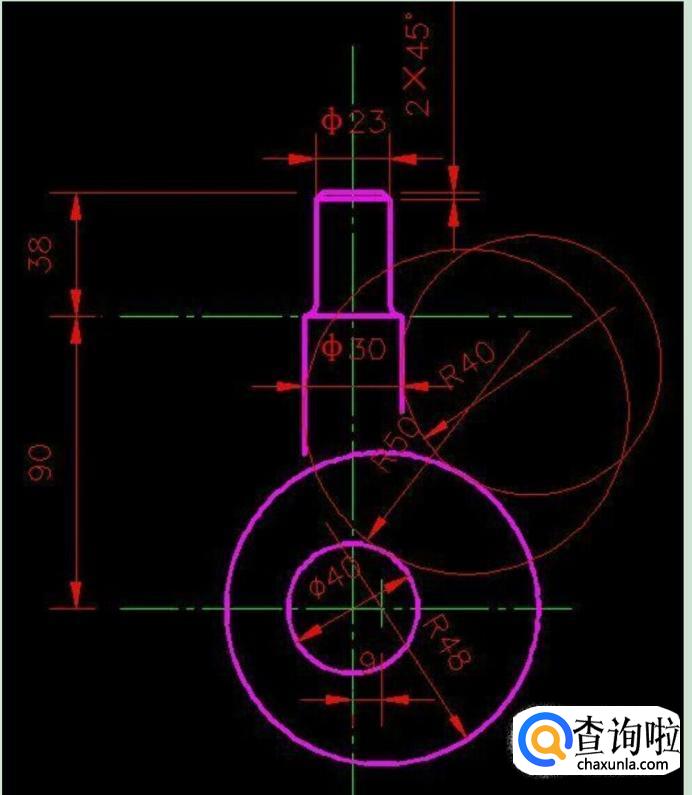

  接着在“绘图”菜单中用“相切—相切—半径”画出R40与R50两圆，如图所示。


• 05

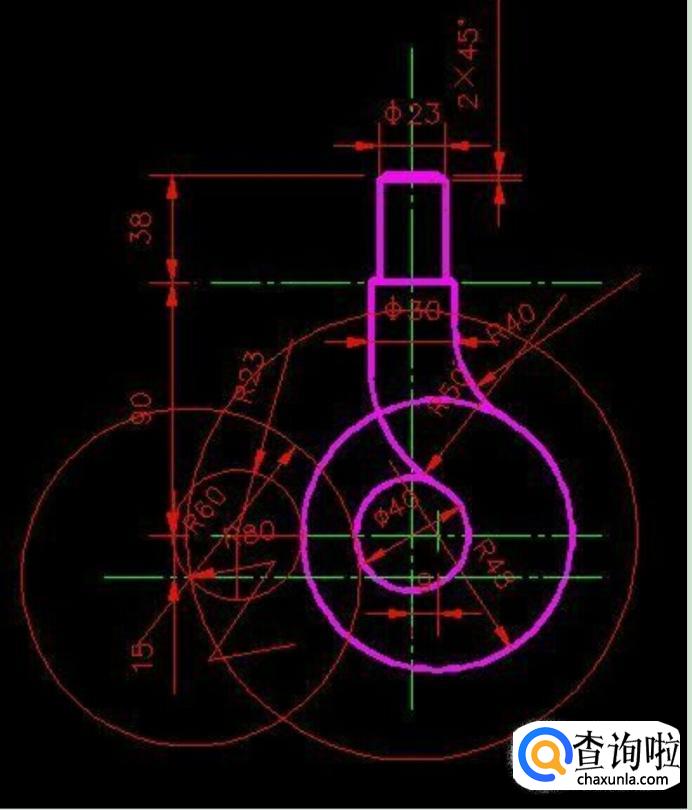

  然后修剪，再定位圆心尺寸：一个向下15mm，并作一辅助圆(以主圆心为圆心，以60+20=80为半径)；一个向左23mm，分别用半径60、半径23作圆，如下所示。


• 06

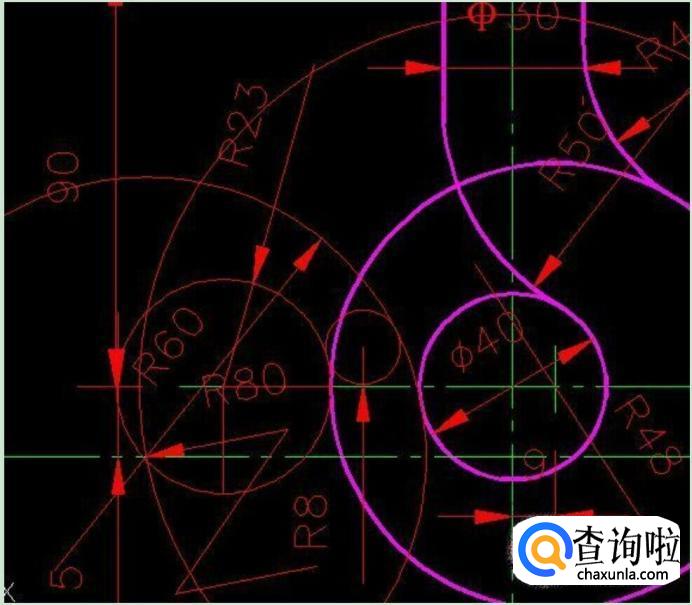

  再用“相切---相切---半径”画出R8之圆，如图所示。


• 07

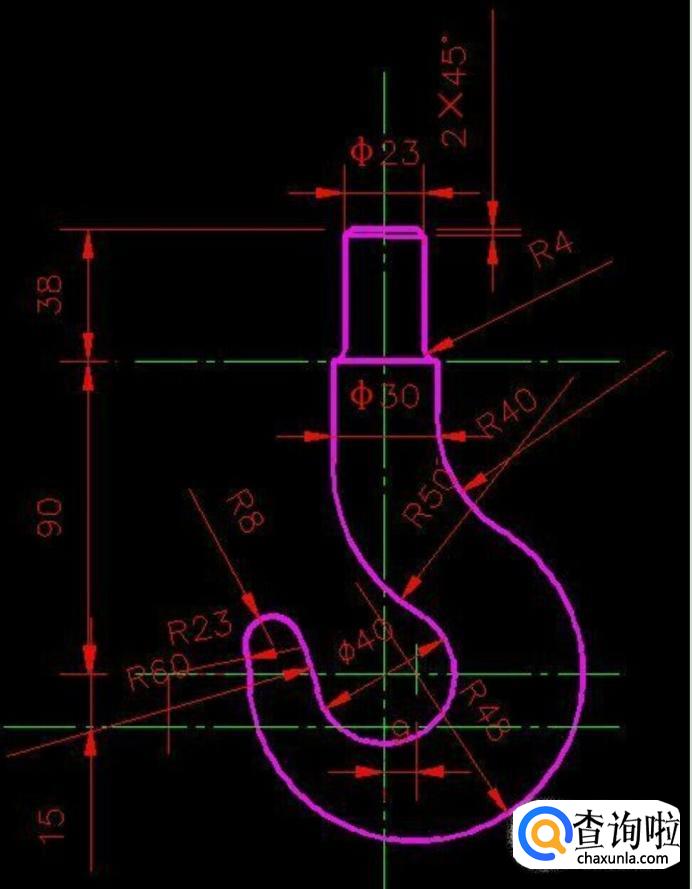

  最后再画倒角和倒圆角，经修剪后得到所要求作的图，如图所示，完成过后再去除多余的辅助线即可。
