CAD建筑图纸尺寸怎么标注

简要回答

CAD制图中，经常需要对尺寸进行标注，下面我就来讲讲CAD建筑图纸尺寸怎么标注。

详细内容

• 01

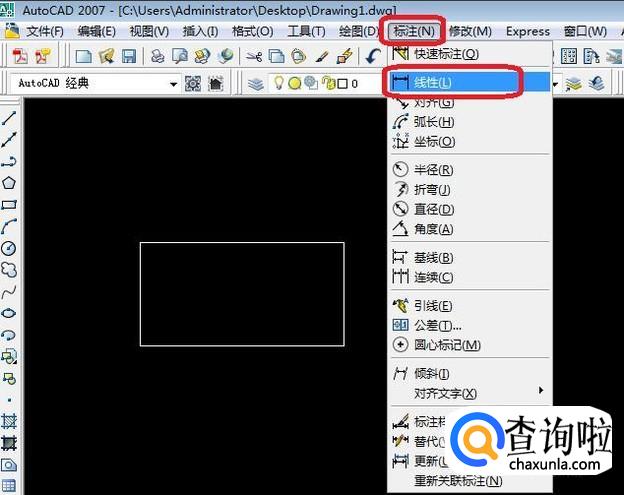

  首先，打开CAD图纸，如果是简单图形标注的话，我们直接点击菜单栏“标注”，下拉菜单中选择“线性”。


• 02

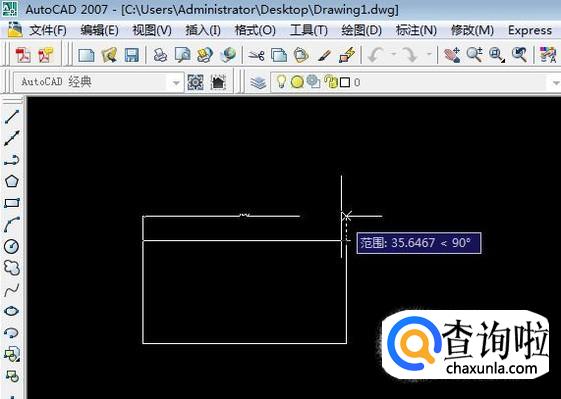

  然后，直接在图中标注对象上方生成标注就可以了，如图所示。


• 03

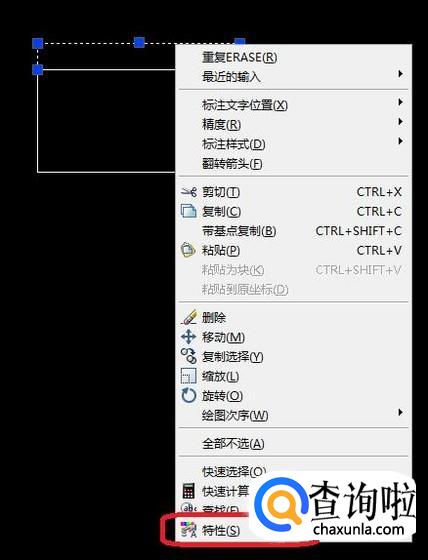

  如果需要修改标注（文字大小、文字替代内容等），就选中标注后用右键点击，选择“特性”，在特性里面修改即可。


• 04

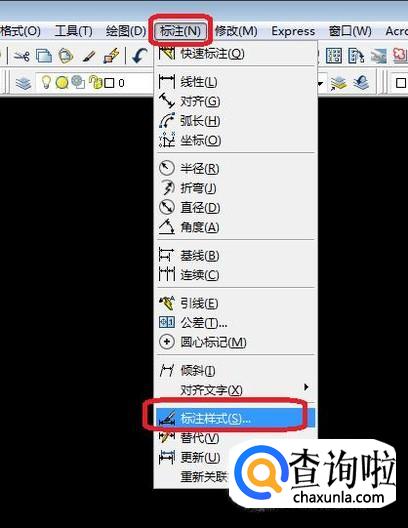

  如果是复杂图形，要连续进行多个标注，我们最好新建一个样式，如图所示，点击“标注”，下拉菜单后选择“标注样式”。


• 05

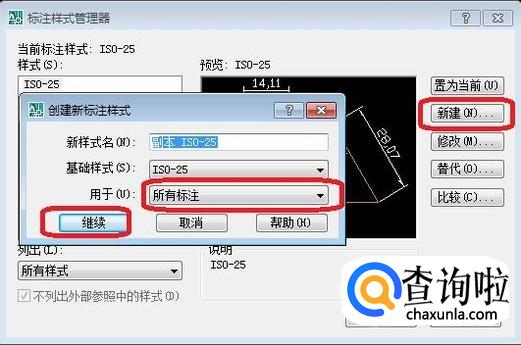

  选项框中点击“新建”，然后选择“用于所有标注”，点击“继续”。


• 06

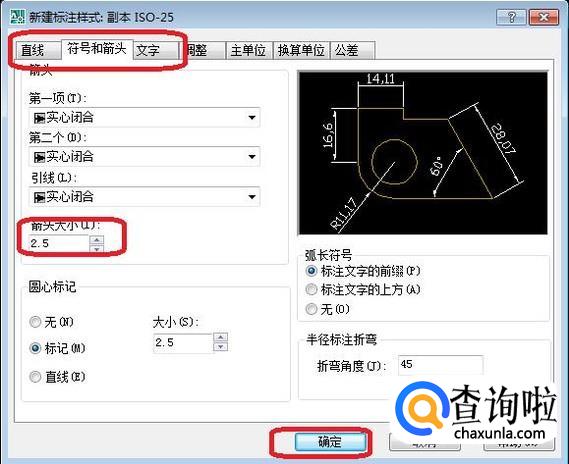

  然后对新建标注样式进行设置，如图所示，在选项框中可以对标注线偏移量、箭头大小、文字高度等一一进行设置（点击相应标签即可设置）。设置完成以后，点击确定。就可以对图形进行统一标注了。
