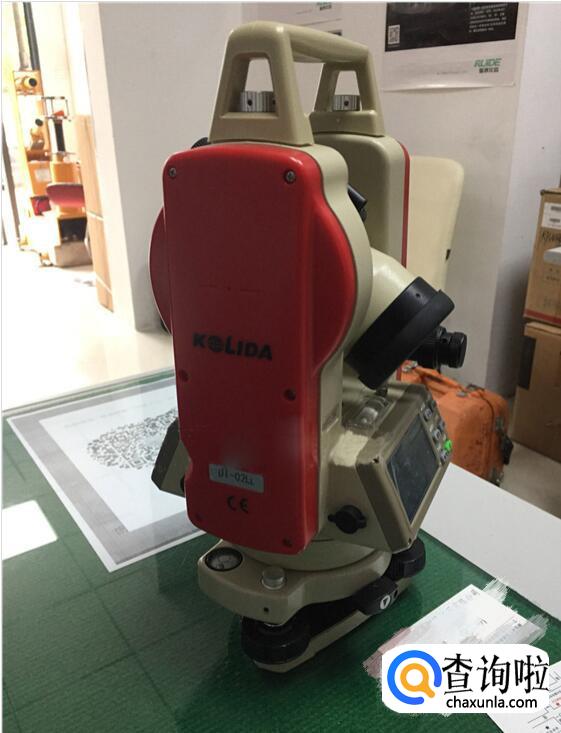

怎样使用经纬仪

详细内容

• 01

  经纬仪的安置方法
  1．初步对中整平
  （1）用锤球对中，其操作方法如下。
  1）将三脚架调整到合适高度，张开三脚架安置在测站点上方，在脚架的连接螺旋上挂上锤球，如果锤球尖离标志中心太远，可固定一脚移动另外两脚，或将三脚架整体平移，使锤球尖大致对准测站点标志中心，并注意使架头大致水平，然后将三脚架的脚尖踩入土中。
  2）将经纬仪从箱中取出，用连接螺旋将经纬仪安装在三脚架上。调整脚螺旋，使圆水准器气泡居中。
  3）此时，如果锤球尖偏离测站点标志中心，可旋松连接螺旋，在架头上移动经纬仪，使锤球尖精确对中测站点标志中心，然后旋紧连接螺旋。
  （2）用光学对中器对中时，其操作方法如下。
  1）使架头大致对中和水平，连接经纬仪；调节光学对中器的目镜和物镜对光螺旋，使光学对中器的分划板小圆圈和测站点标志的影像清晰。
  2）转动脚螺旋，使光学对中器对准测站标志中心，此时圆水准器气泡偏离，伸缩三脚架架腿，使圆水准器气泡居中，注意脚架尖位置不得移动。
  2．精确对中和整平
  （1）整平 先转动照准部，使水准管平行于任意一对脚螺旋的连线，如图3-7a所示，两手同时向内或向外转动这两个脚螺旋，使气泡居中，注意气泡移动方向始终与左手大拇指移动方向一致；然后将照准部转动90°，如图3-7b所示，转动第三个脚螺旋，使水准管气泡居中。再将照准部转回原位置，检查气泡是否居中，若不居中，按上述步骤反复进行，直到水准管在任何位置，气泡偏离零点不超过一格为止。
  （2）对中 先旋松连接螺旋，在架头上轻轻移动经纬仪，使锤球尖精确对中测站点标志中心，或使对中器分划板的刻划中心与测站点标志影像重合；然后旋紧连接螺旋。锤球对中误差一般可控制在3mm以内，光学对中器对中误差一般可控制在1mm以内。
  对中和整平，一般都需要经过几次“整平—对中—整平”的循环过程，直至整平和对中均符合要求。


• 02

  经纬仪的度盘读数方法
  经纬仪的读数系统包括水平和垂直度盘、测微装置、读数显微镜等几个部分，水平度盘和垂直度盘上的度盘刻划的最小格值一般为1°或30′，在读取不足一个格值的角值时，必须借助测微装置，经纬仪的读数测微器装置有测微尺和平行玻璃测微器两种。
  一、测微尺读数装置
  目前新产DJ6级光学经纬仪均采用这种装置。

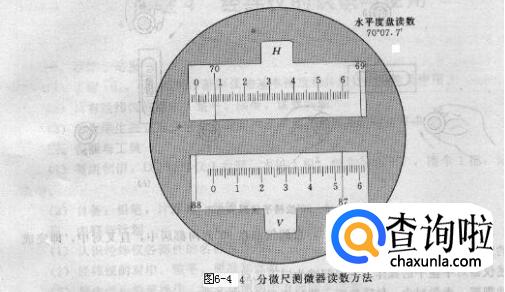

  在读数显微镜的视场中设置一个带分划尺的分划板，度盘上的分划线经显微镜放大后成像于该分划板上，度盘最小格值（60′)的成像宽度正好等于分划板上分划尺1°分划间的长度，分划尺分60个小格，注记方向与度盘的相反，用这60个小格去量测度盘上不足一格的格值，量度时以零零分划线为指标线。
  二、单平行玻璃板测微器读数装置
  单平行玻璃板测微器的主要部件有：单平行板玻璃、扇形分划尺和测微轮等，这种仪器度盘格值为30′，扇形分划尺上有90个小格，格值为30′/90=20″。测角时，当目标瞄准后转动测微轮，用双指标线夹住度盘分划线影像后读数，整度数根据被夹住的度盘分划线读出，不足整度数部分从测微分划尺读出。
  三、读数显微镜
  光学经纬仪读数显微镜的作用是将读数成像放大，便于将度盘读数读出。
  四、水准器
  光学经纬仪上有2～3个水准器，其作用是使处于工作状态的经纬仪垂直轴铅垂、水平度盘水平，水准器分管水准器和园水准器两种。


• 03

  经纬仪的角度测量原理
  一、水平角的测量原理

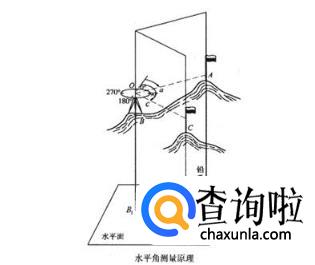

  水平角是指过空间两条相交方向线所作的铅垂面间所夹的二面角，角值为 0°～360°，空间两直线OA和OB相交于点O，将点A，O，B沿铅垂方向投影到水平面上，得相应的投影点A′，O′，B′，水平线O′A′和O′B′的夹角β就是过两方向线所作的铅垂面间的夹角，即水平角，水平角的大小与地面点的高程无关。
  测量角度的仪器在测量水平角时必须具备两个基本条件：
  1、能给出一个水平放置的，且其中心能方便地与方向线交点置于同一铅垂线上的刻度园盘——水平度盘；
  2、要有一个能瞄准远方目标的望远镜，且要能在水平面和竖直面内作全圆旋转，以便通过望远镜瞄准高低不同的目标A和B，图中水平角β为A和B两个方向读数之差：β=b-a；
  二、 垂直角的测量原理

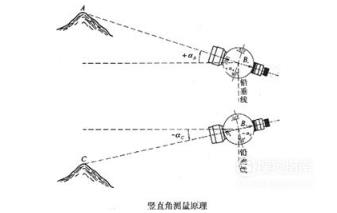

  垂直角是指在同一铅垂面内，某目标方向的视线与水平线间的夹角α，也称竖直角或高度角；垂直角的角值为0°～±90°。视线与铅垂线的夹角称为天顶距，天顶距z的角值范围为0°～180°。当视线在水平线以上时垂直角称为仰角，角值为正；视线在水平线以下时为俯角，角值为负，如图所示。
  由此可知测角仪器经纬仪还必须装有一个能铅垂放置的度盘——垂直度盘，或称竖盘。
