如何用creo画球体？

工具/材料

creo5.0

详细内容

• 01

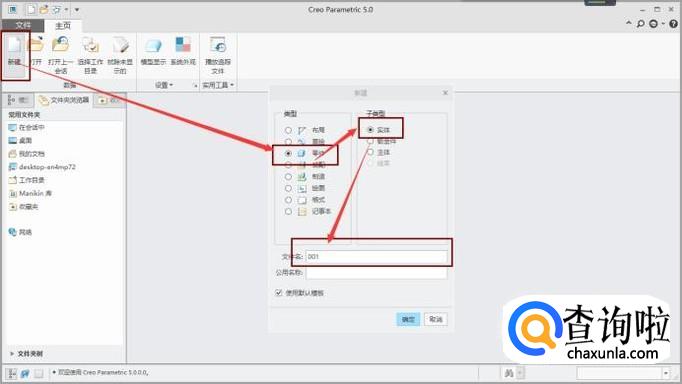

  打开软件，点击“新建”，在“新建”对话框选择“零件”，然后选择“实体”，文件名以“001”为例，如图所示。


• 02

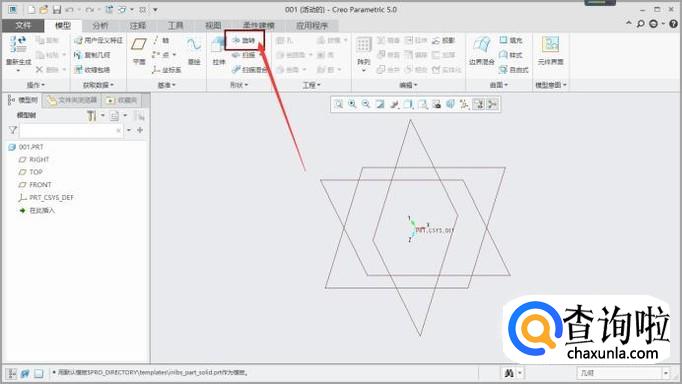

  点击“旋转”指令，执行旋转操作，如图所示。


• 03

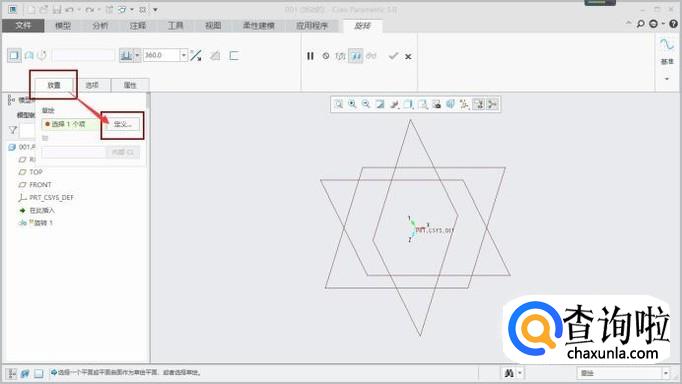

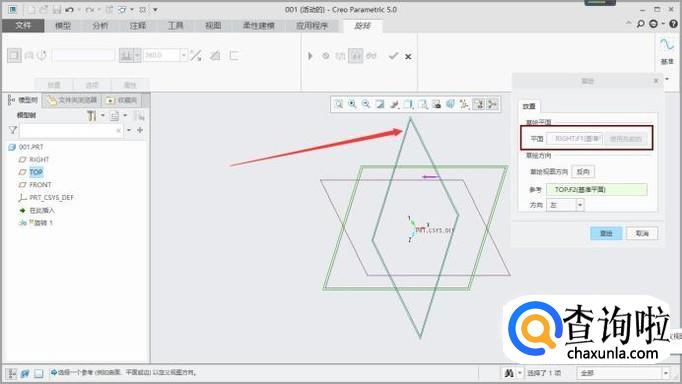

  在旋转操作页面，点击“放置”，然后选择“定义”，设置“参考平面”，如图所示。


• 04

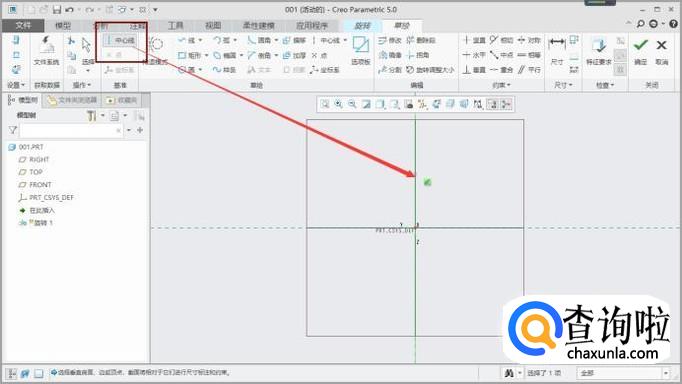

  设置中心线，点击“中心线”，设置旋转轴，如图所示。


• 05

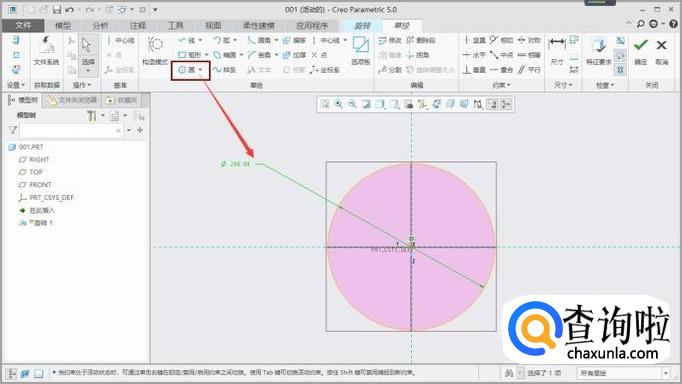

  点击“圆”的指令，以坐标轴原点为圆心在草绘页面画一个200MM的圆，如图所示。


• 06

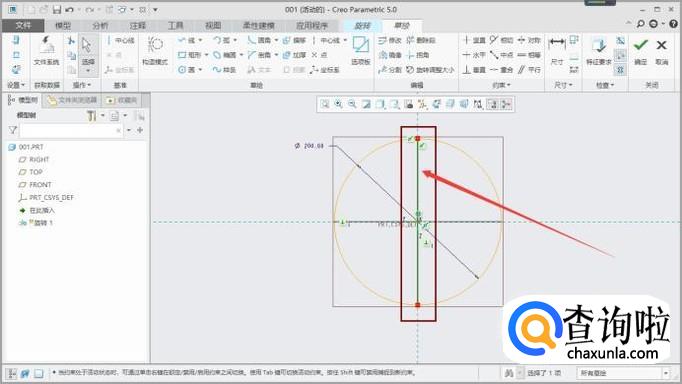

  点击“线”指令，将圆的两端连接起来，如图所示。


• 07

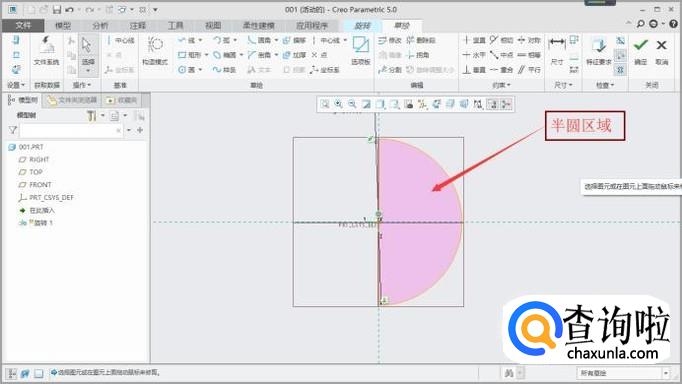

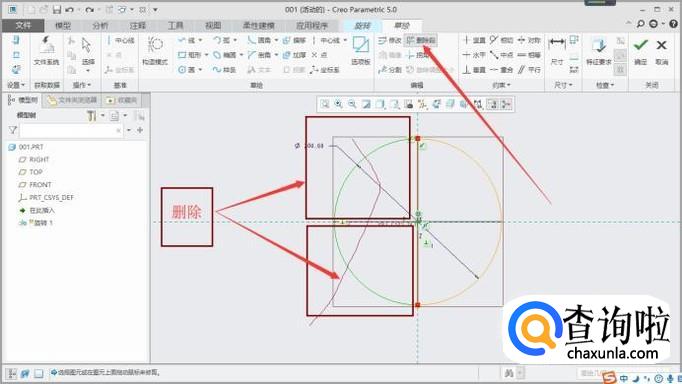

  执行“删除段”命令，点击“删除段”，选择图示区域将其删除，得到一个半圆区域，如图所示。


• 08

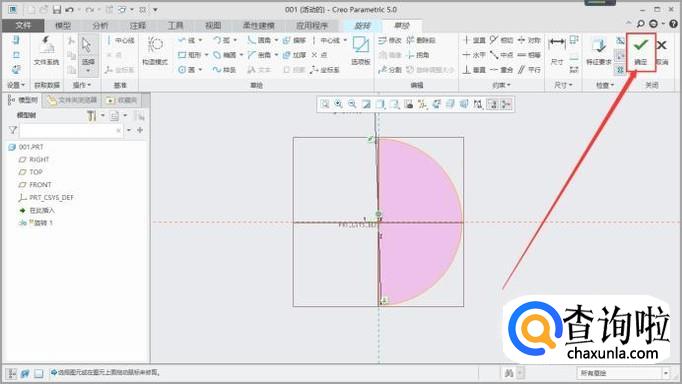

  在草绘页面点击确定即可完成草绘进入旋转页面，如图所示。


• 09

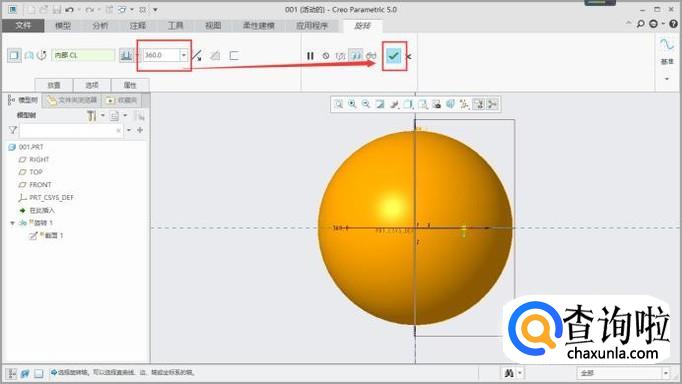

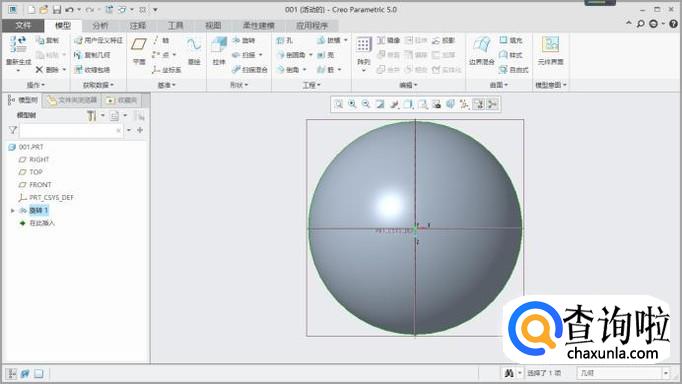

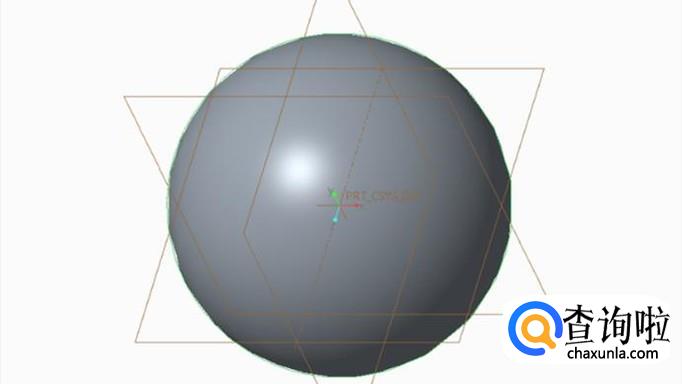

  在旋转页面将旋转角度设置为360度，点击“对勾”即可完成球体的绘制，如图所示。
