CAD里面如何把散线连接成一个整体

简要回答

CAD制图中，有时候我们需要把多条不同直线，连接成一个整体，方便复制、修改等操作。下面我就来讲讲CAD里面把散线连接成一个整体的方法。

详细内容

• 01

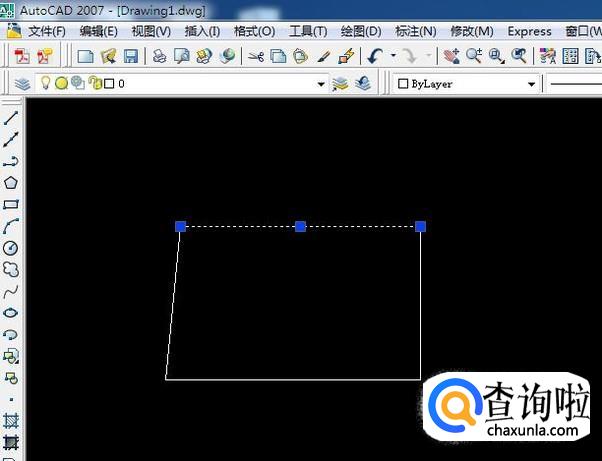

  首先，我们打开CAD找一个图形做示例，如图所示，该图形是由4条不同直线组成的，我需要把这4条线连接成一个整体。


• 02

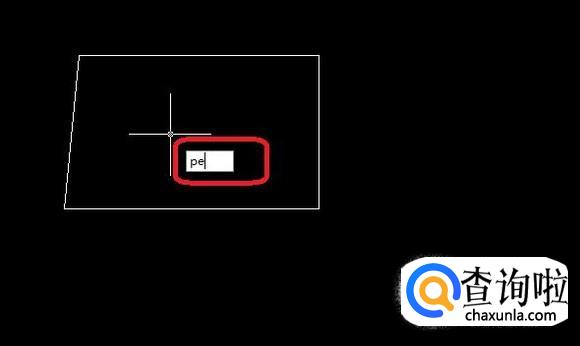

  输入命令“pe”，按回车确认。


• 03

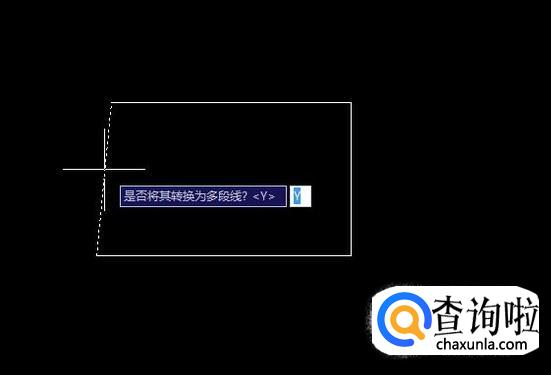

  选择其中任意一条直线，屏幕上出现提示，“是否将其转换为多段线”，我们选择“Y”。


• 04

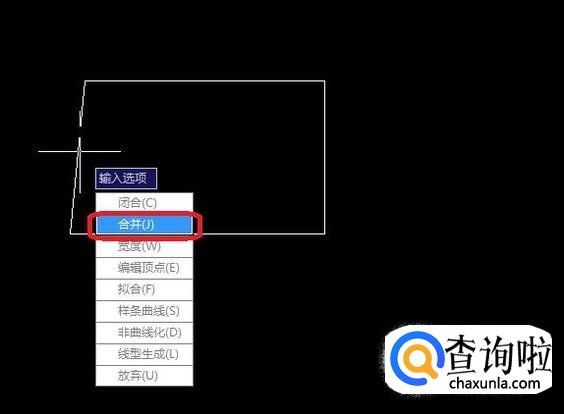

  回车后，屏幕上会弹出如图所示菜单，我们选择“合并”。


• 05

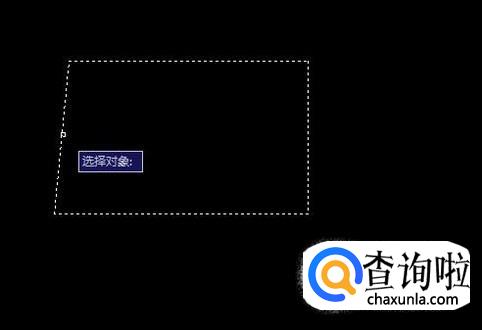

  然后，如图所示，根据提示把4条直线都选中，此时点击右键还会弹出第4步一样的菜单，我们选择“合并”。


• 06

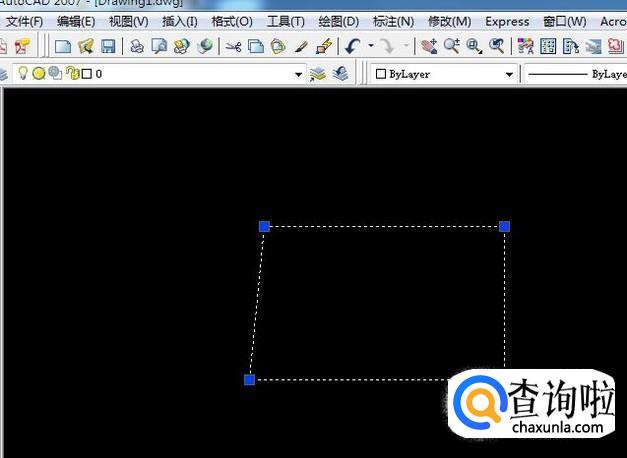

  这样，4条直线就被合并成一个整体多段线了， 点击一下就能选中。
