CAD设置了线宽但是显示不出来

详细内容

• 01

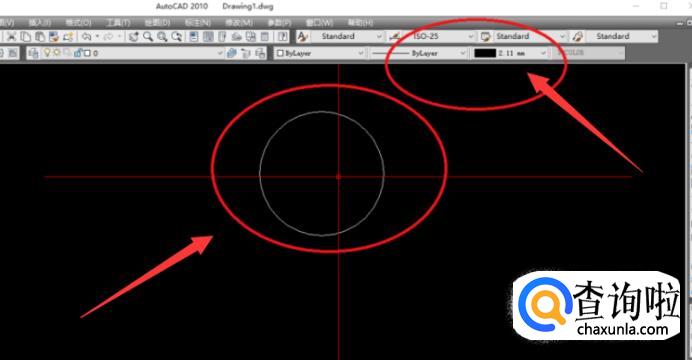

  在画图时，将线宽设置成了粗线条了，但是在画图时却和普通线宽一样，如下图所示。


• 02

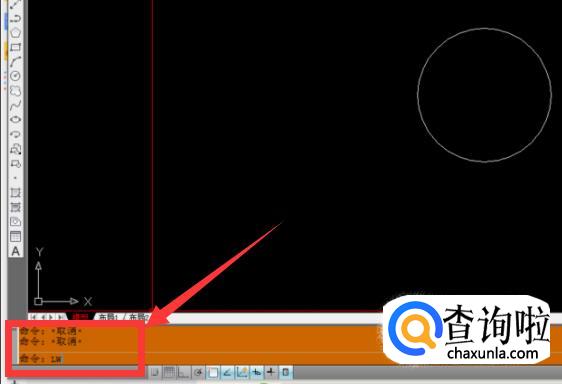

  遇到这种情况呢，不用着急，这是由于线宽还在默认的情况下，这样就不会显示出来啦，所以我们可以在命令行输入【LW】，这样就可以直接打开线宽管理窗口进行设置啦。


• 03

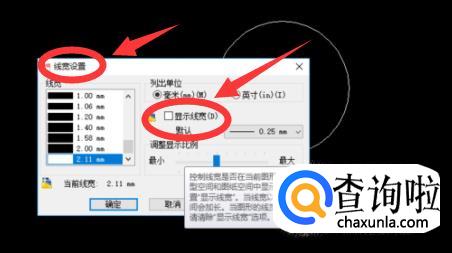

  弹出线宽管理窗口后，找到【显示线宽】，并在前面的小框中点上【√】，这样就会显示出来啦。


• 04

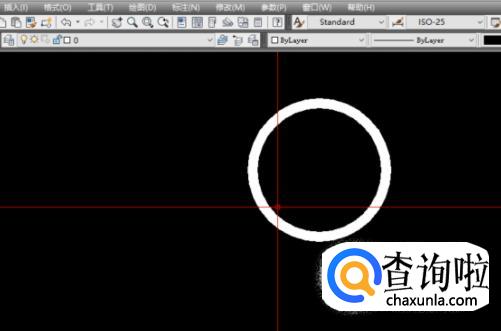

  如下图，就可以看到设置完成后，画出来线宽就和普通的线宽不一样啦。


• 05

  还有一种情况就是设置多段线宽，这个和设置单段线宽不一样。


• 06

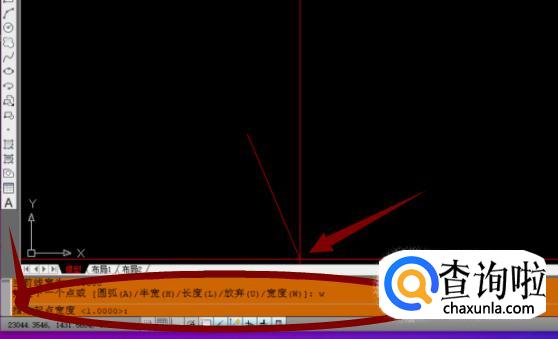

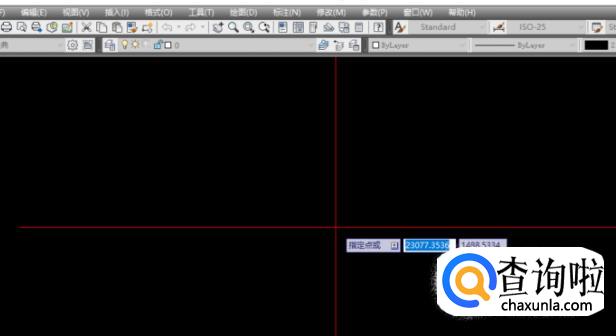

  开始时选择第一个点，然后在命令行输入【W】，再按一下【空格键】，这样就设置好了起点的线宽啦。


• 07

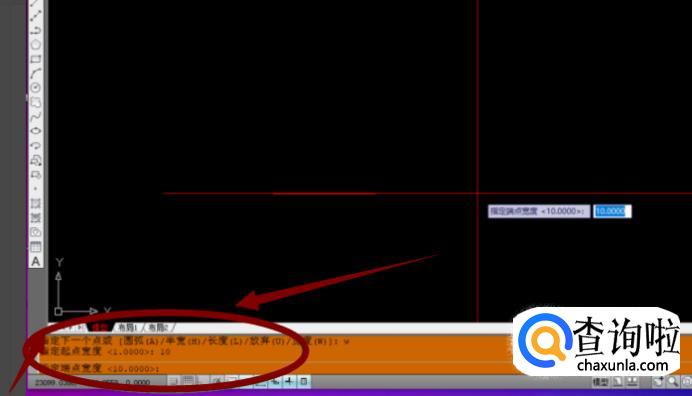

  弄好之后，就可以设置终点的线宽啦，在命令行输入终点线宽，点击【回车键】即可。


• 08

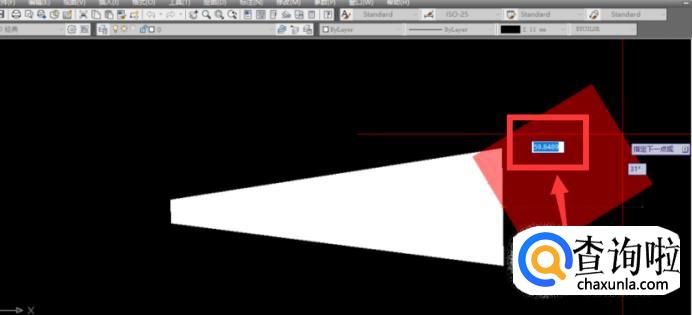

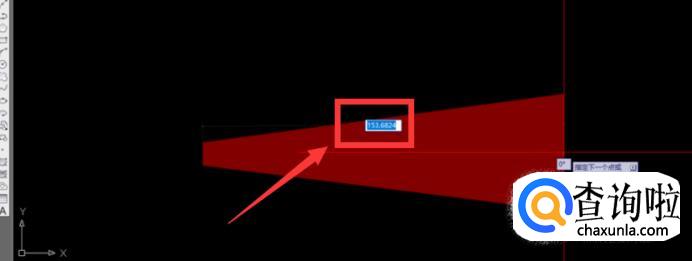

  点击【回车键】之后，用鼠标找到并点击终点，然后点击【确定】就可以啦。


• 09

  后面的操作就用相同的方法划线即可，操作都比较简单，学习一下就明白啦。
