cad中怎样把两条直线连接起来合并成一条直线

简要回答

在CAD中的线条分为“直线”和“多段线”，直线是不可以折弯的，多段线可以折弯。今天我来说说一个方法，可以把两条或者多条独立的直线合并成为一条直线或者多段线。

详细内容

• 01

  首先，打开一个空白的CAD文档，输入两条连接的直线，我需要把它们合并成一条直线。


• 02

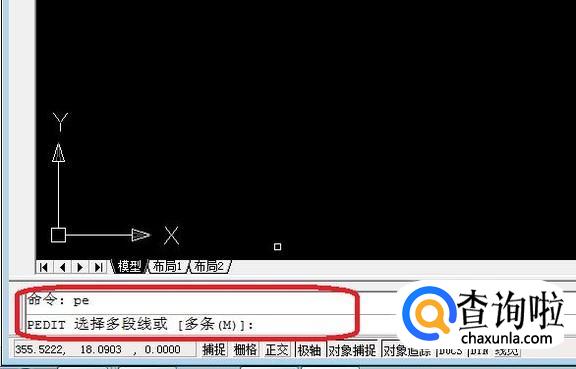

  在两条直线都不选中的情况下，在下方命令栏输入“pe”,按回车键。会提示选择多段线或多条，输入“m”，按回车键。


• 03

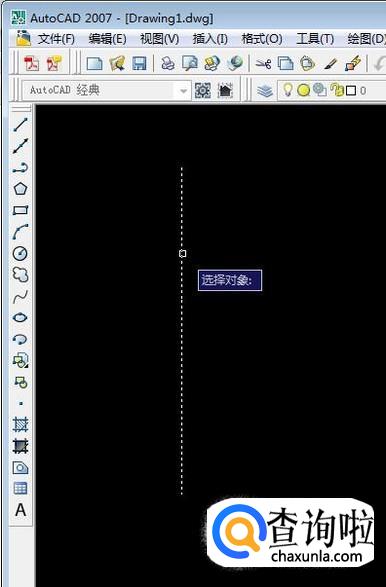

  命令栏提示“选择对象”，我们把两条直线都选中，如图所示。命令栏显示找到了两个对象。接着按回车键。


• 04

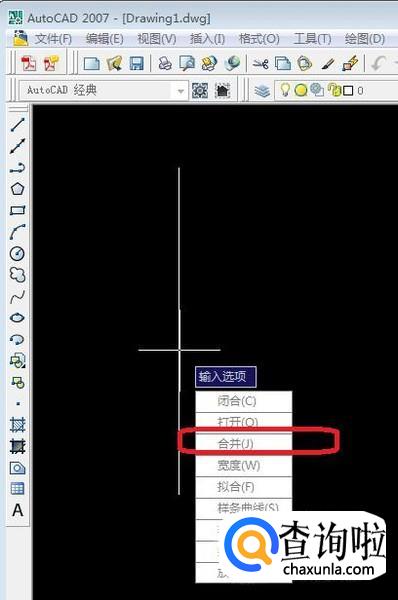

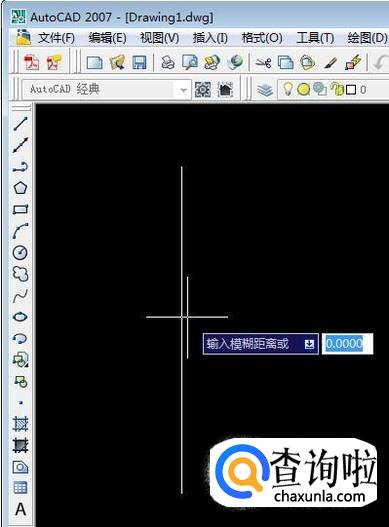

  此时，图中弹出如下菜单，我们选择“合并”，会让输入“模糊距离”，默认是0，我们直接回车即可。


• 05

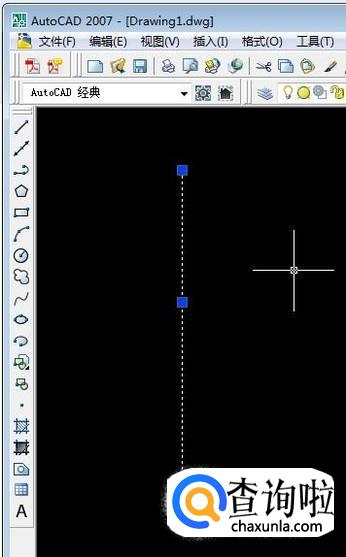

  此时，按“Ese”键退出编辑，我们就发现两条直线已经变成一条多段线了，如图所示（单击一下的效果）。


• 06

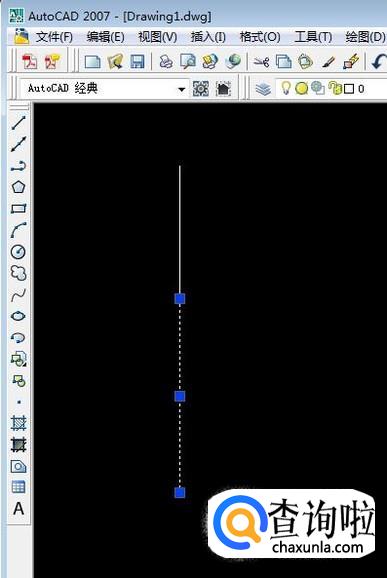

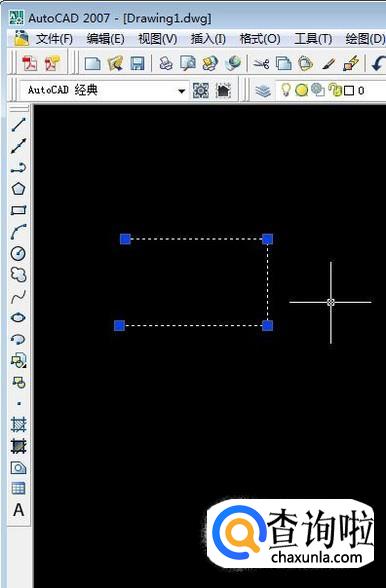

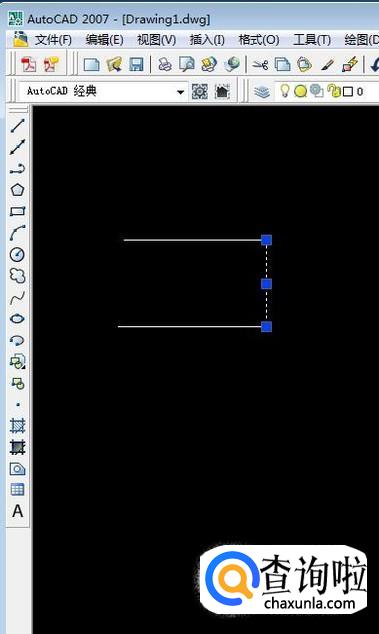

  同理，应用此方法也可以把多条独立直线合并成一条多段线。如下图所示把三条连接起来的直线合并，前后效果如下（截图均为鼠标点击一下产生的效果）。
