CAD如何按比例绘图

简要回答

CAD是工程中常用的制图软件，可以根据需要绘制各种工程图纸。下面我就来讲讲CAD如何按比例绘图的问题。

详细内容

• 01

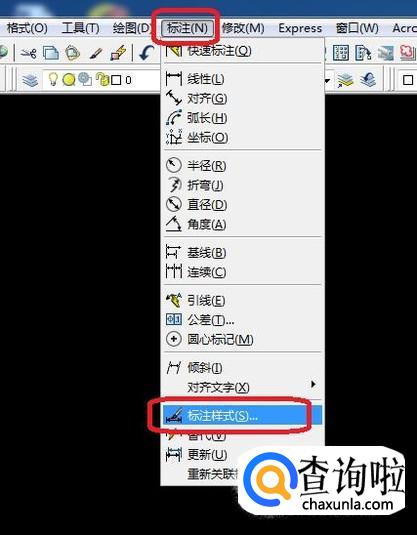

  一般所讲的比例绘图，可以有两个意思，一个是标注时设定主单位比例因子，另一个是用合适的比例制图，我分开来讲讲。设定比例因子的方式是打开CAD，点击菜单栏“标注”，点击“标注样式”。


• 02

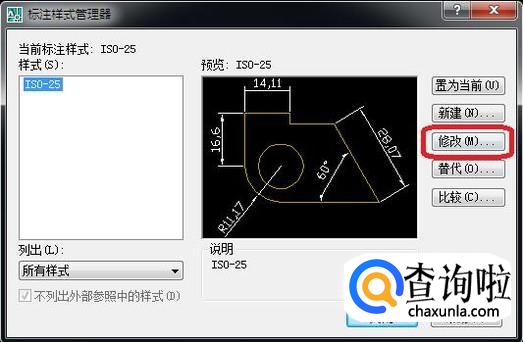

  在标注样式管理器中，点击“修改”。


• 03

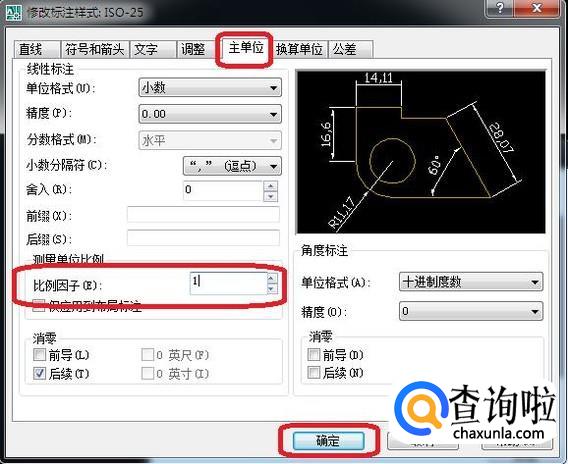

  然后，在新面板中点击“主单位”标签，就可以设置比例因子了。设置比例因子为“1”后，制成的图形比例尺就为1:1。


• 04

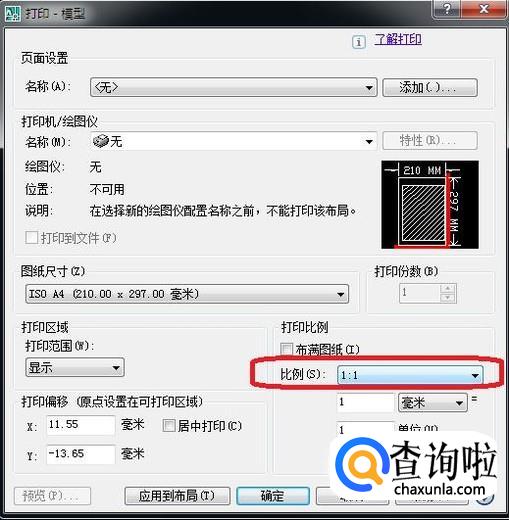

  比例尺为1:1的图形，最终打印时需要设置按打印比例1:1出图。


• 05

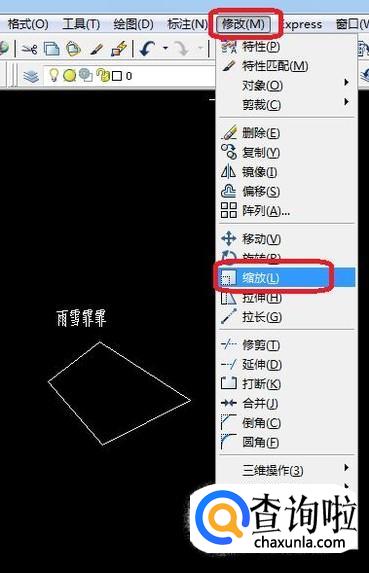

  另一种用合适的比例绘图，绘图时就不用考虑比例尺的问题，按图形比例绘制即可，线条长宽、箭头大小、文字都可以按照合适比例绘制，绘制完成以后，整体缩放图形比例即可。如图所示，图形绘制完成后，点击“修改”，“缩放”。


• 06

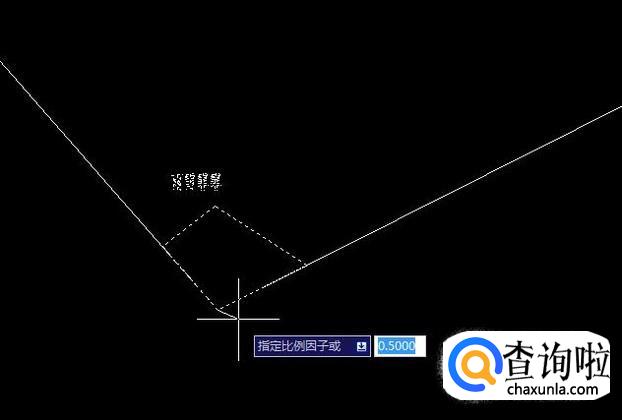

  指定缩放比例因子，就能整体放大或者缩小图形。打印图形时，可以选用合适的比例打印。
