CAD怎么分解块

简要回答

CAD的块是由多个图形共同构成的，使用块命令，能使制图更快。不过有的时候我们需要把块打散，提取其中的部分元素，这该怎么操作呢？下面我就来讲讲CAD分解块的方法。

详细内容

• 01

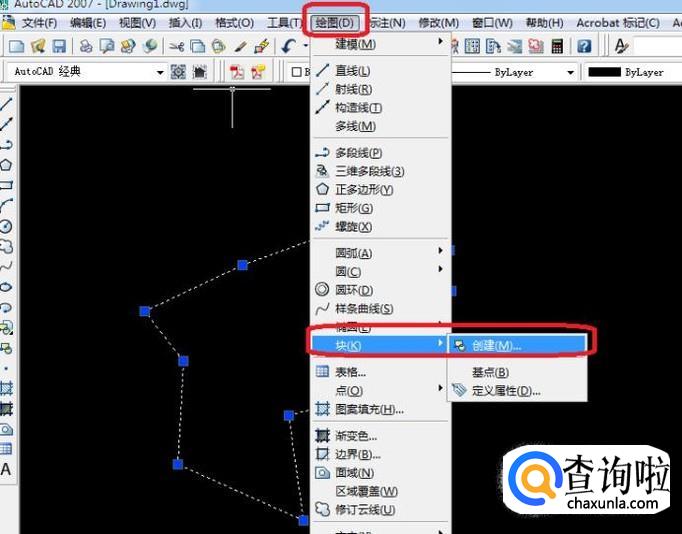

  为了演示方便，我们打开CAD软件，先创建一个块，如图所示，任意画一个由直线组成的图形，点击“绘图”，点击“块”，“创建”。


• 02

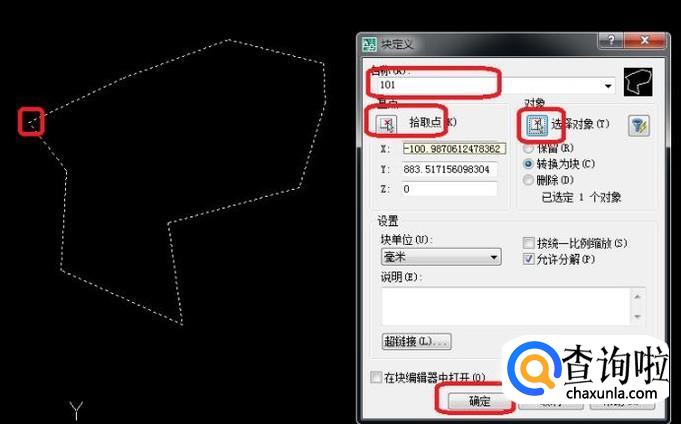

  把块命名一下，如图所示，点击“拾取点”，然后拾取图中标记点位置，点击“选择对象”，把图形全选中，点击确定，这样，命名为101的块就创建成功了。


• 03

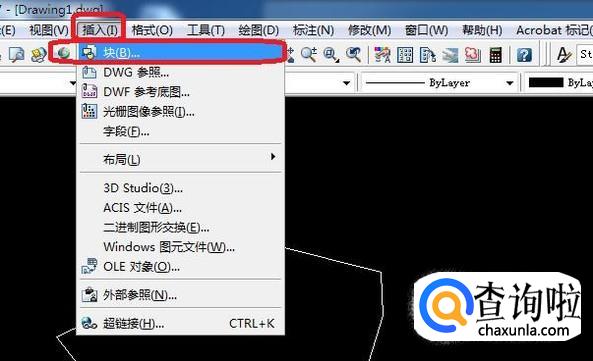

  此时，我们点击“插入”，在下拉菜单中选择“块”。


• 04

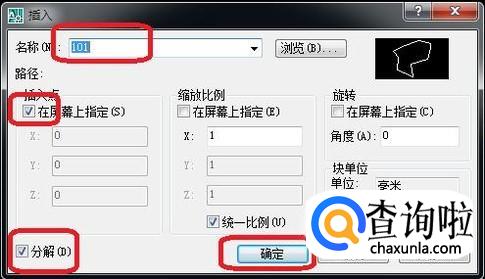

  出现插入选项框，选择块名称，然后勾选左下角“分解”，点击确定。


• 05

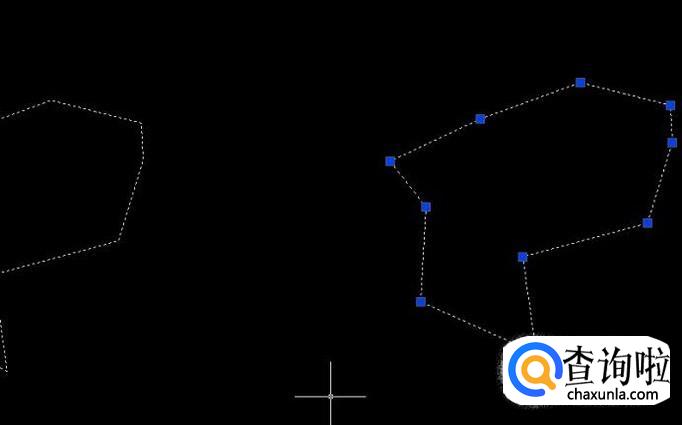

  在屏幕上指定位置，左键点击一下，就得到该块拆解后的图形了，效果如图所示。
