CAD中如何创建带有属性的“块”并使用？

工具/材料

电脑

CAD软件

详细内容

• 01

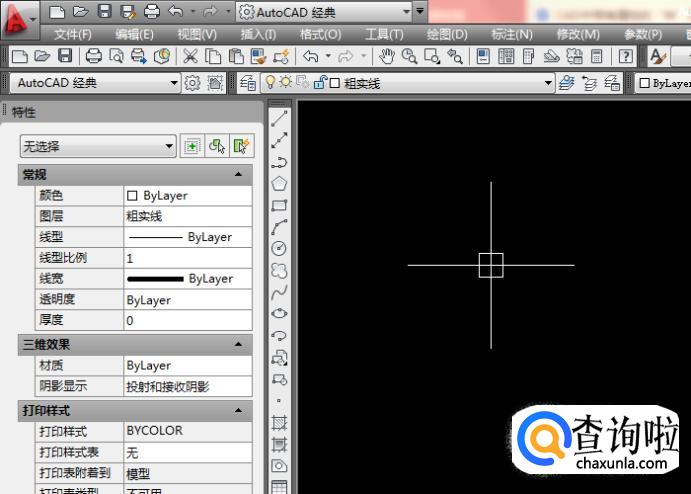

  如下图所示，
  打开CAD软件，新建一个空白的文件。


• 02

  如下图所示，
  先画一个粗糙度符号，
  不写数字。

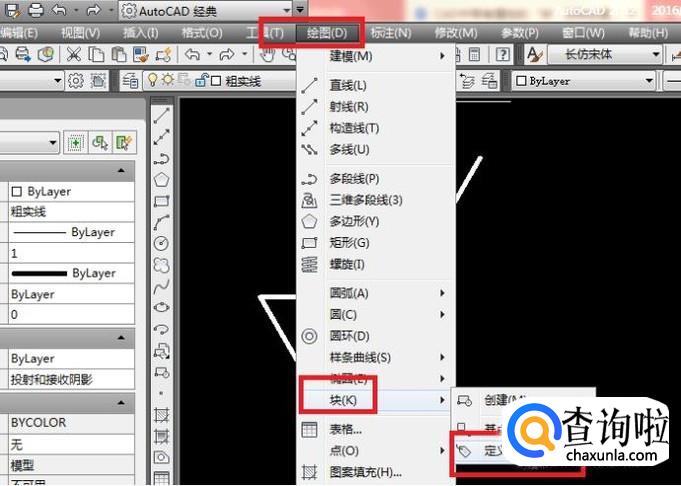

• 03

  如下图所示，
  首先，在标题栏中点击“绘图”，使其弹出下拉菜单；
  其次，在其弹出的下拉菜单中点击“块”，同样使其弹出下拉菜单；
  再在其弹出的下拉菜单中点击“定义属性”。
  至此，
  这一步操作完成。


• 04

  如下图所示，

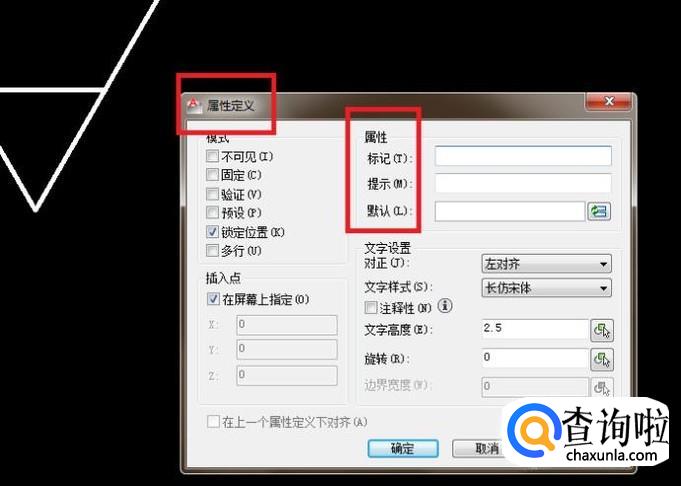

  出现了“属性定义”对话框，
  然后注意红色框选，
  属性中的标记、提示和默认三栏都是空白。

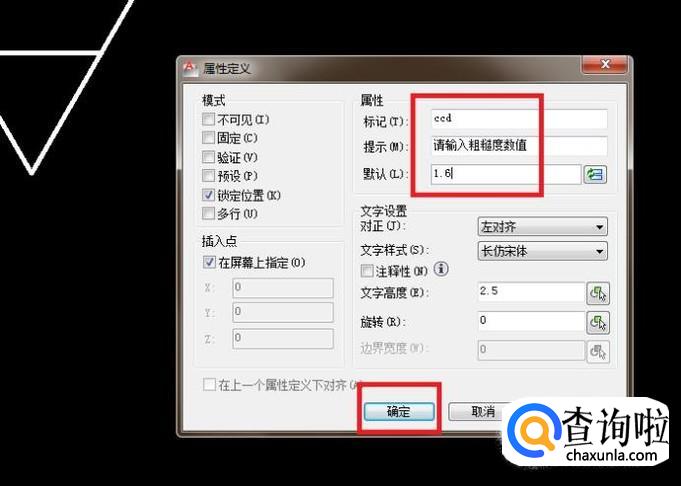

• 05

  如下图红色框选所示，
  标记：粗糙度
  提示：请输入粗糙度数值
  默认：1.6
  完成以上设置，
  点击“确定”按钮。


• 06

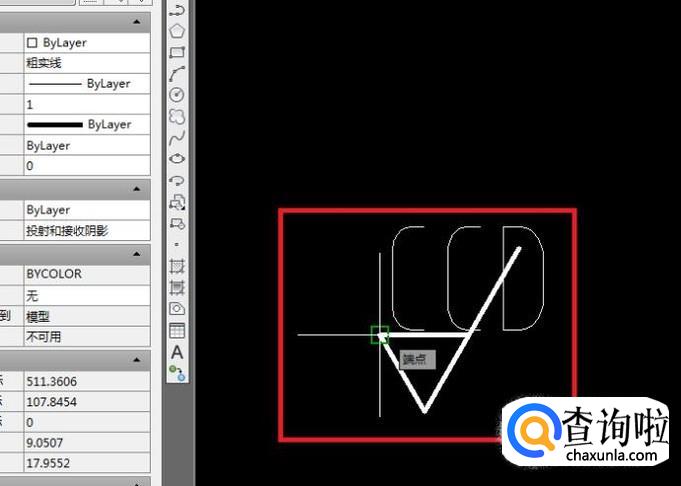

  如下图所示，
  选择放置位置为端点。


• 07

  如下图所示，

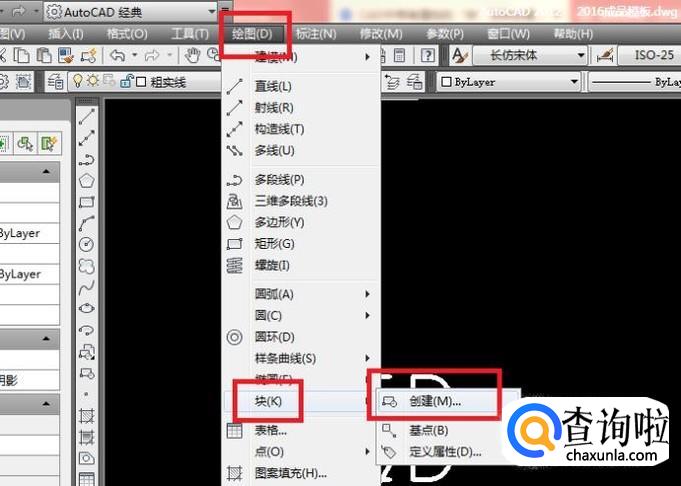

  首先，点击标题栏中的“绘图”，使其弹出下拉菜单，
  然后，在其下拉菜单中点击“块”，同样使其弹出下拉菜单，
  再在其下拉菜单中点击“创建”。
  至此，这一步操作完成。

  其实，还可以直接输入字母“B”，按回车键，完成这一步操作。

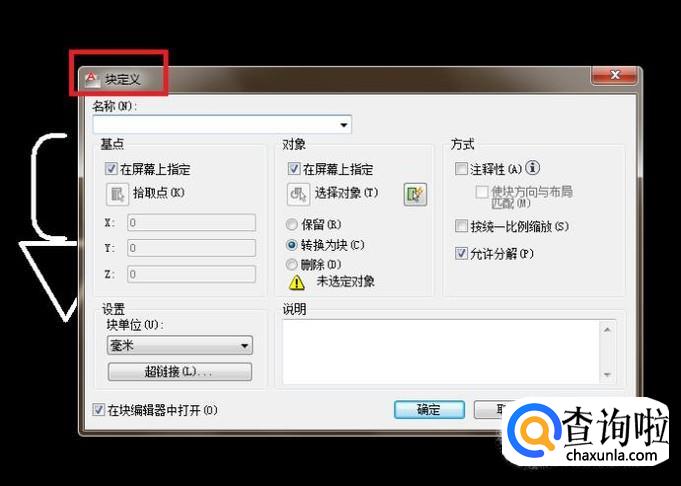

• 08

  如下图所示，
  出现“块定义”对话框。

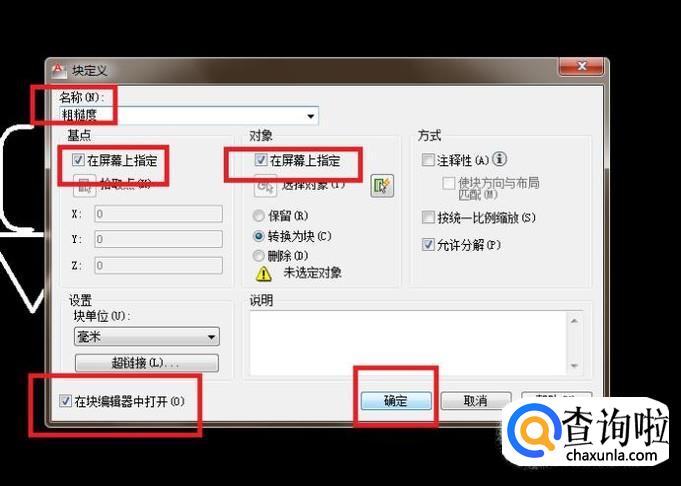

• 09

  如下图红色框选所示，
  名称：输入“粗糙度”，
  基点：勾选“在屏幕上指定”
  对象：勾选“在屏幕上指定”
  左下角也要勾选“在块编辑器中打开”
  然后点击“确定”按钮。

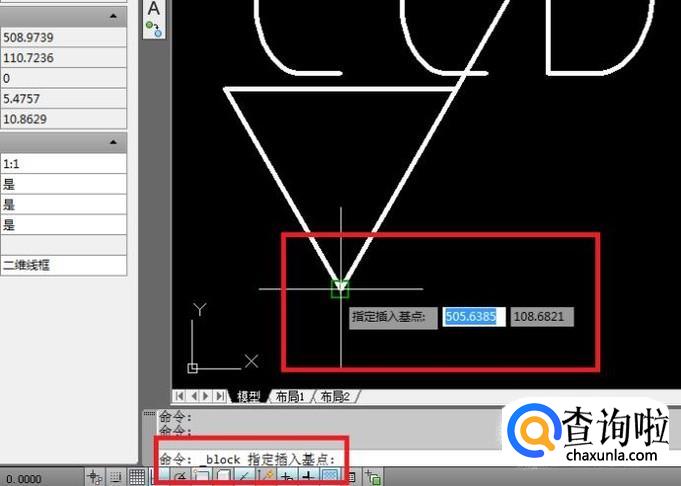

• 010

  如下图所示，
  根据软件的操作提示进行操作，
  指定插入点：点击粗糙度符号的那个三角形的下面那个尖点，回车。

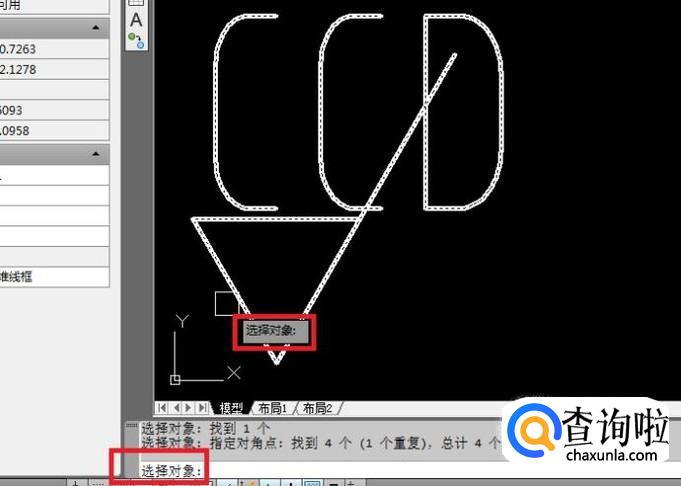

• 011

  如下图所示，
  需要选择对象，
  将粗糙度三角符号和那个CCD都选中（总之全部选中），回车。


• 012

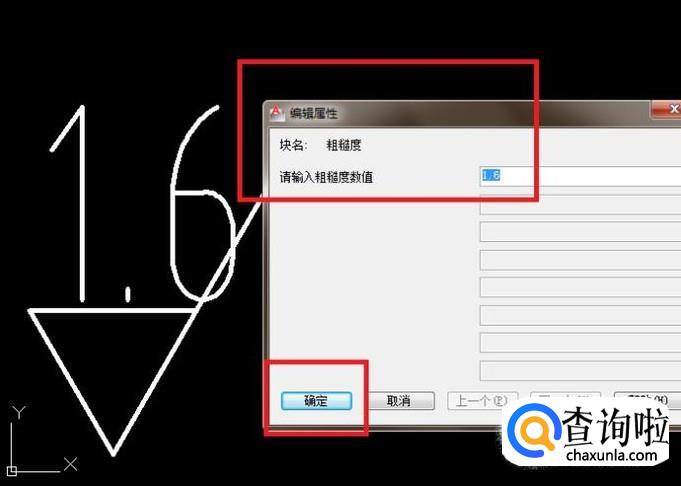

  如下图所示，
  出现“编辑属性”对话框，
  同时，那个符号中的CCD也变成了1.6，
  这里我们只需要点击“确定”就OK了。


• 013

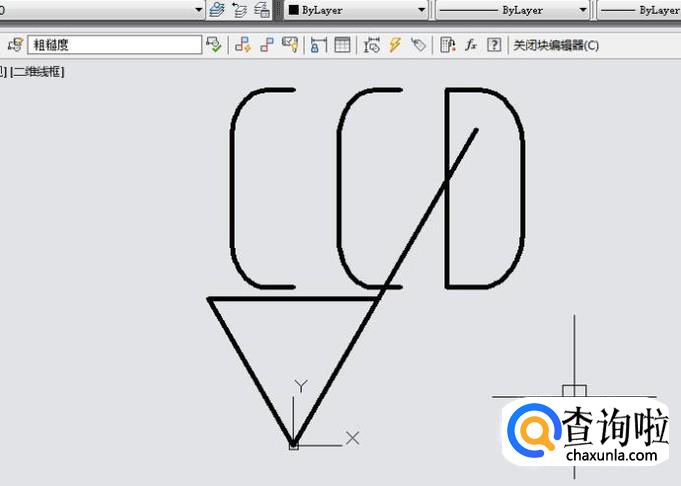

  如下图所示，
  这个粗糙度符号在块编辑器中打开了。

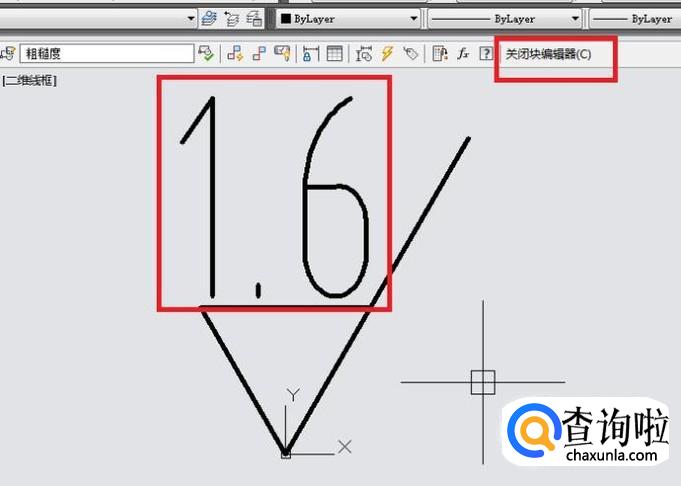

• 014

  如下图所示，
  鼠标左键双击“CCD”，将其改成1.6，
  移动1.6的位置，使其在横线中间，看起来舒服一点，
  点击“关闭块编辑器”。


• 015

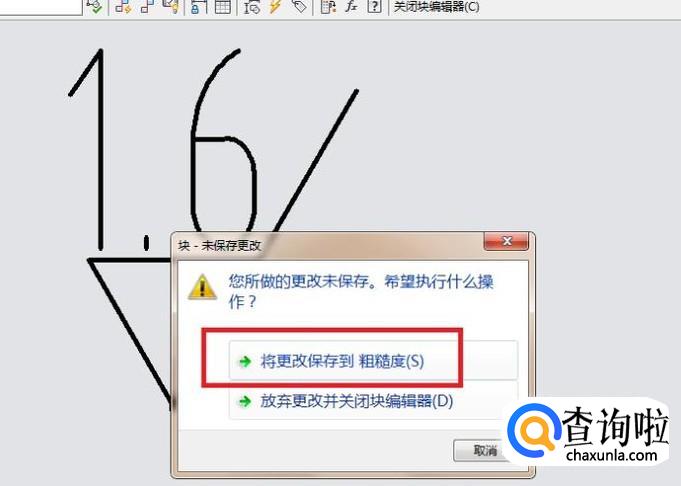

  如下图所示，
  点击“将更改保存到粗糙度（s）”。

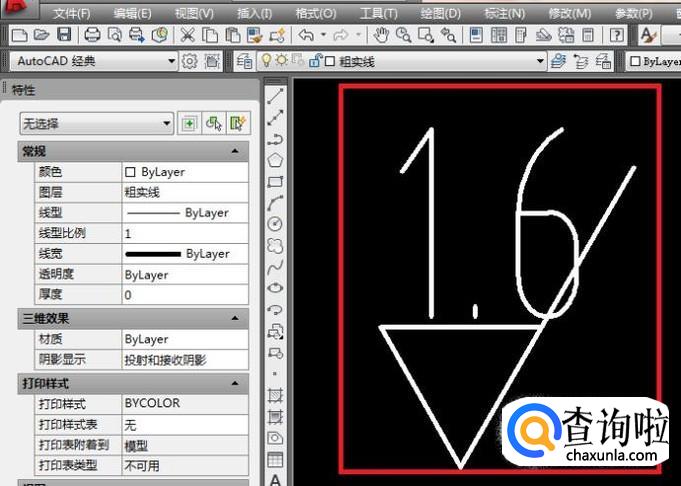

• 016

  如下图所示，
  完成以上所有操作，
  一个带有属性的块就创建成功了。

  朋友们或许有疑问：刚刚在“块编辑器”中不是已经将位置调整了吗？怎么这里的位置还是保持不变。
  我只能说这是在块编辑器中更改之前就插入的块，肯定是不变的，之后之后插入的块才是更改之后的块。
  但它不影响我们演示，
  后面会有说明。


• 017

  如下图所示，

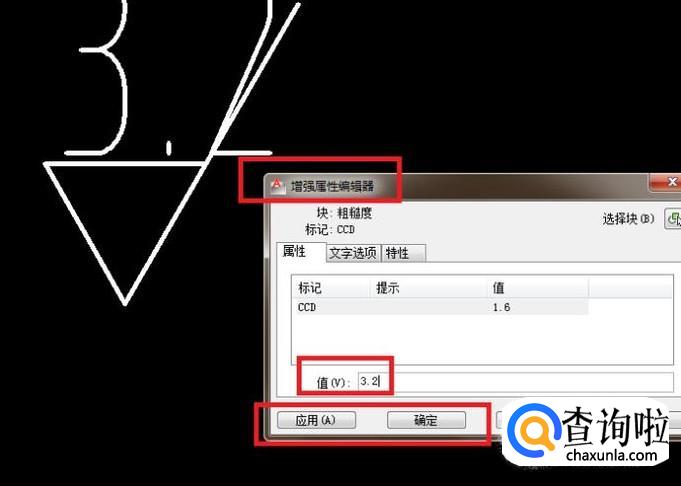

  如果想更改这个粗糙度，
  则只需要鼠标左键双击数字“1.6”，
  然后就会出现一个“增强属性编辑器”，
  然后，我们只要在“值”一栏将1.6改成3.2，
  最后点击一下“应用”或者“确定”就OK了。


• 018

  如下图所示，

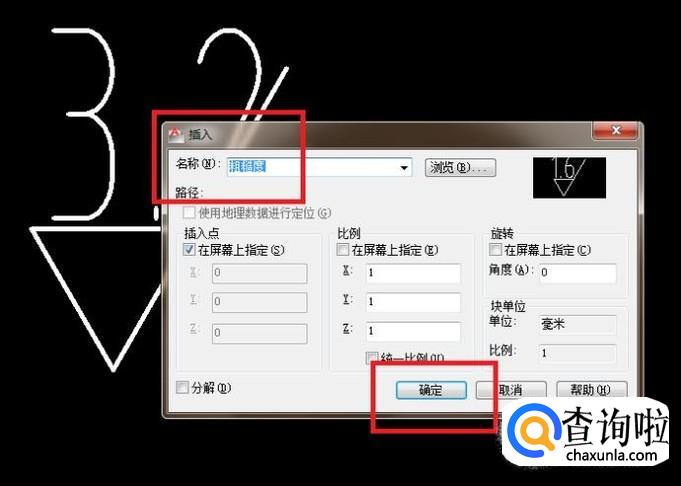

  我们再插入一个块看看。
  可以执行【插入——块】，
  也可以输入字母“I”，回车（或者按空格键），
  都会出现下图所示的“插入”对话框。

  然后，选择刚刚创建的名为“粗糙度”的块，
  点击“确定”。


• 019

  如下图所示，

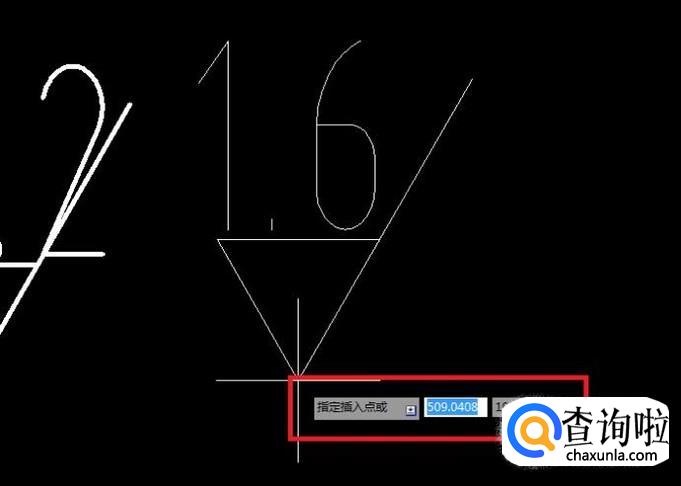

  按操作提示进行操作。
  指定插入点：笔者随便点一个点。


• 020

  如下图所示，

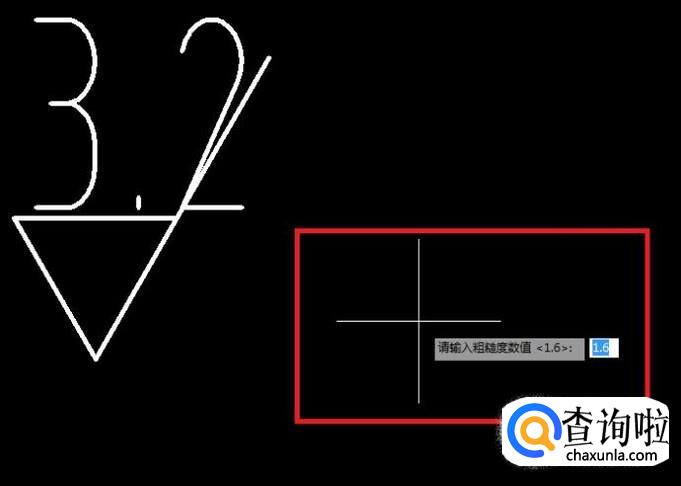

  操作提示：请输入粗糙度数值（默认的是1.6）。
  笔者觉得这个粗糙度不用改，
  所以，
  直接按键盘上的“回车”键。

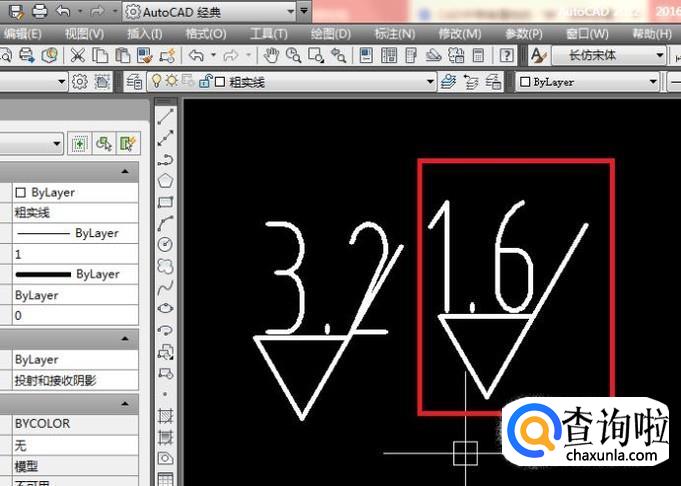

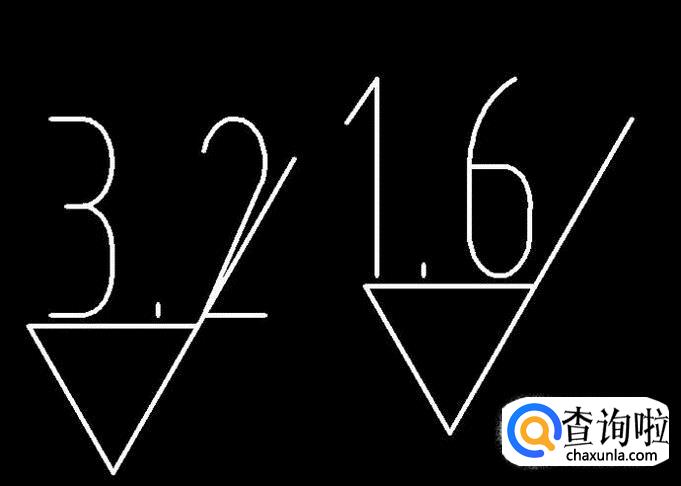

• 021

  如下图红色框选所示，
  这个红色框选中的粗糙度符号是不是看起来就很舒服？
  这就是在块编辑器中更改之后的块。



特别提示

如果将粗糙度数值改成其他的，发现位置还是不对，那可以继续在“块编辑器”中进行修改，更改完之后，重新插入一下就可以了。
