AutoCAD中如何设置长仿宋体

0次浏览 | 2022-10-24 23:37:06 更新

来源：互联网

最佳回答

本文由作者推荐

简要回答

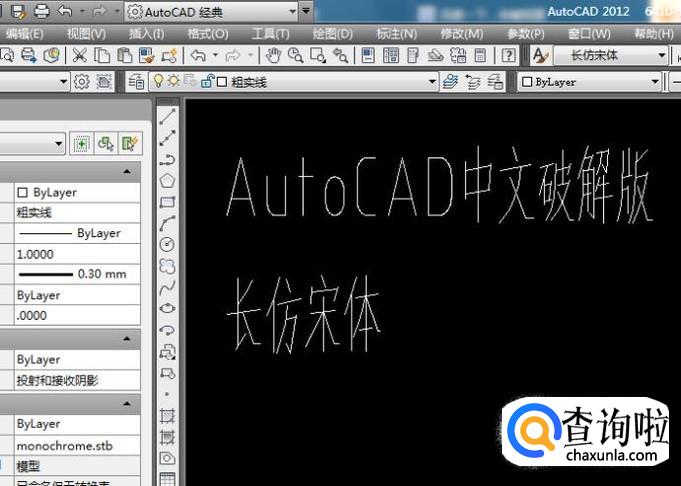

　　在机械制图课本中有过说明：工程图中的文字，必须遵循国标规定（使用长仿宋体），但是用过AutoCAD的我们应该知道，在CAD字体库中是没有“长仿宋体”这个字体的，它只有“宋体”和“新宋体”（虽然后面2012版本的增加了一个“汉仪长仿宋体”），那么这种情况下，我们在CAD中怎样设置如下图所示的长仿宋体呢？有兴趣的请继续往下看。

详细内容

01

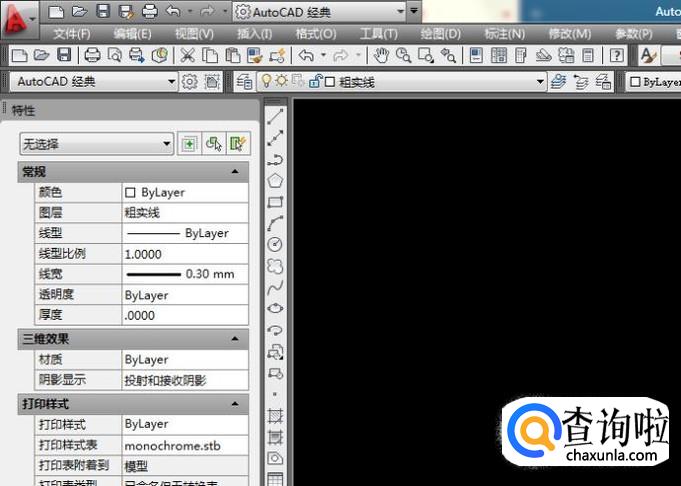

打开AutoCAD，新建一个文件。（有的cad打开，它会自动建立一个Drawing1，那就不用去新建文件了。）
02

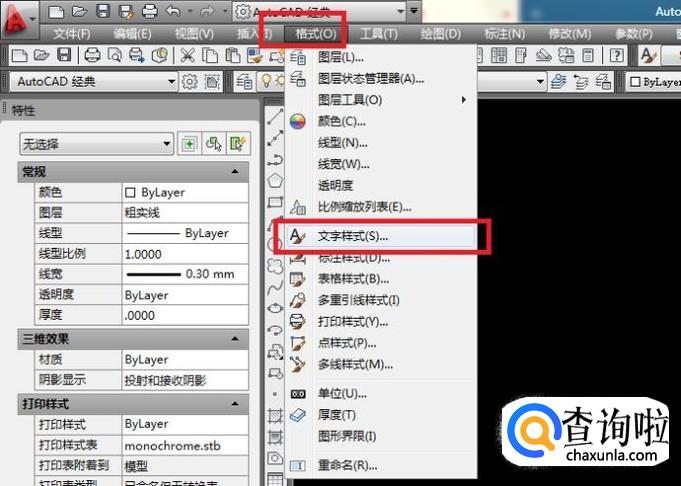

如下图所示，在标题栏中找到“格式”，然后点开它，在它的下拉菜单中找到“文字样式”，点开“文字样式”。

另外说明一下：还可以直接输入“ST”快捷键，也能点开“文字样式”
03

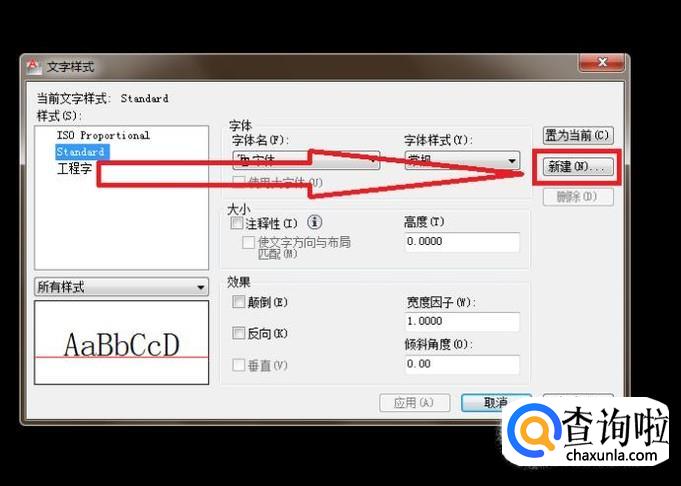

如下图所示，“文字样式”对话框出现了，可以看到当前使用样式是Standard，它的字体是宋体，字体样式是常规的。看完了这些信息，然后我们按下图箭头所指，点击红色框选中的“新建”按钮，重新建立一个文字样式。
04

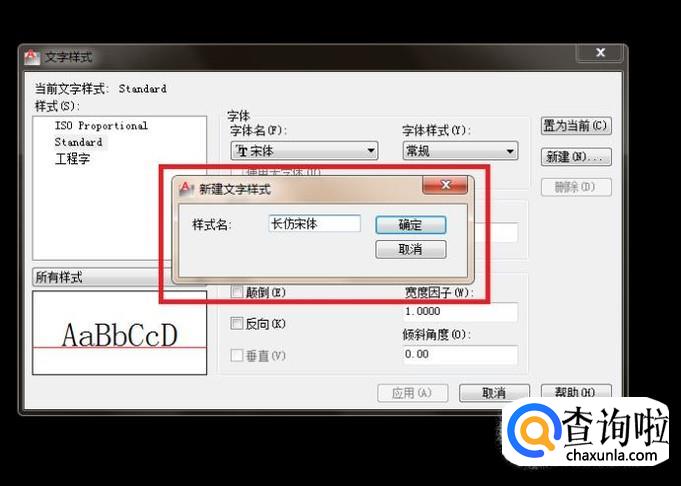

如下图所示，“新建文字样式”对话出现了。说明一下，它的样式名默认的是“样式1”，问了方便我们区分和调用文字样式，我们可以将它样式名改为“长仿宋体”，然后点击“确定”，长仿宋体的文字样式就建好了。
05
如下图所示，新建的“长仿宋体”文字样式，它的字体和字体样式都还是之前的standard的字体样式，需要我们去设置。

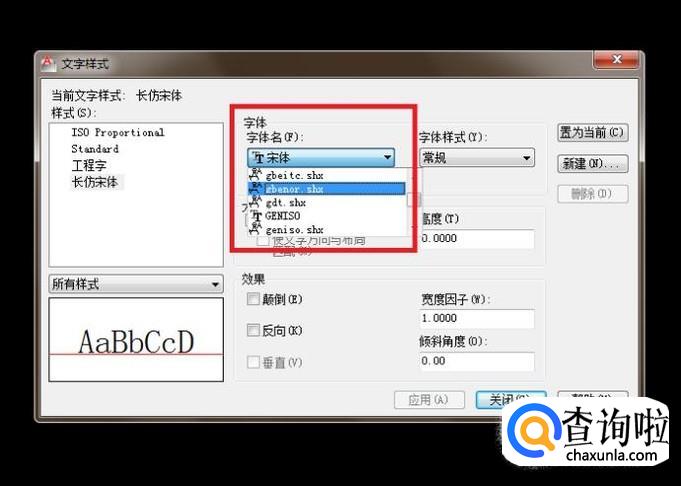

如下图所示，首先，将字体中的字体名由“宋体”改为“gbenor.shx”
06

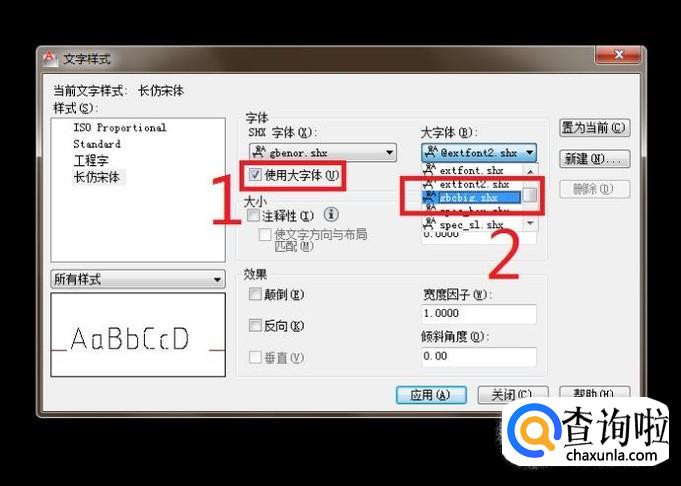

如下图所示，按照红色数字顺序操作：
1号红色框选，勾选“使用大字体”
2号红色框选，在大字体中找到“gbcbig.shx”
07

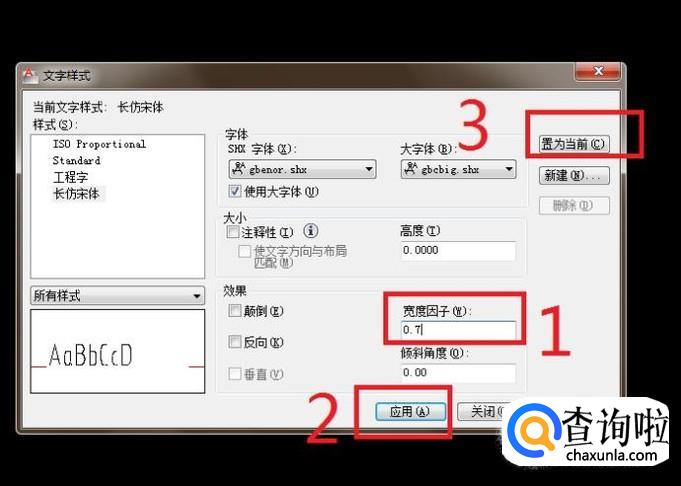

在第6步完成了字体的样式选择，这一步就需要设置一下“宽度因子”了，我们将“宽度因子”设置为0.7（虽然它默认的是1.0），如下图1号红色框选，然后点击2号红色框选在红的“应用”，长仿宋体的字体样式就设置好了，再点击3号红色框选在红的“置为当前”，则CAD中当前使用的字体就是长仿宋体。

说明一下，为什么宽度因子要设置为0.7，那是因为长仿宋体的字体宽度约等于字体高度的0.7倍，如果实在不懂得，请回去翻找《现代工程图学》第7页。
08

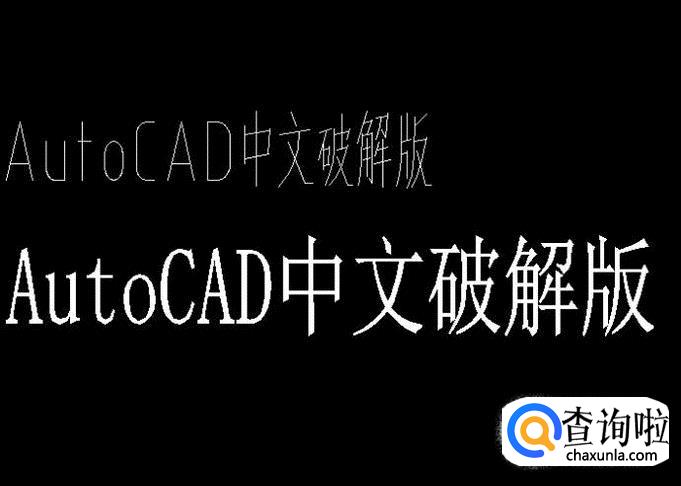

俗话说，没有对比就没有伤害，如下图所示，上一行又细又紧密的文字就是我们刚刚设置的“gbenor，gbcbig”，下一行又粗又大的文字就是之前CAD默认的“宋体”。
