CAD如何设置标注比例

详细内容

• 01

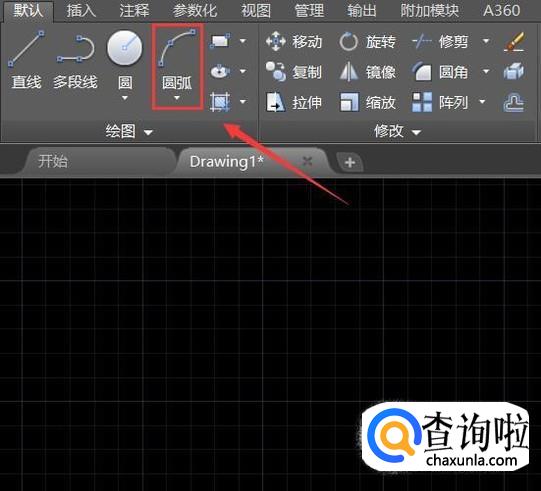

  打开CAD之后在常用菜单里找到圆弧选项，如图所示：


• 02

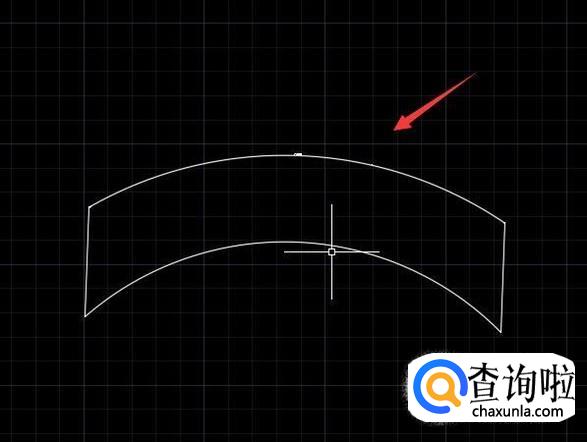

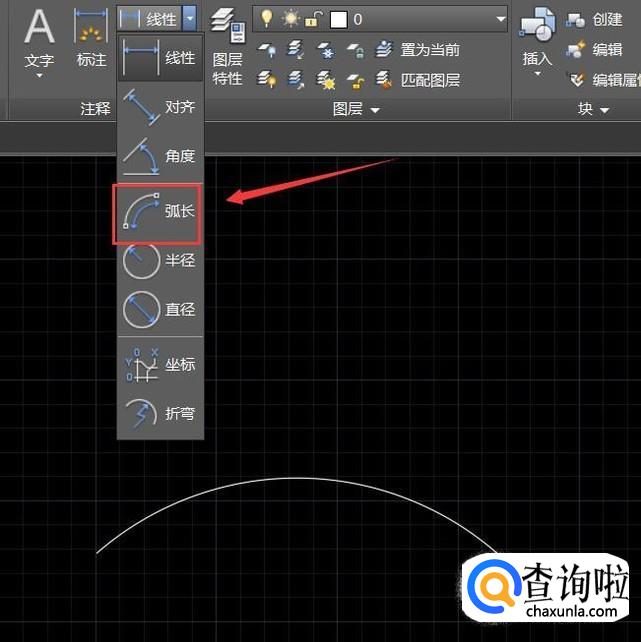

  选择圆弧选项之后在绘图区里绘制一段圆弧，然后在找到标注里的圆弧标注选项，如图所示：


• 03

  使用圆弧标注选项将绘制的圆弧标注起来，如图所示：


• 04

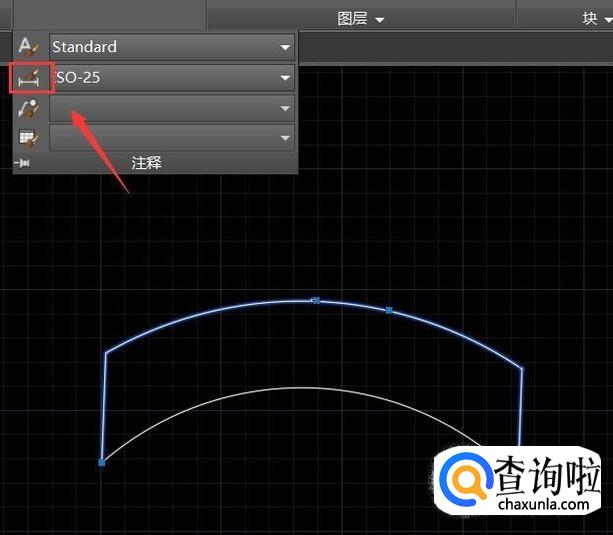

  选择标注的圆弧在注释里找到标注样式选项，如图所示：


• 05

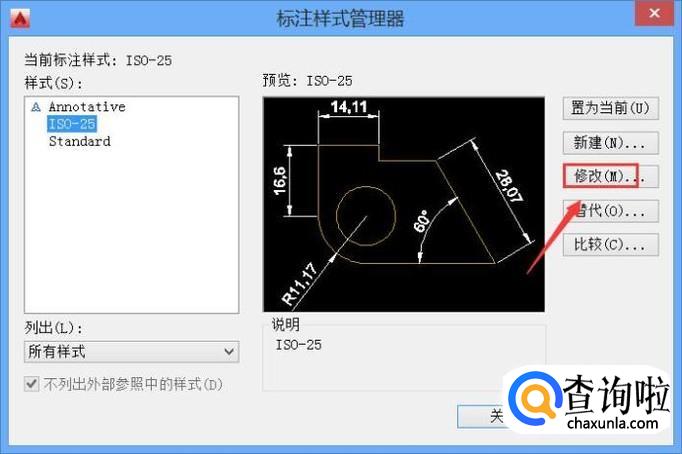

  点击标注样式选项，在弹出的对话框内找到修改选项，如图所示：


• 06

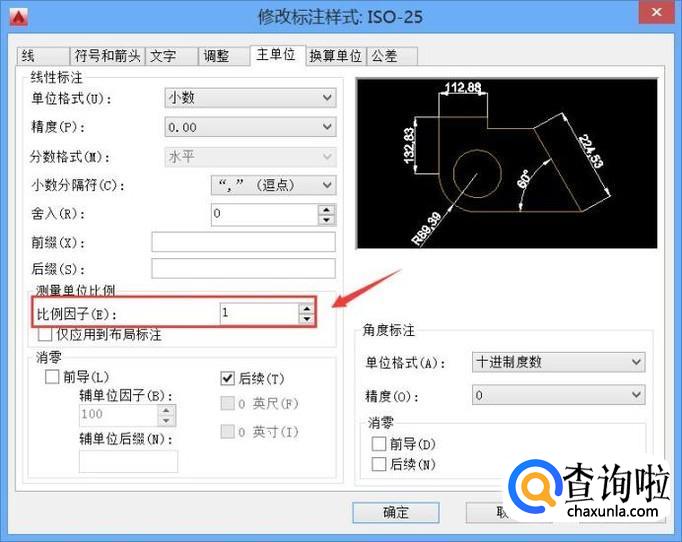

  点击修改选项在其设置界面内找到主单位选项，点击该选项在其内找到比例因子选项，我们根据需要就可以设置标注的比例了，如图所示：
