万用表的使用方法及图解

详细内容

• 01

  先来认识一下两种万用表：

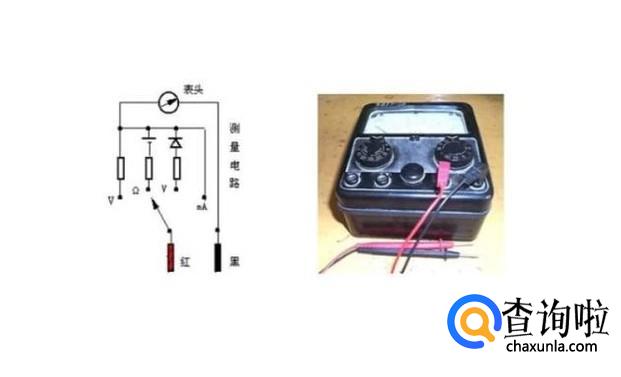

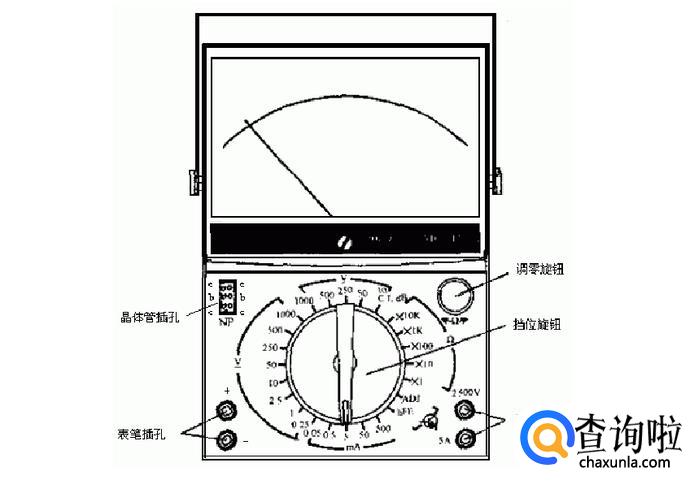

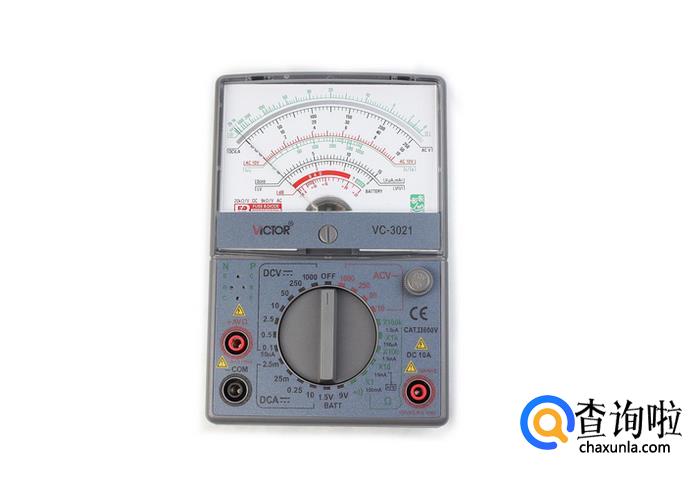

  指针万用表：


• 02

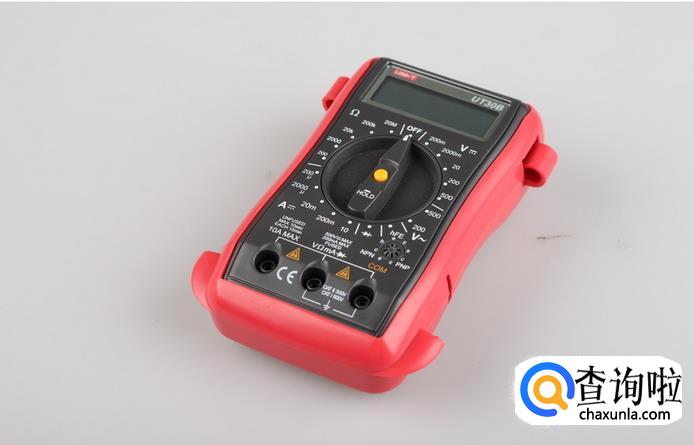

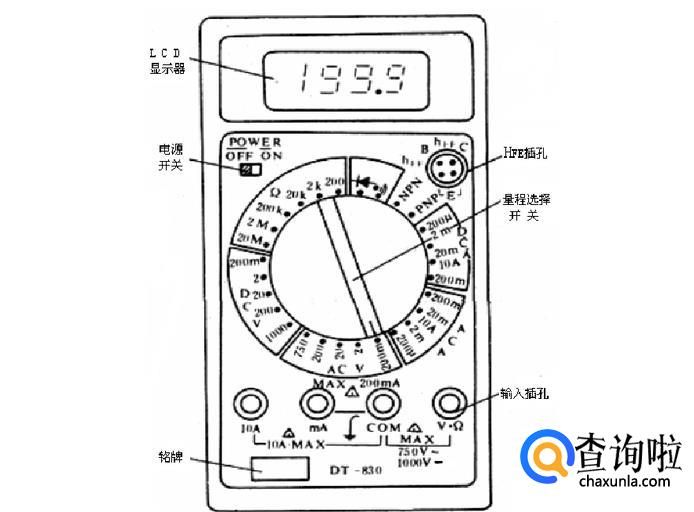

  数字万用表：


• 03

  了解了大概的构造后，为了自身的安全，一定要牢记注意事项。
  （1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时 ，使万用表指针指在零电压或零电流的位置上。
  （2）在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
  （3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。
  （4）万用表在使用时，必须水平放置，以免造成误差。同时，还要注意到避免外界磁场对万用表的影响。
  （5）万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用 ，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。

• 04

  使用欧姆档时：
  （1）选择合适的倍率。在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。最好不使用刻度左边三分之一的部分，这部分刻度密集很差。
  （2）使用前要调零。
  （3）不能带电测量。
  （4）被测电阻不能有并联支路。
  （5）测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。
  （6）用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。


• 05

  测直流电流时：
  （1）进行机械调零。
  （2）选择合适的量程档位。
  （3）使用万用表电流挡测量电流时，应将万用表串联在被子测电路中，因为只有串连接才能使流过电流表的电流与被测支路电流相同 。测量时，应断开被测支路 ，将万用表红、黑表笔串接在被断开的两点之间。特别应注意电流表不能并联接在被子测电路中 ，这样做是很危险的，极易使万表烧毁。
  （4）注意被测电量极性。
  （5）正确使用刻度和读数。
  （6）当选取用直流电流的2.5a挡时，万用表红表笔应插在2.5a测量插孔内 ，量程开关可以置于直流电流挡的任意量程上。
  （7）如果被子测的直流电流大于2.5a，则可将2.5a挡扩展为5a挡 。方法很简单，使用者可以在“2.5a”插孔和黑表笔插孔之间接入一支0.24欧姆的电阻 ，这样该挡位就变成了5a电流挡了。接入的0.24a电阻应选取用2w以上的线绕电阻，如果功率太小会使之烧毁。


• 06

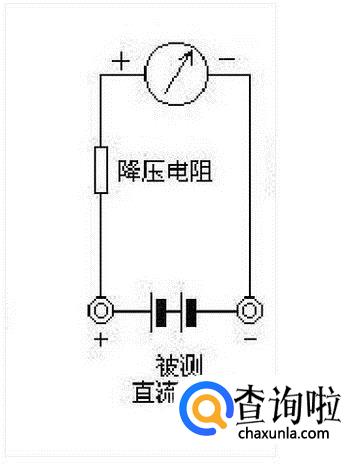

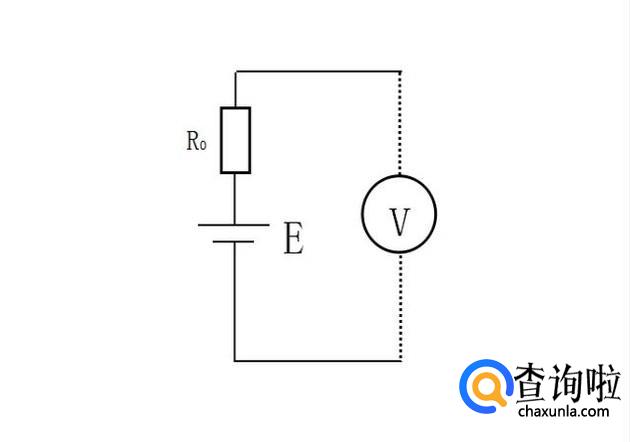

  测直流电压：黑表笔接负或地，红笔接+，档位拨到AC~500V，同数字万用表插入两笔测，指针所指数字需对应右边的最大量程而读：即选的是500V档，则读数时要看读盘右边最大数标记为50的那排，如果指针指到的是20，那么读数为200V。


• 07

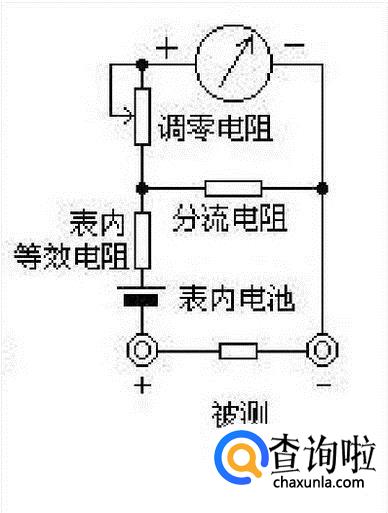

  测电阻：在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。改变分流电阻的阻值，就能改变电阻的量程。
