CAD绘图之快速对齐多行文字

简要回答

我们在应用CAD制图过程中，有时候需要使多行文字对齐，以达到整齐美观的效果。下面我就来讲一个技巧，使多行文字快速对齐。

详细内容

• 01

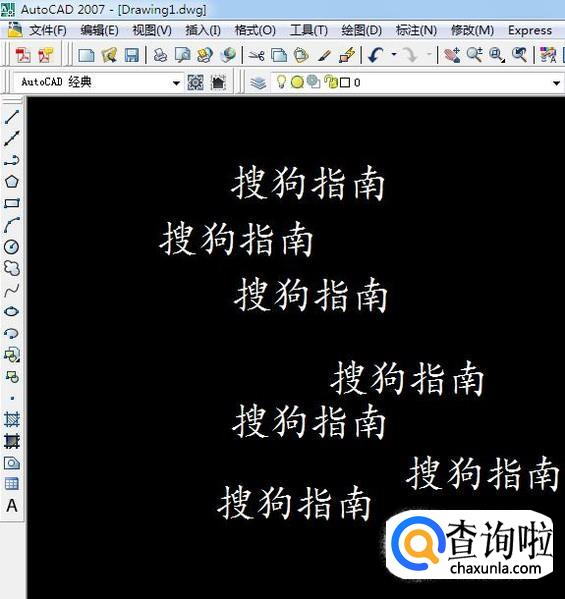

  首先， 我们打开CAD软件，并任意输入一些不对齐的多行文字来演示。


• 02

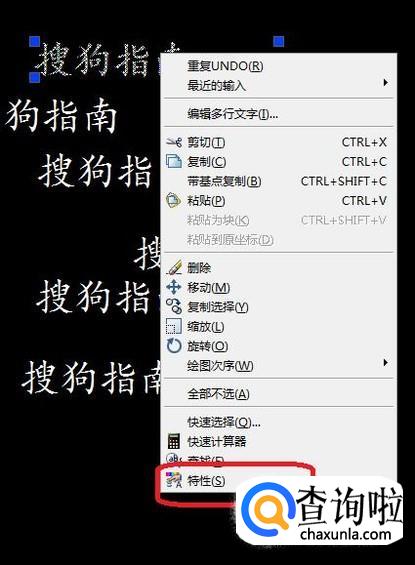

  假设以最上面的那行文字为基准，点击一下选中，再用右键点击，弹出菜单中选择特性。


• 03

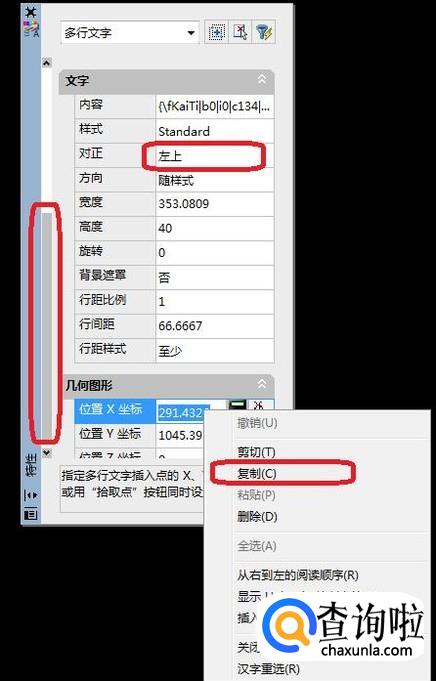

  移动滑块至图中位置，如图所示，该文字对正方式为“左上”，我们需要记一下，然后复制该行文字的X坐标。


• 04

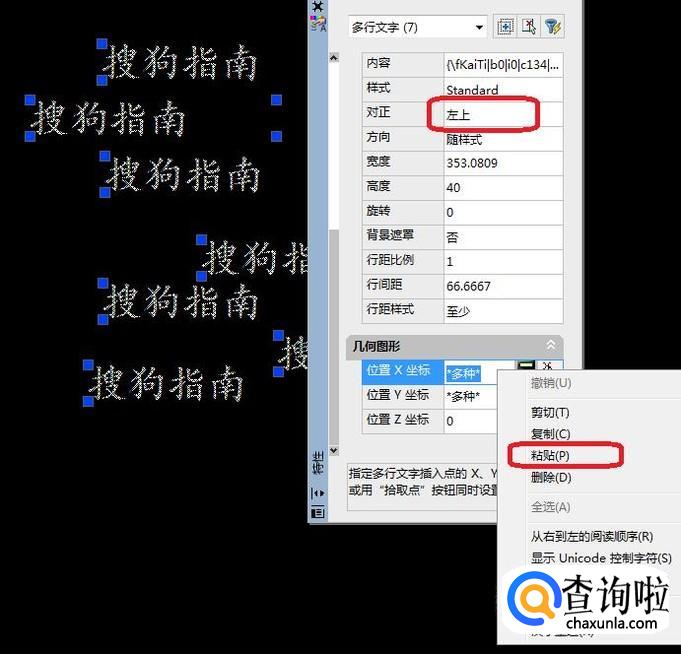

  然后我们全选所有多行文字，右键点击选择“特性”，并设置全部文字对正方式均为“左上”，并把刚才复制的X坐标粘贴，把所有文字的X坐标设为相同。


• 05

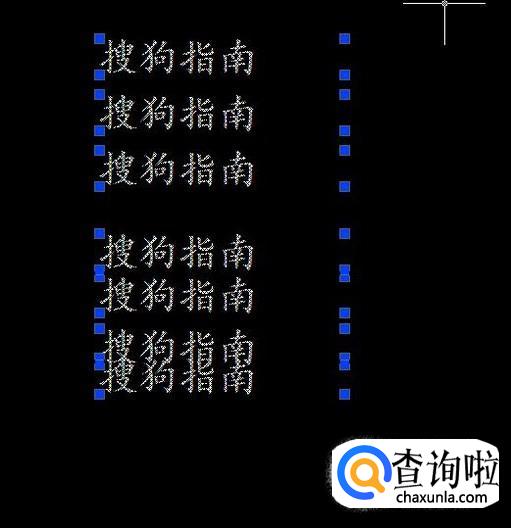

  这样，关闭特性面板，就看到所有多行文字已经对齐了。
