如何使用bo命令在CAD中快速合并多段线

简要回答

CAD制图中，经常需要用到各种线段，有时候需要把线段合并成多段线。下面我就来讲一种方法，能快速合并多段线。

详细内容

• 01

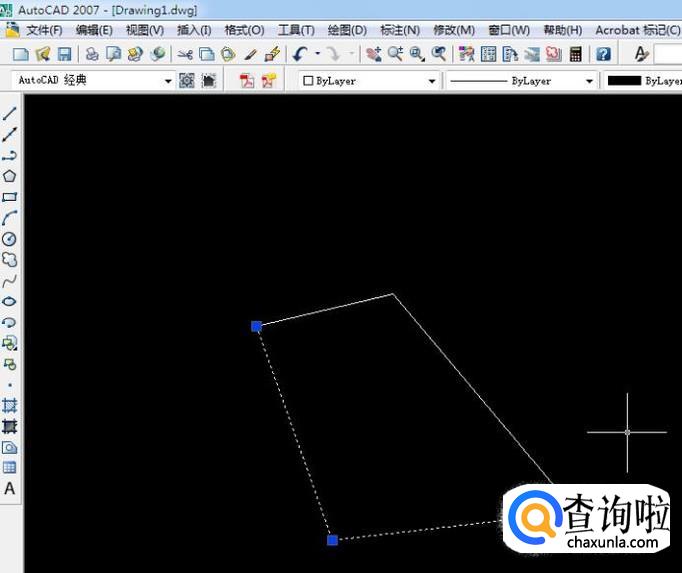

  首先，我们打开CAD，用多个多段线，新建一个闭合图形来演示。


• 02

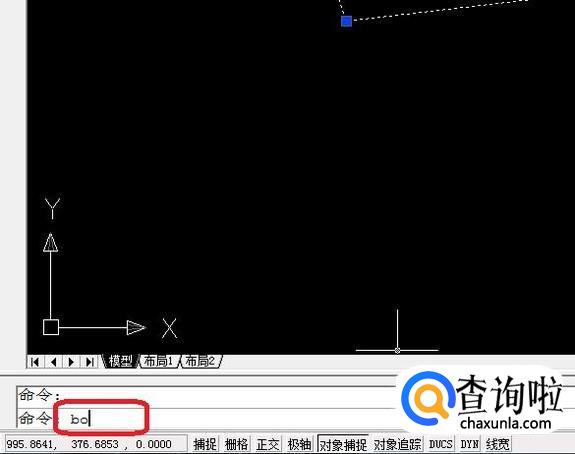

  然后我们在命令栏输入“bo”，回车。


• 03

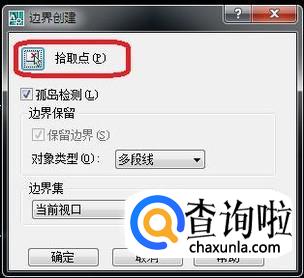

  出现“边界创建”面板，我们点击其中的“拾取点”按钮。


• 04

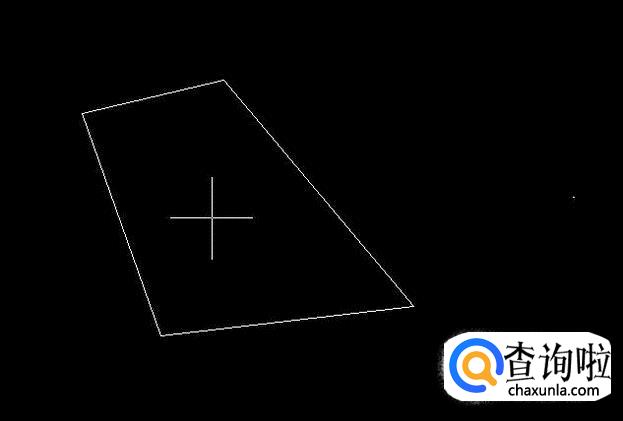

  光标移到闭合曲线的内部，点击一下左键，然后点击右键确认，就创建边界完成了。


• 05

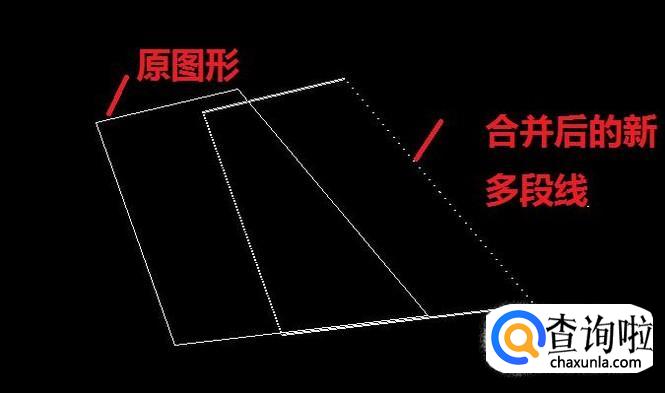

  边界是由一个完整的多段线组成的，点击选中之后，可以移动，而组成原图形的多个多段线，仍在原地，我们选择删除即可。
