creo电风扇旋钮的画法。

工具/材料

creo5.0

详细内容

• 01

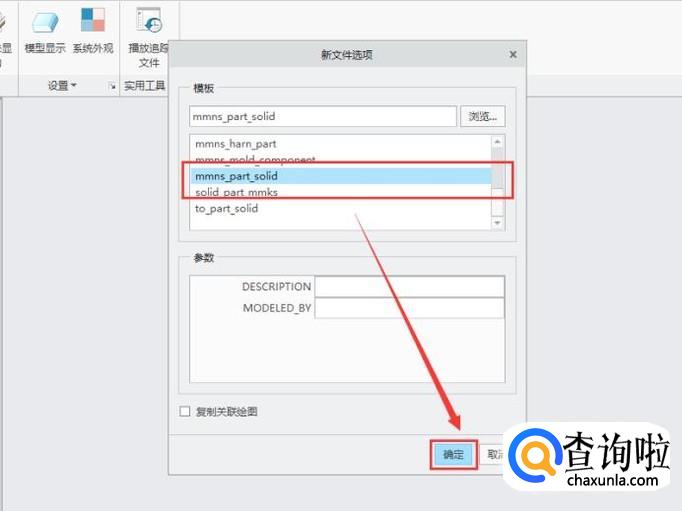

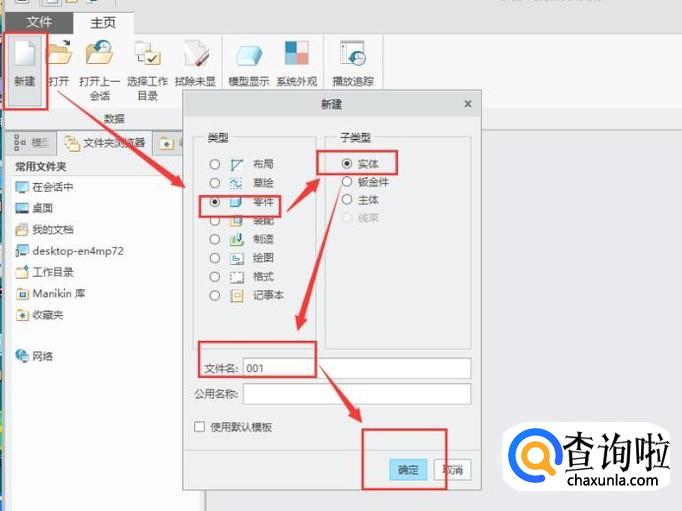

  打开creo软件，创建一个新零件，创建过程如图所示。


• 02

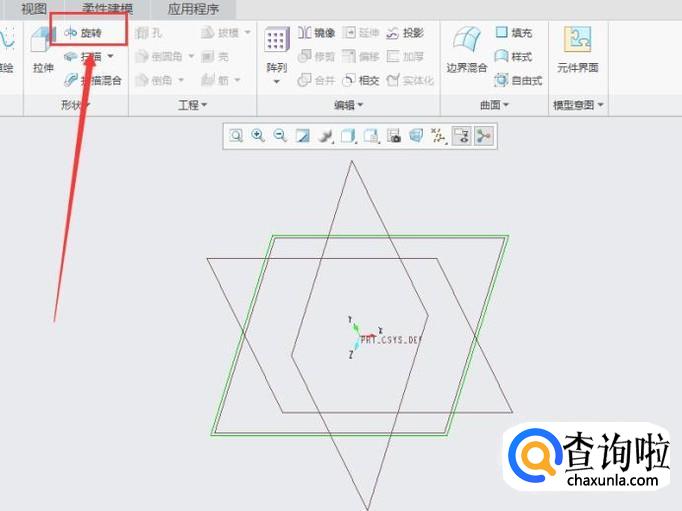

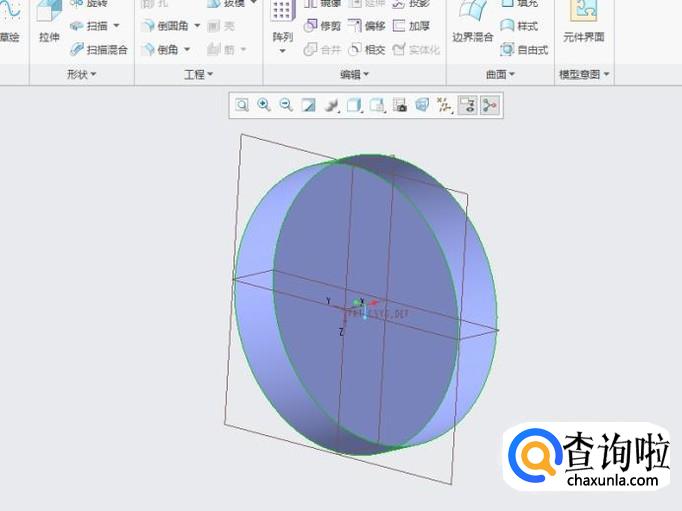

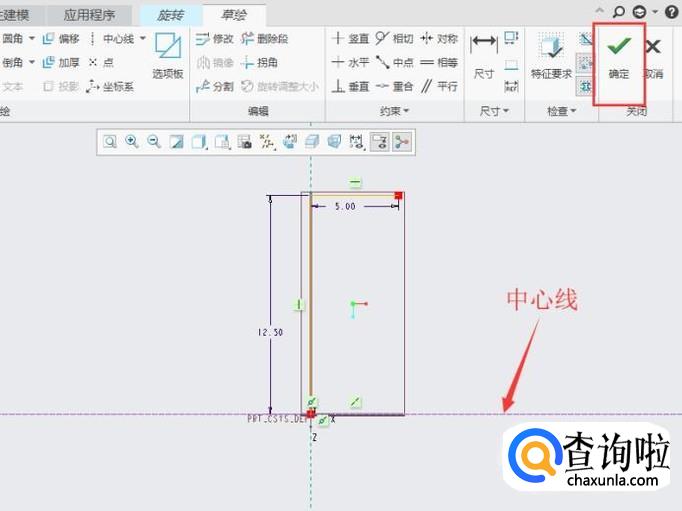

  点击旋转指令，做出旋钮的主体，如图所示。


• 03

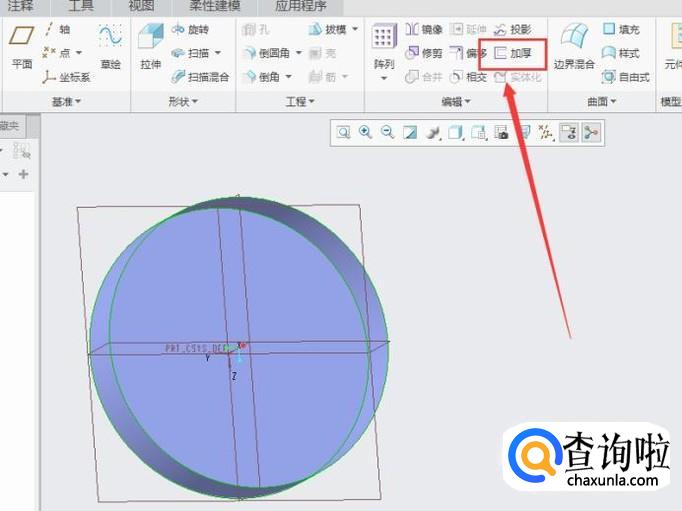

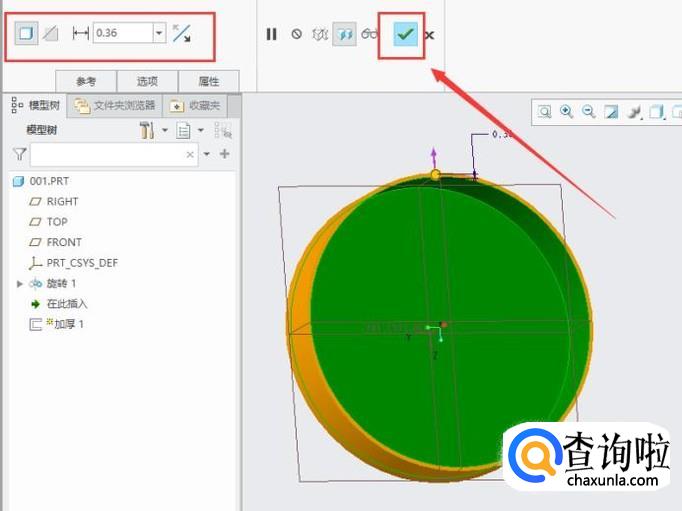

  点击“加厚”命令，将零件加厚，如图所示。


• 04

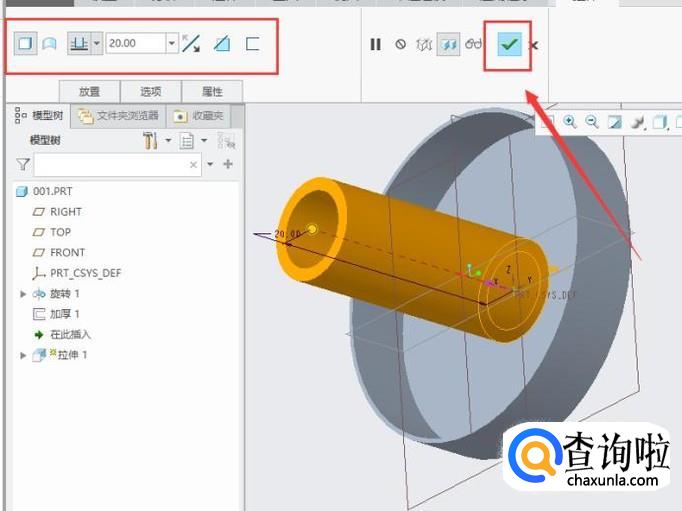

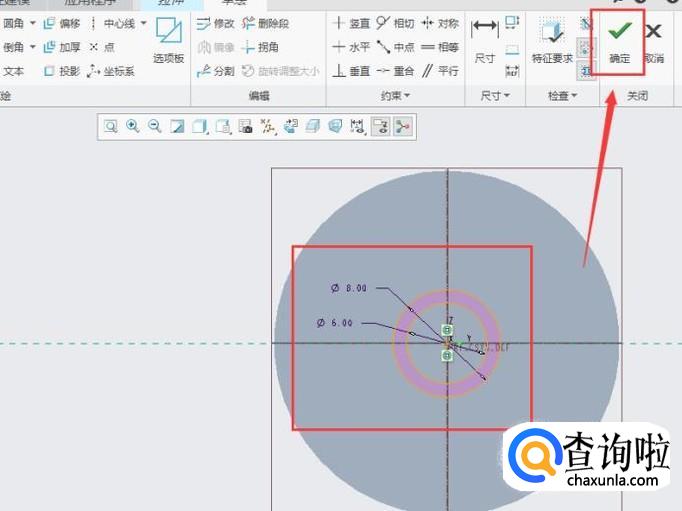

  拉伸出一个圆柱体，如图所示。


• 05

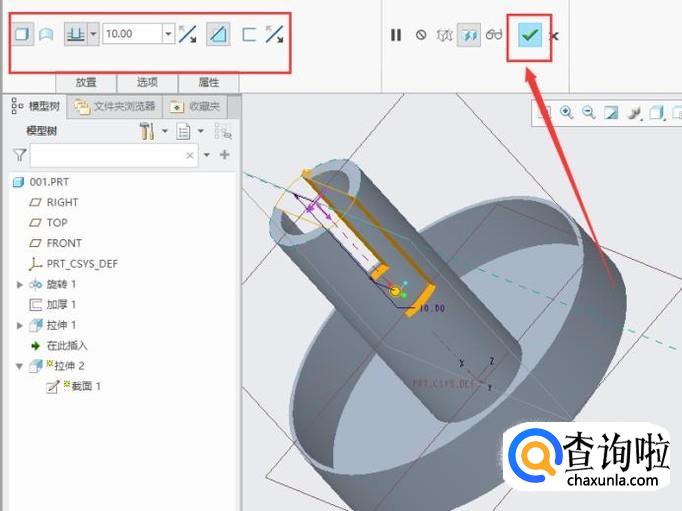

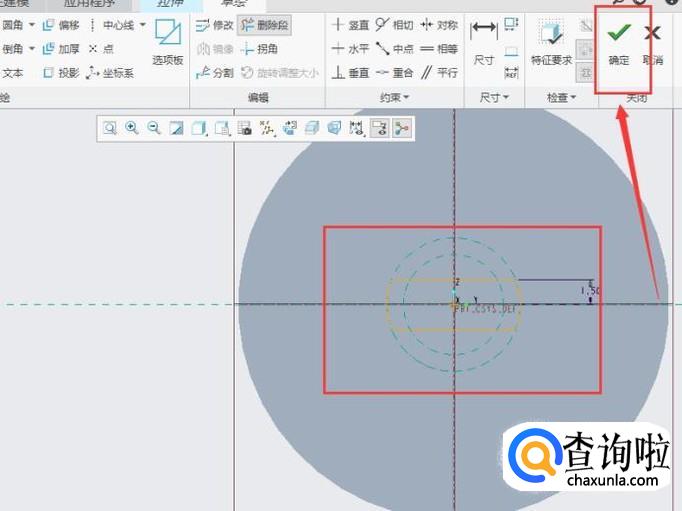

  在通过拉伸功能，拉伸出一个卡槽，创建过程如图所示。


• 06

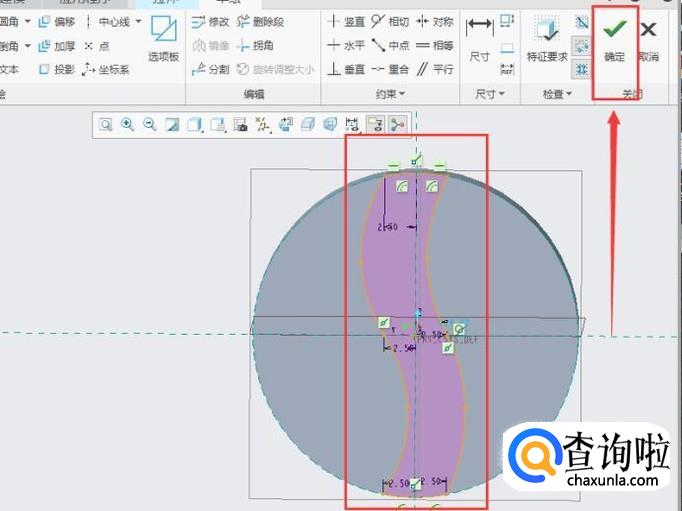

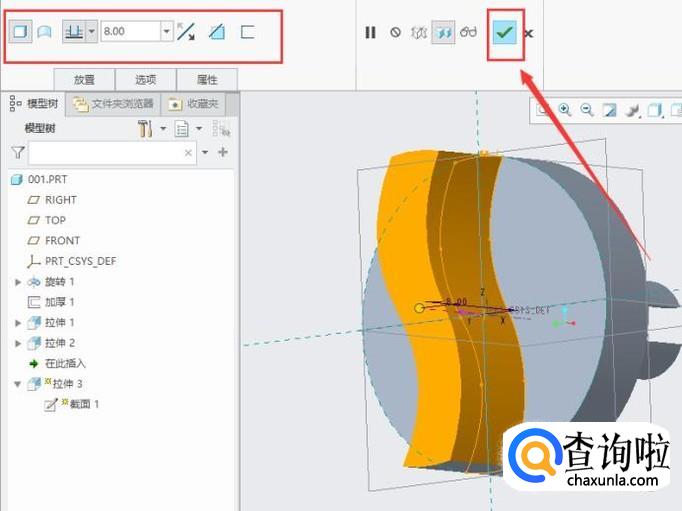

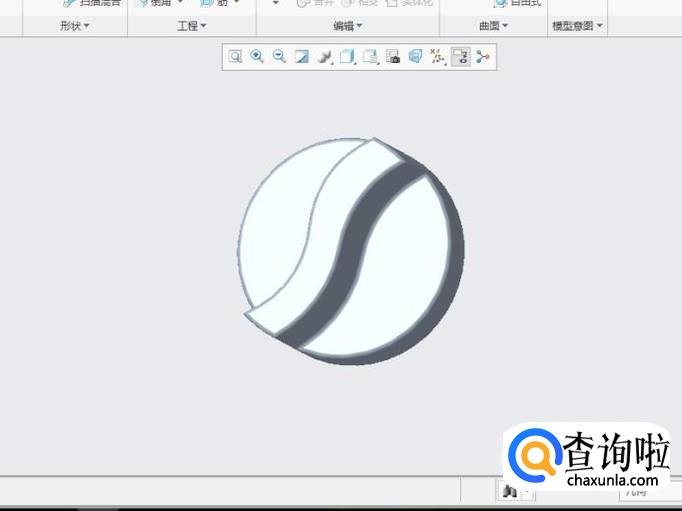

  通过拉伸命令做出手柄部分，创建过程如图所示。


• 07

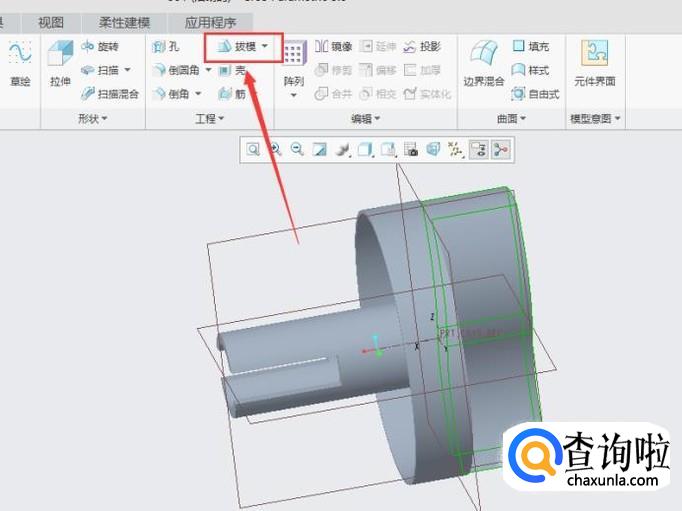

  点击“拔模”命令，进行拔模，如图所示。


• 08

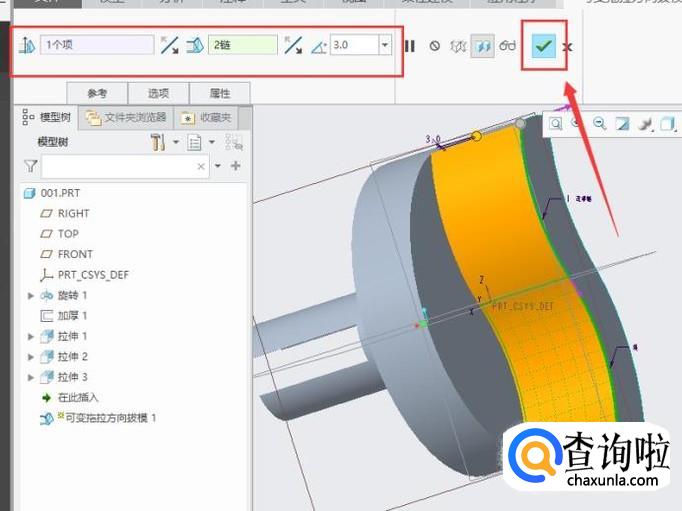

  设置拔模命令参数，并且对另一边也进行相同的拔模处理，如图所示。


• 09

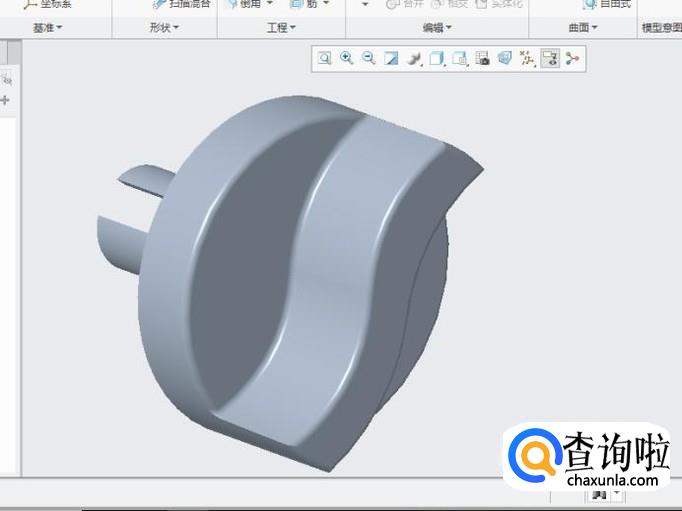

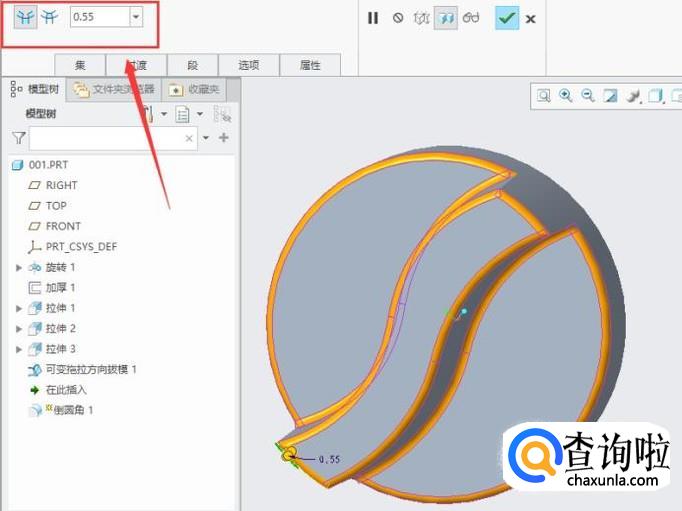

  点击“倒圆角”命令，对手柄部分进行倒圆角操作，如图所示。
