creo如何制作族表。

工具/材料

creo5.0

详细内容

• 01

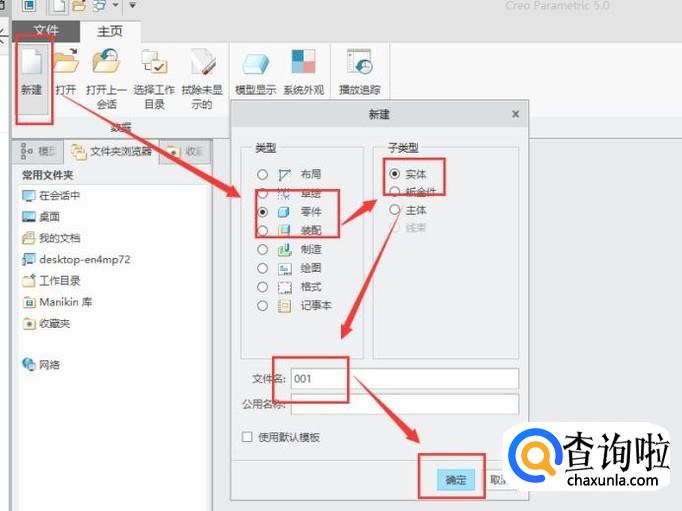

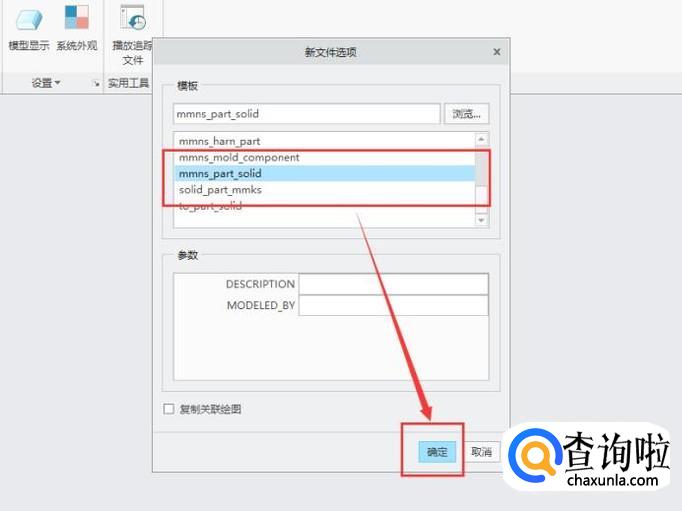

  打开creo软件，新建一个零件，创建过程如图所示。


• 02

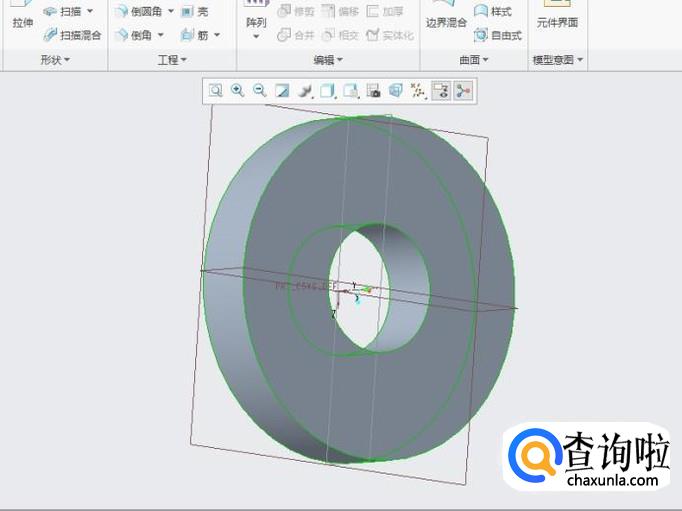

  利用拉伸功能，拉伸一个垫片零件，以垫片为例介绍族表的创建方法，如图所示。


• 03

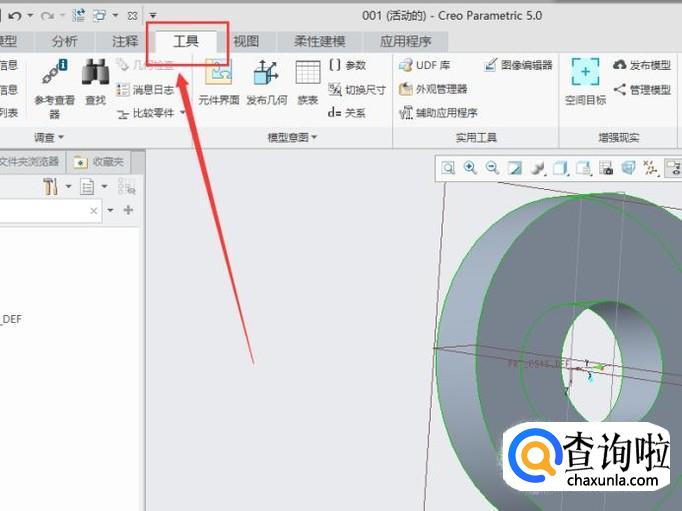

  点击“工具”进入“工具”页面，如图所示。


• 04

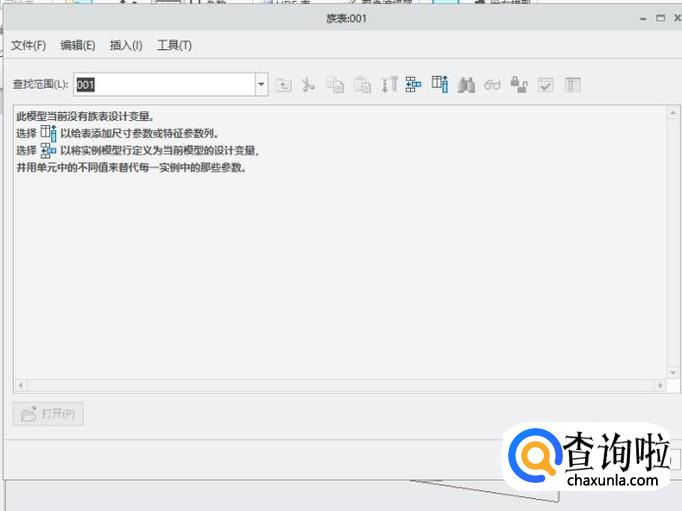

  点击“族表”功能键，页面弹出创建族表对话框，如图所示。


• 05

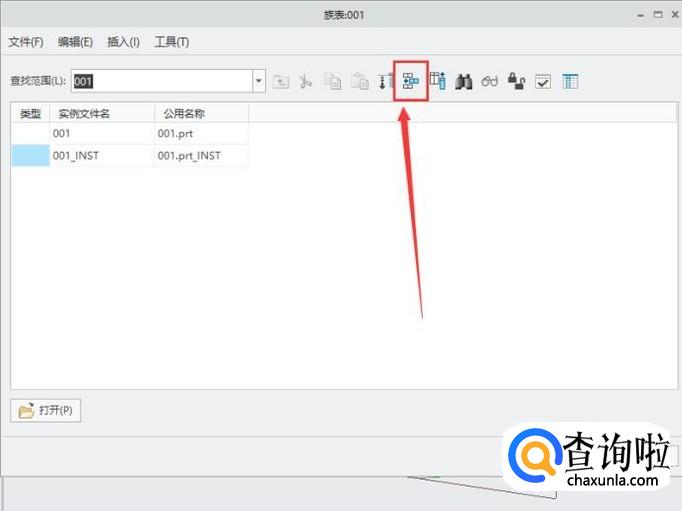

  点击在选定行出插入新的实例，插入几行，并修改实例名，如图所示。


• 06

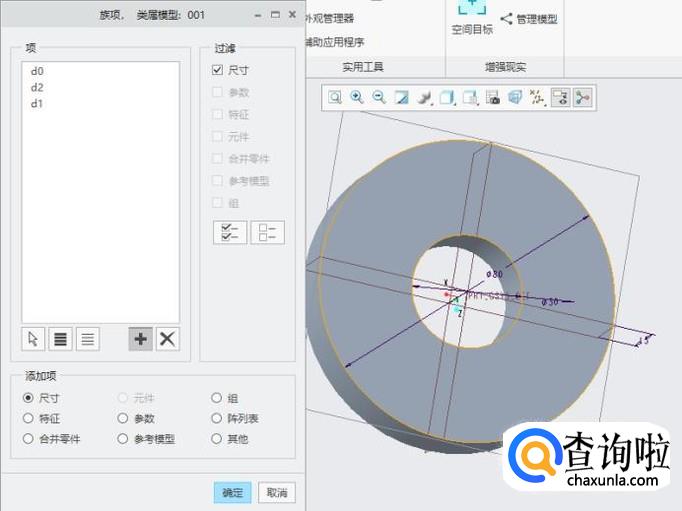

  点击“添加/删除表列”功能键，在弹出的对话框，点击一下零件，将零件的尺寸添加在项中，如图所示。


• 07

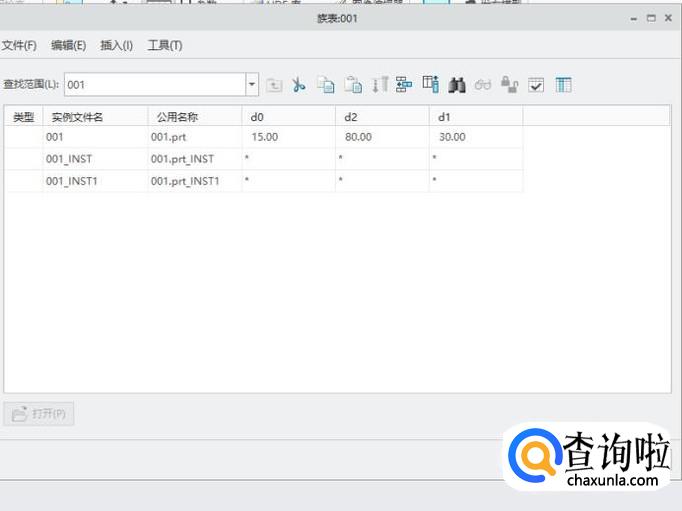

  点击“确定”，在族表内就会多几个尺寸表，修改几个尺寸的值，如图所示。


• 08

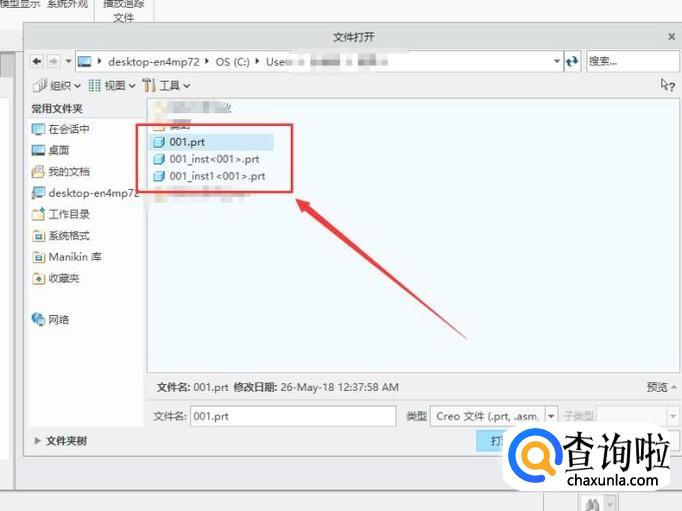

  点击“确定”，然后点击“保存”，再次打开模型就会看到三个零件，如图所示。
