AutoCAD2013一直线与两圆相切

简要回答

AutoCAD是工程中一款常用的制图软件，有很多方便实用的技巧。今天我就来给大家讲讲应用AutoCAD2013，如何画一直线与两圆相切的技巧。

详细内容

• 01

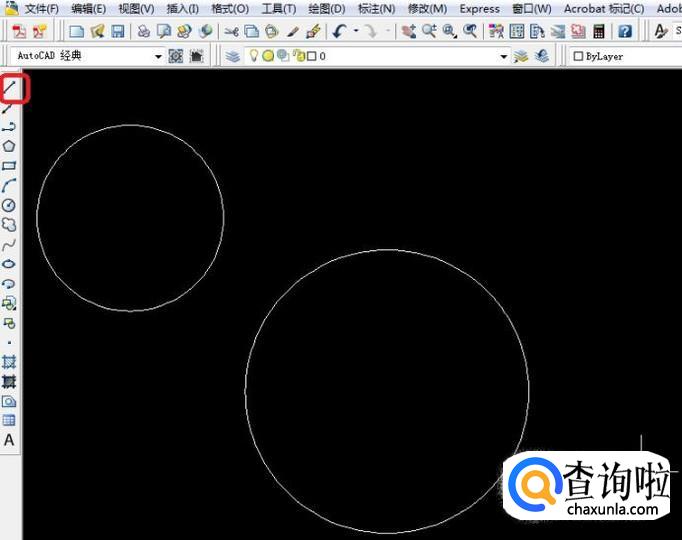

  首先，打开一个空白的AutoCAD文档，任意画两个圆做例子，如图所示，我们需要画一直线与这两个圆相切。


• 02

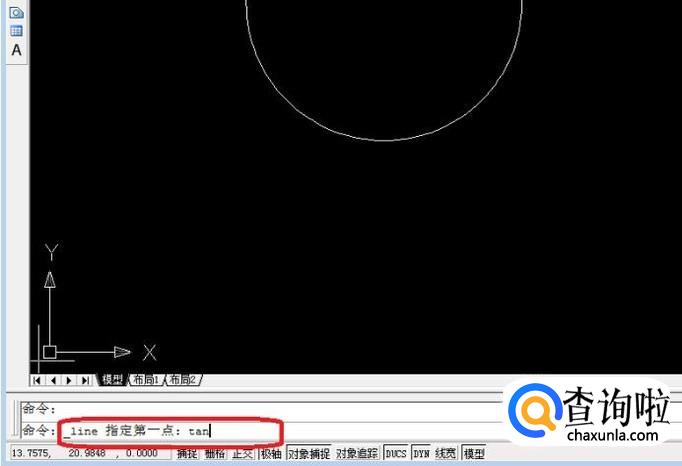

  点击步骤1图中左侧工具栏的“直线命令”，并如图所示，在下方命令栏中输入相切命令“tan”，按回车键。


• 03

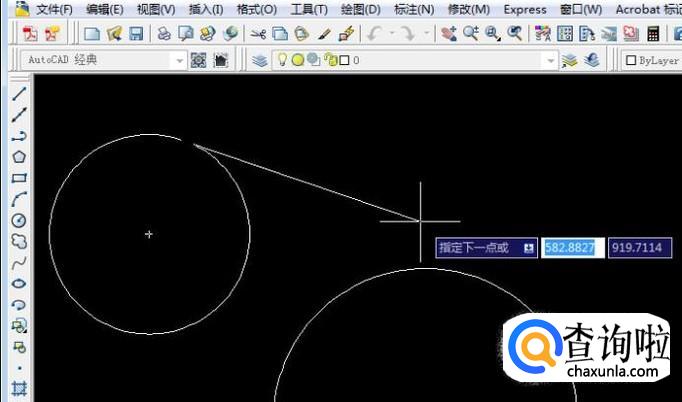

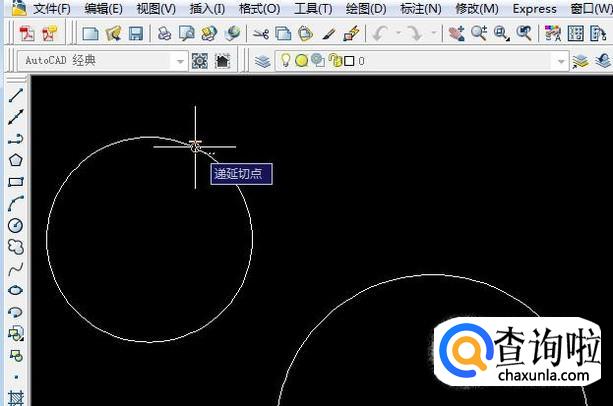

  鼠标移到第一个圆上，出现如图所示提示，任意选圆上1点就可，点击一下鼠标，此时我们已经确定一个点了，还需要再找一个切点。


• 04

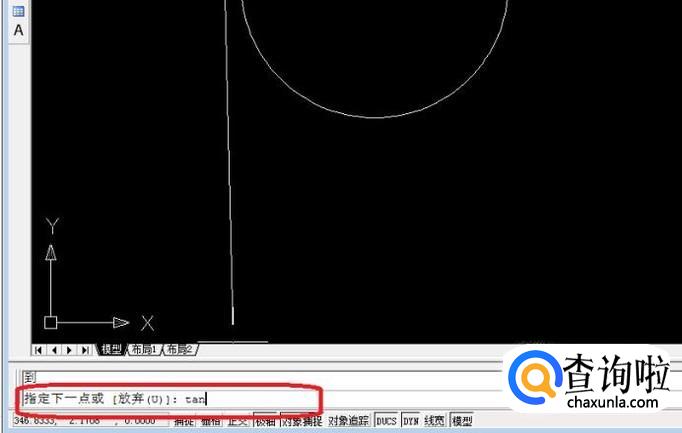

  在下部命令栏“指定下一点”后输入命令：tan，如图所示，然后点击回车键。


• 05

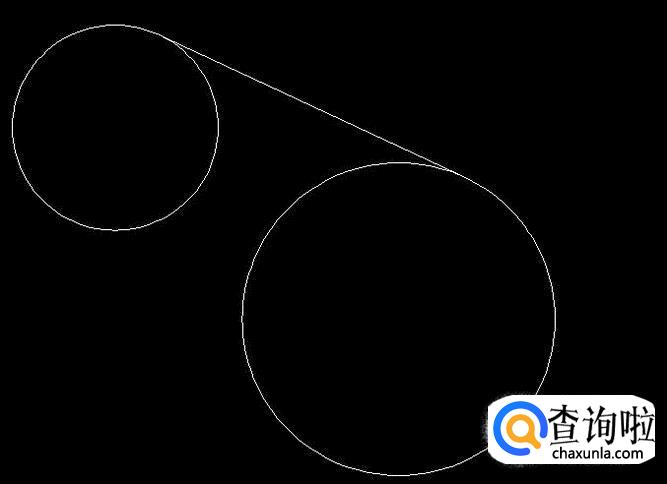

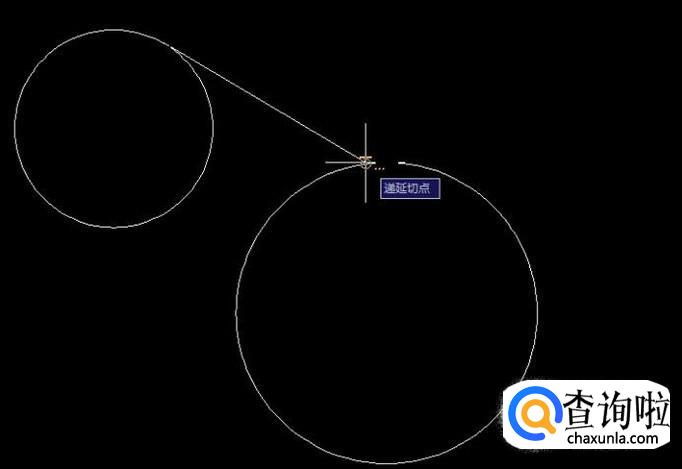

  鼠标移到第二个圆上任意位置，都会出现如图所示“递延切点”提示，点击一下鼠标，会自动捕捉切点，最后效果如下，与两圆相切的直线就画好了。
