如何用creo创建管道？

工具/材料

creo5.0

详细内容

• 01

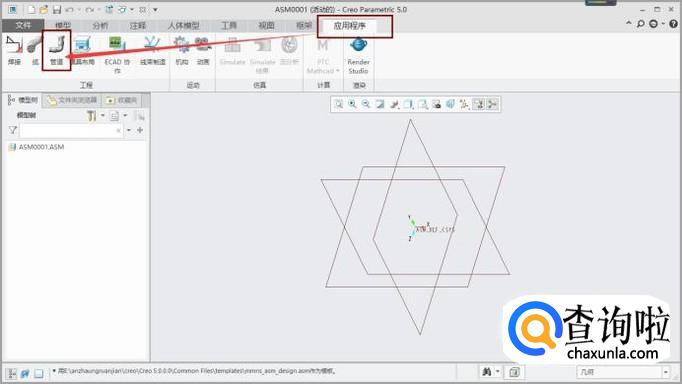

  打开软件，创建一个装配体，软件进入装配体页面之后，点击“应用程序”，选择“管道”，进入管道创建页面，如图所示。


• 02

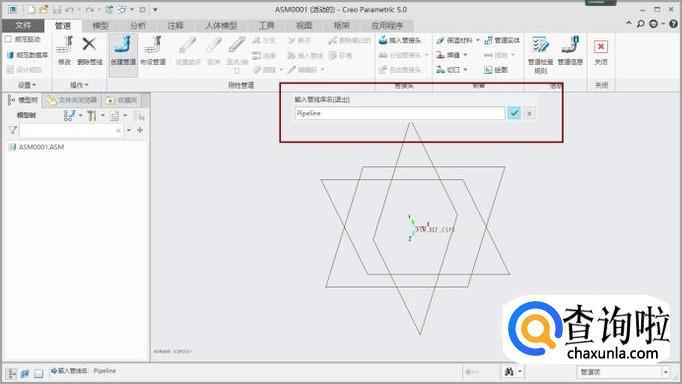

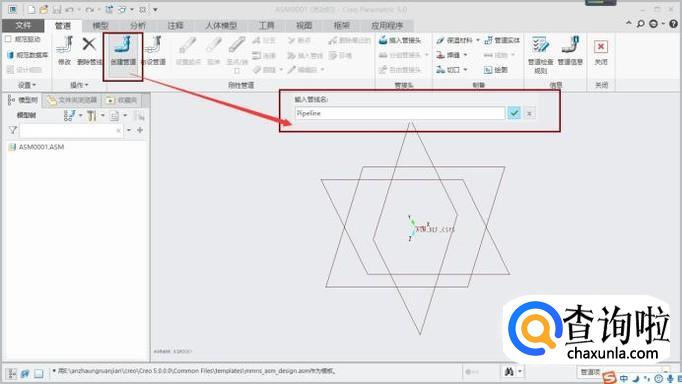

  在新页面，点击“创建管道”，然后输入管线名称和管线库名称，以“Pipeline”命名作为举例，点击对勾即可，如图所示。


• 03

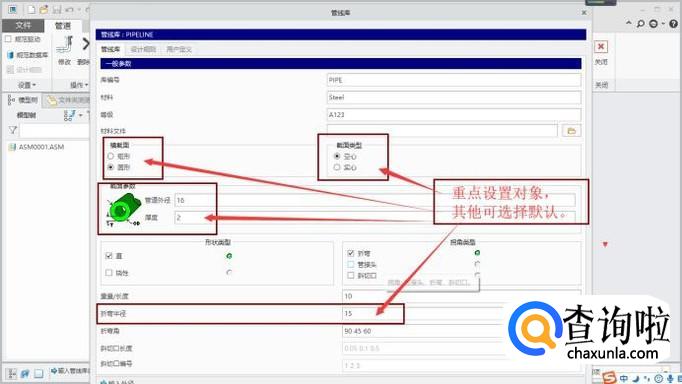

  设置管道基本参数：横截面、截面类型、截面参数、折弯半径要重点设置，其他可以选择默认设置，最后敲击回车即可，如图所示。


• 04

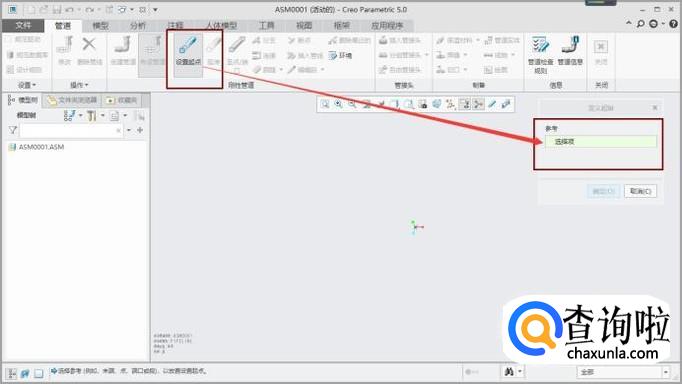

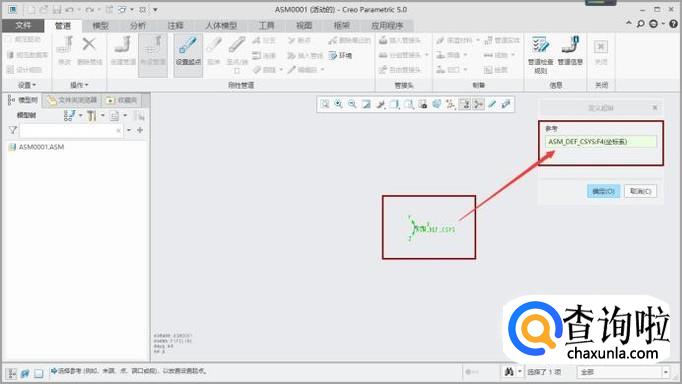

  在布设管道页面，点击“设置起点”，在右面的弹框中点击“选择项”，然后点击“坐标系”即可将坐标系设置为起点，如图所示。


• 05

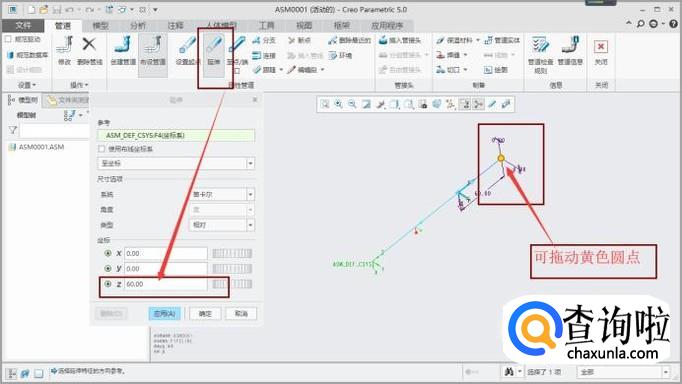

  点击“延伸”，在“延伸”弹框中输入Z的值，以“60”为例，还可以拖动方向按钮来调整定义值，如图所示。


• 06

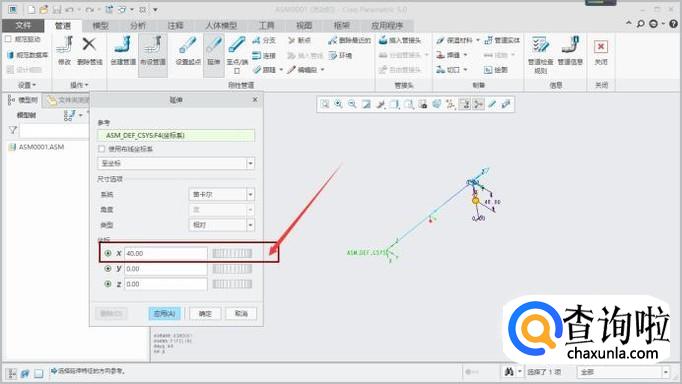

  继续定义下一段的延伸值，一直到定义完所有管道弯折段的延伸值，如图所示。


• 07

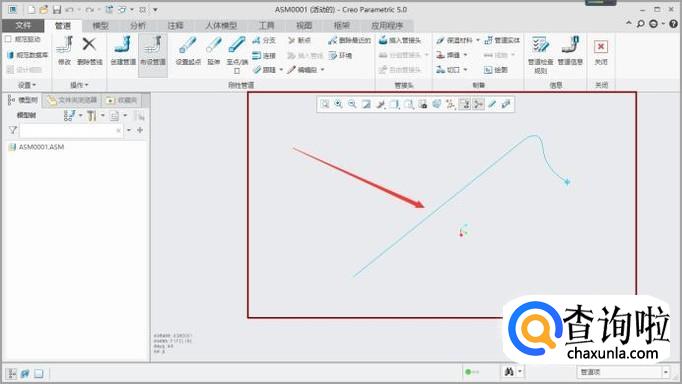

  将管道弯折段的延伸值定义完毕后，可以看到一条空间线，如图所示。


• 08

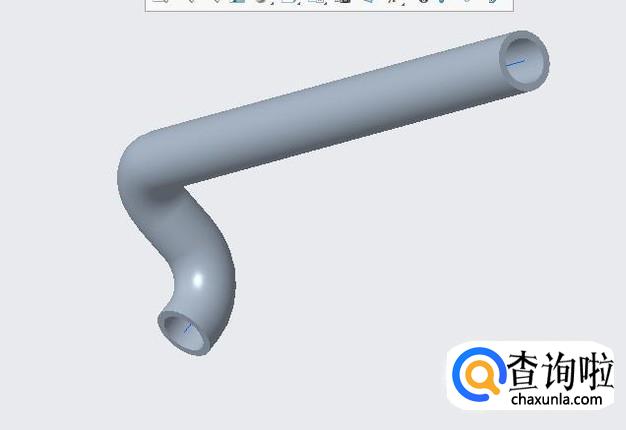

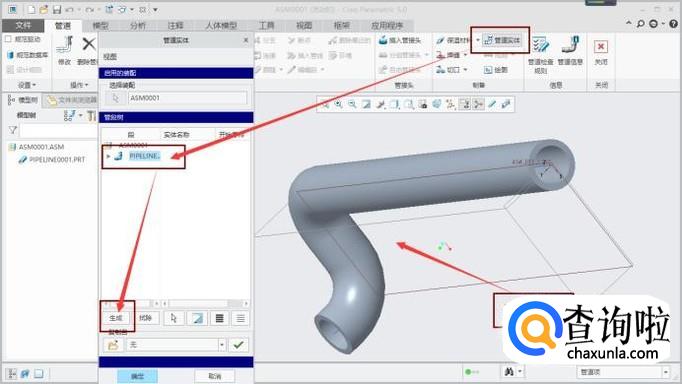

  点击“实体管道”，在弹框中的模型树选择相应的区段并点击，最后点击“生成”即可将实体管道创建完成，如图所示。
