建筑结构设计

简要回答

建筑结构设计就是建筑结构设计人员对所要施工的建筑的表达，在建筑结果设计中有非常多需要注意的事项。

详细内容

• 01

  建筑结构平面图 ：总平面图中大概注意8点，第一是否标注了0.000处的绝对标高。第二是否表示了外轮廓的轴线及总尺寸。第三是否表示了楼层数。第四是否表示了与主要道路及红线的关系。第五是否布置了道路及绿化。第六是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%-50%，没做到要调整绿地面积）。第七建筑周围设置环形消防车道，宽大于等于4米，转弯处倒角半径12米。第八线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。

• 02

  建筑屋顶（面）结构图：大概注意十个方面，第一有构件要定位的轴线是否标注，没有定位构件的轴线是否消除；第二屋面标高一般标注结构层标高，是否标注；第三雨水管是否布于排水分区的中部或房屋的阴角部位；雨水管间距是否满足实用间距的要求；第四檐口平面投影与剖面图中檐口是否一致；第五雨水管是否穿过外挑走廊，如果穿过了要改为沿墙安装水管，而不要在靠栏杆一侧布雨水管，第六至少要有一个楼梯间上屋顶，上屋顶的梯间的梯段投影是否表达，门坎要高出屋面300挡水，门坎投影是否表达，第七电梯机房的平面图是否表达；第八是否有局部屋顶的平面图（上屋顶梯间屋顶，电梯机房屋顶）第九天沟是否有标高，天沟内排水坡度1%；第十是否表达排水坡度及方向，分水线，分格缝。

• 03

  详图:我们需要注意大概五个方面，第一是否规范表示了详图索引、详图编号，要在相应的平面、或立面、或剖面中表示索引符号，符号大小要符合制图规范的要求；第二剖到的填充图例（与剖面图有区别）；第三是否标注了定位轴线；第四标高尺寸是否完备；第五与平、立、剖是否对应，尤其是必须画的檐口详图，一定要与屋顶平面、装修表对应。

• 04

  楼梯：就是能让人顺利地上下两个空间的通道。它必须结构设计合理，照标准，楼梯的每一级踏步应该高15厘米，宽28厘米;要求设计师对尺寸有个透彻的了解和掌握，才能使的设计行走便利，室内楼梯设计规范中楼梯的斜度坡度，楼梯的斜度在30度左右，这个角度是最符合人上下楼梯的习惯的，这个角度也考虑到了老人与小孩的关系。室内楼梯每一阶的宽度与高度，每一阶的宽度在30公分左右是最佳的时候，高则是在18公分左右是最合适的。整个楼梯的宽度规范不能太大，过大会浪费空间，也不能过小，过小人上下楼梯会不方便，要使两个在楼梯上相向而行的人交错是不会到太大的影响即可，因此这个楼梯的宽度在90公分的时候是最佳的。

• 05

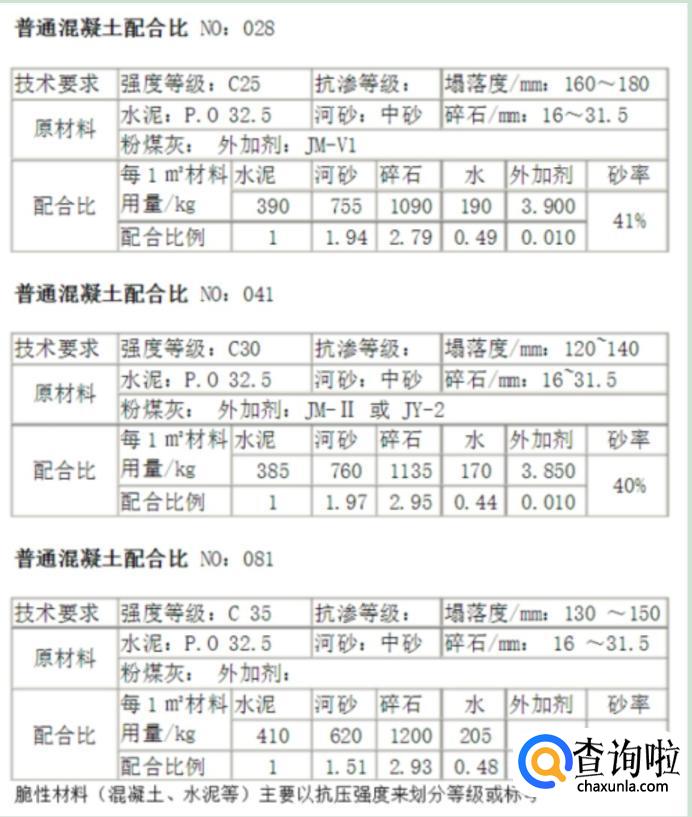

  基础：基础要注意混凝土的标号选择应符合结构耐久性的要求，混凝土标号选择：原浆地面要求混凝土的标号最好为不低于C30（C20或C25需用较长的化学反应时间以达到表面耐磨的效果，因为AF是对比增加强度，因此，当客户启用新地坪的时间低于1个月时，适当的混凝土强度将有利于较早达到耐磨效果，以防止早期磨损，事实上，增加这样的级配每立方仅需增加10-20元，分摊到每平方米仅数元）；耐磨骨料地面混凝土的标号至少为C25（行业标准）；混凝土配合比设计，水灰比≤ 0.48，粉煤灰含量不大于15%，商品混凝土坍落度保持在120±20㎜，自拌混凝土保持在80±20㎜（非超平地坪）。
