cad怎么镜像？CAD镜像功能的使用教程

简要回答

工程制图中，有时候经常需要画出对称的图形，CAD的镜像功能就可以很好的实现这一目的。下面，我就来谈谈CAD怎么镜像。

详细内容

• 01

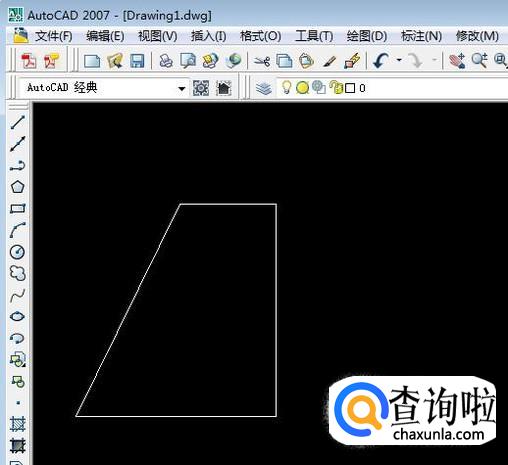

  首先，打开CAD软件，并任意画一简单图形做演示用，我们需要画出它的镜像图形。


• 02

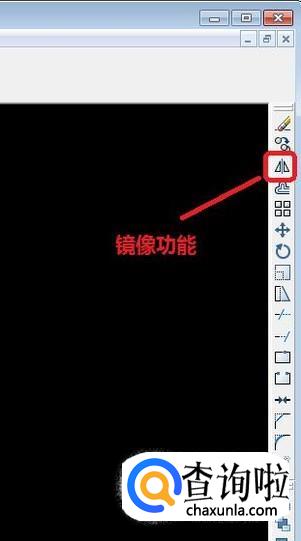

  点击页面右侧工具栏“镜像”按钮，开启镜像任务。


• 03

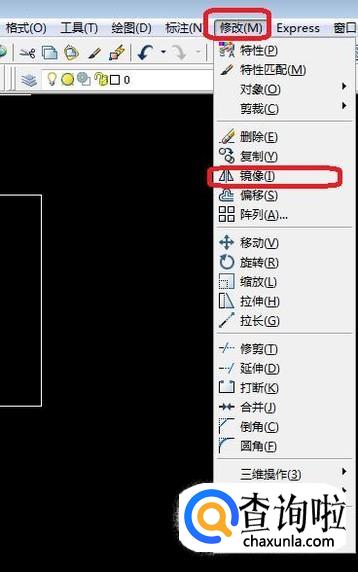

  也可以点击标题栏“修改”，在下拉菜单中选择“镜像”，效果是一样的。


• 04

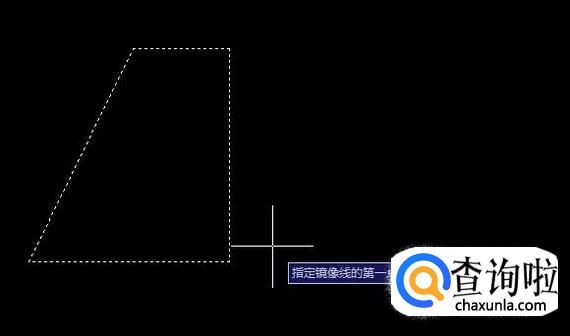

  点击镜像之后，就需要选定对象，用鼠标选定即可，右键点击一下表示对象选择完毕，如图所示，选中对象成为虚线的样子。此时我们需要指定镜子（镜像线）。


• 05

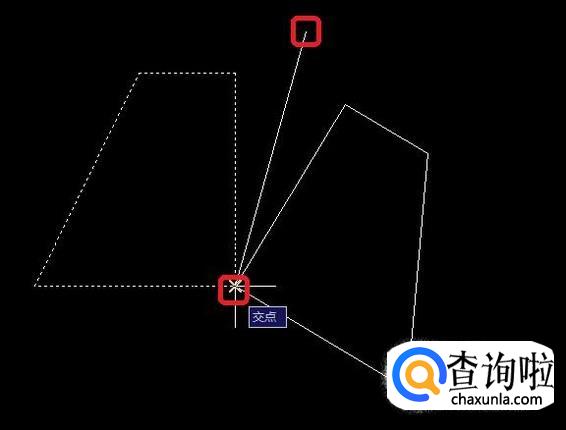

  镜像线为任意直线，如图所示，在屏幕上任意指定两点，镜像图形就出现了。


• 06

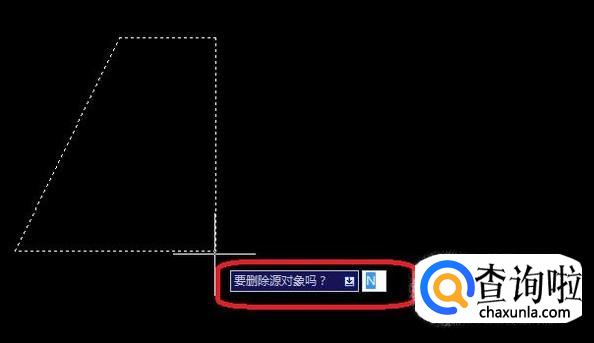

  镜像线的第二点确定以后，会提示是否删除源对象，默认是“否”，我们可以不做选择，直接右键点击“确认”。


• 07

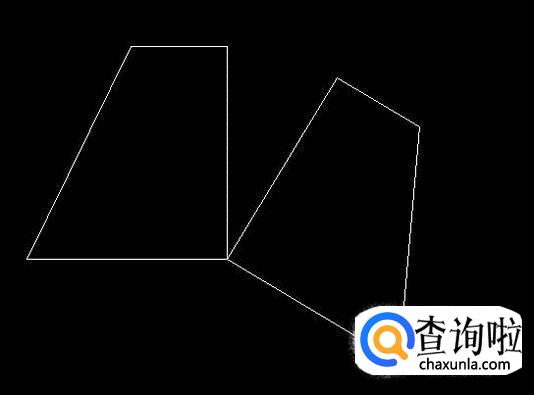

  这样，镜像就画好了，效果如下图所示。
