creo中草绘成型该如何使用？

工具/材料

creo5.0

详细内容

• 01

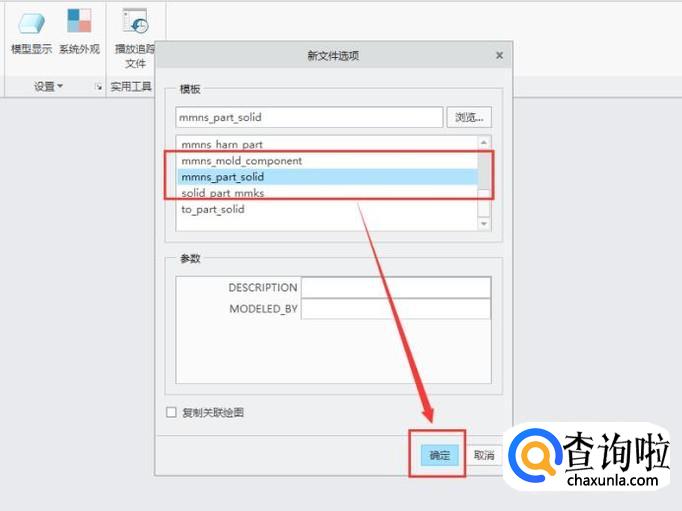

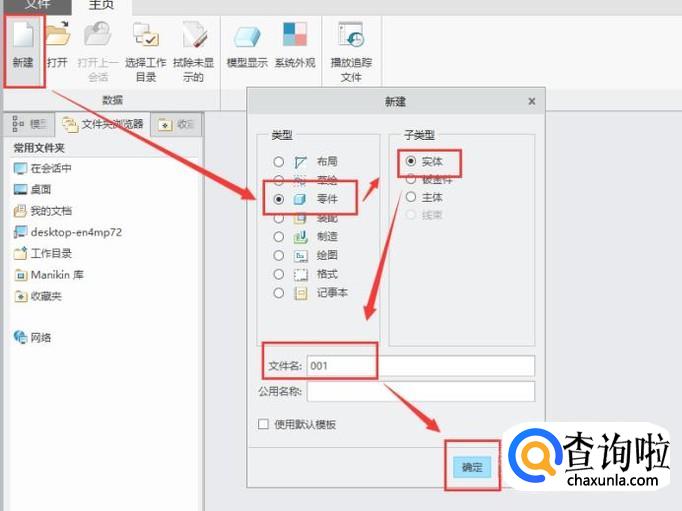

  打开creo软件，创建一个新零件，创建过程如图所示。


• 02

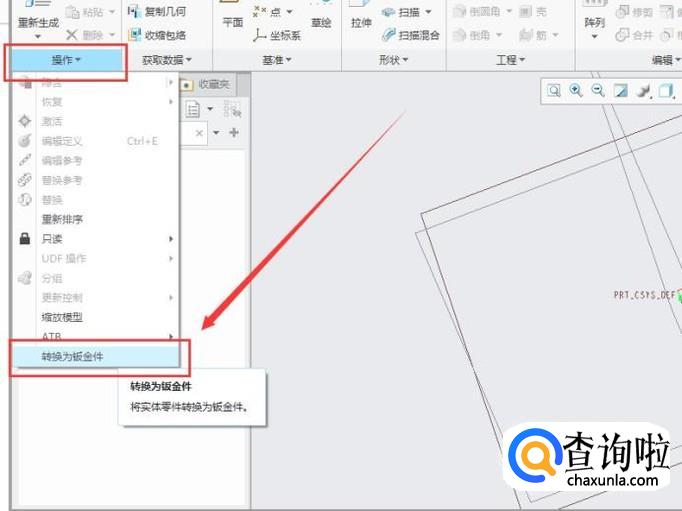

  点击操作，打开操作下拉菜单，点击“转换为钣金件”，如图所示。


• 03

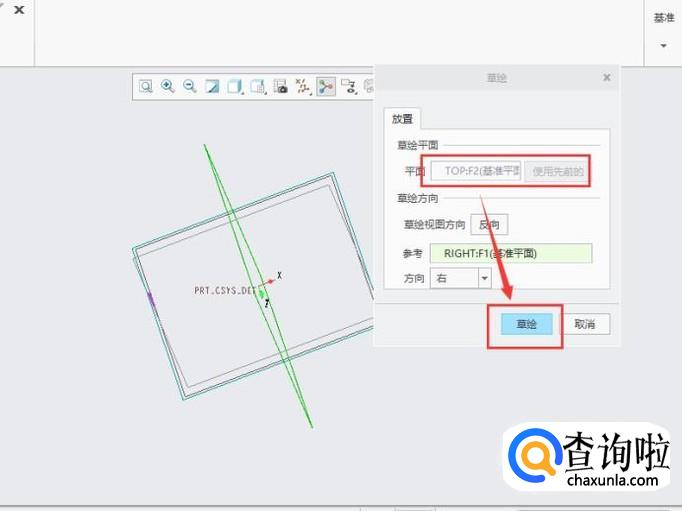

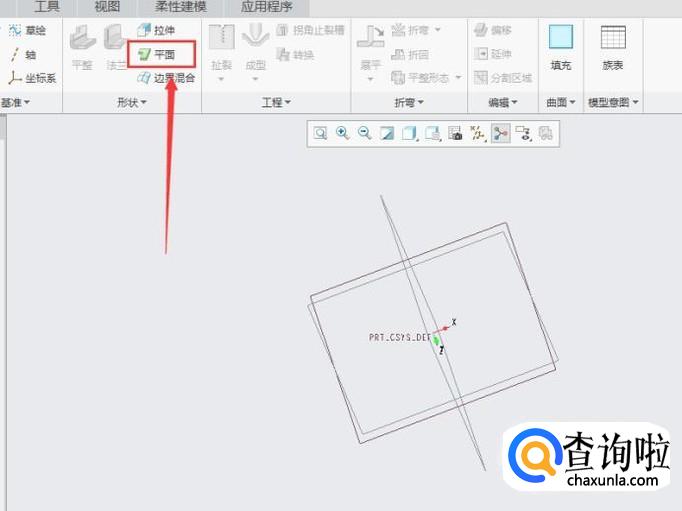

  点击“平面”命令，然后点击“参考”定义一个草绘平面，以“TOP”平面为例，如图所示。


• 04

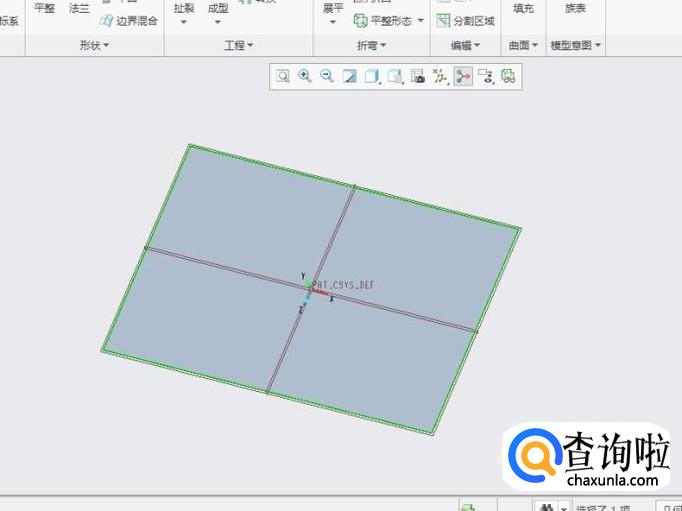

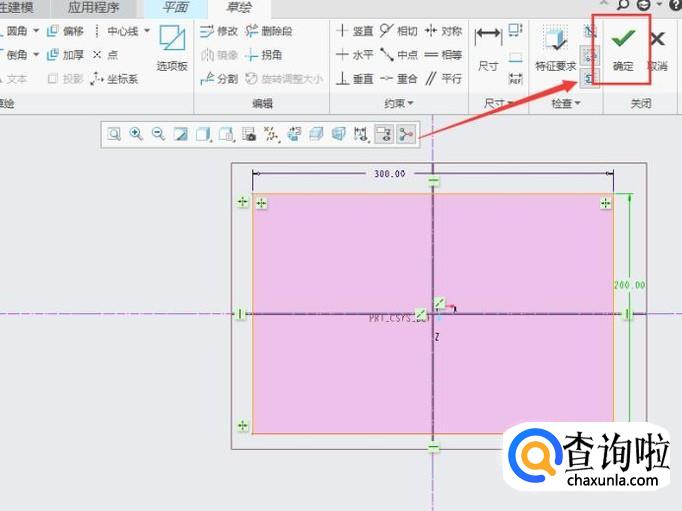

  绘制图示图形，创建平面板金第一壁，如图所示。


• 05

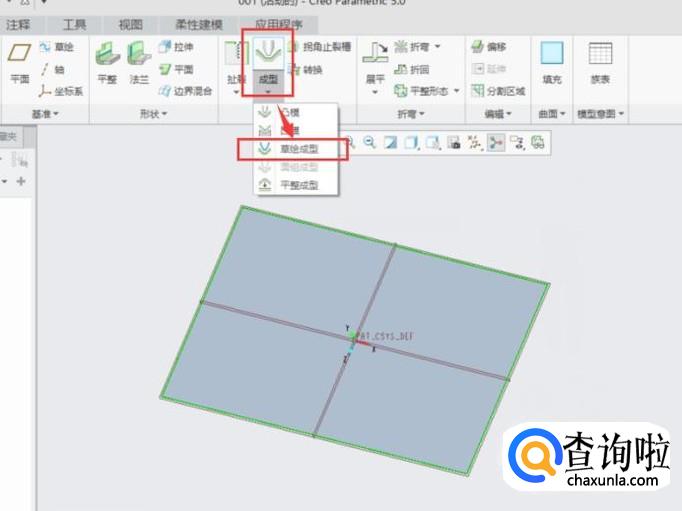

  在工具栏中找到成型命令，打开下拉菜单，打开“草绘成型”命令，进入草绘成型操控板，如图所示。


• 06

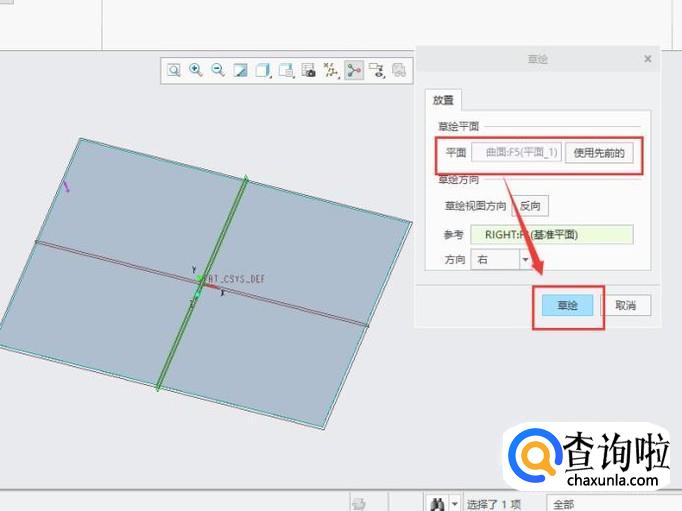

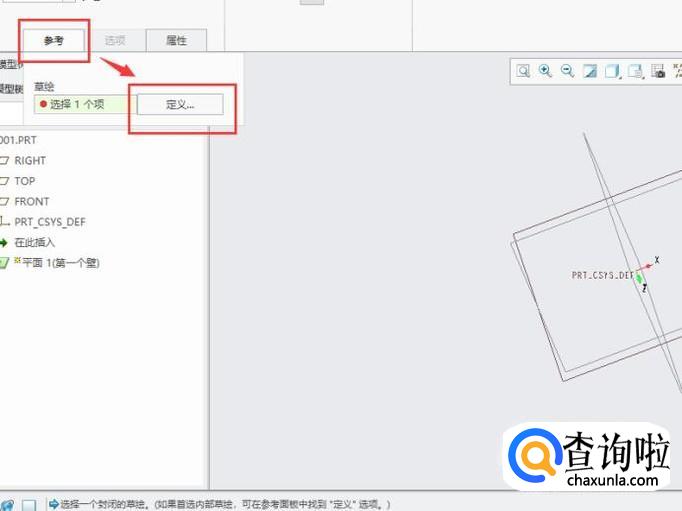

  选择第一壁的一个面为草绘面，点击“草绘”进入草绘界面，如图所示。


• 07

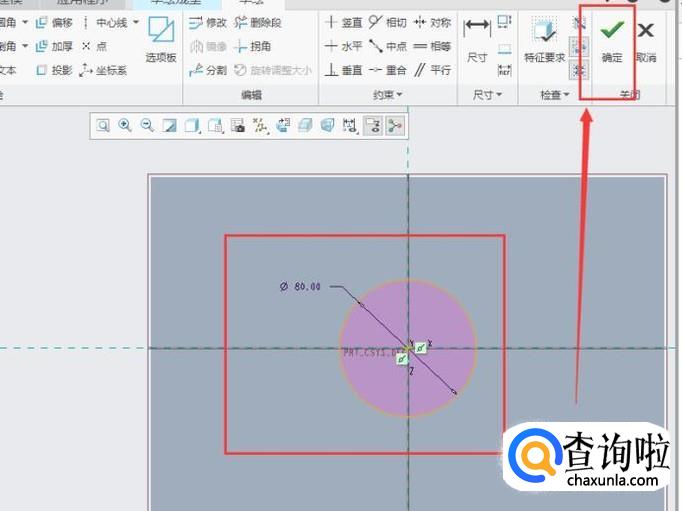

  在草绘面绘制一个圆，点击“确定”退出草绘面，如图所示。


• 08

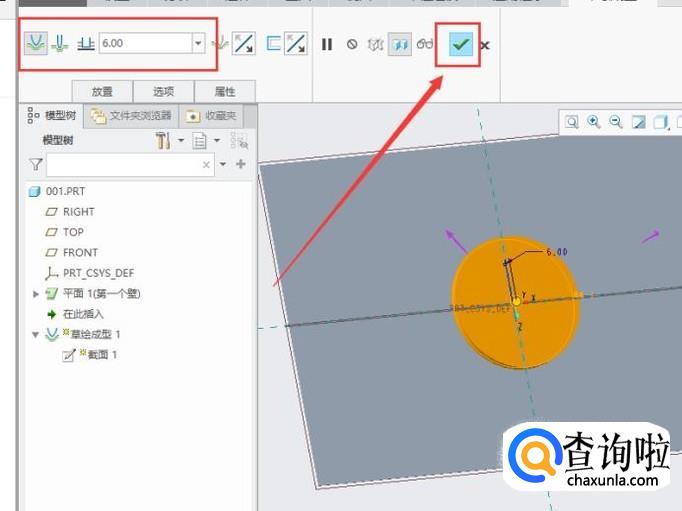

  选择成型的方式，并设置拉伸的深度为6，如图所示。


• 09

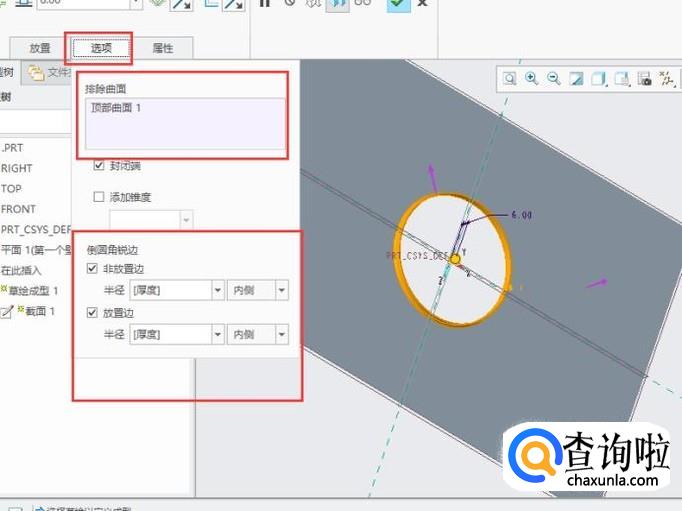

  点击“选项”，设置要排除的曲面，以及为锐边添加倒圆角，如图所示。


• 010

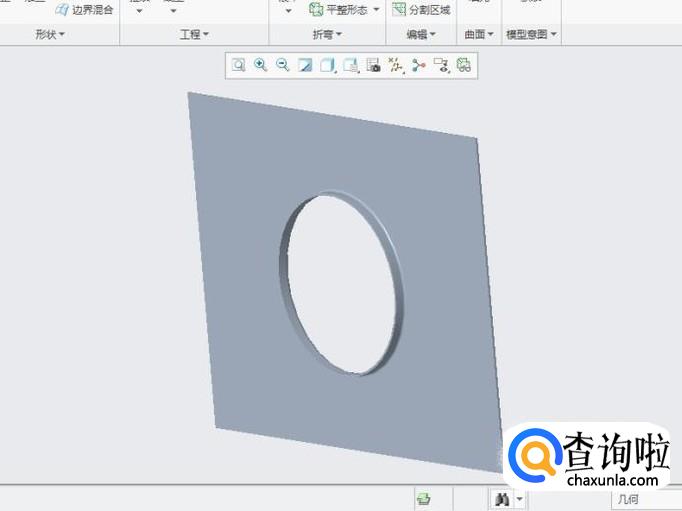

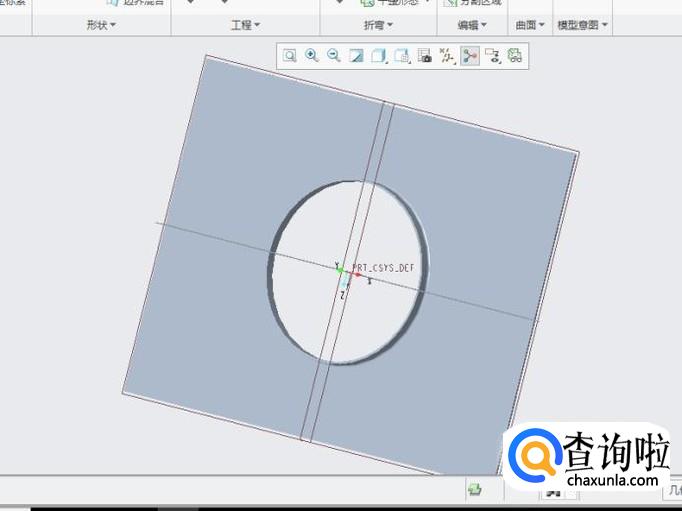

  所有设置完后，按确定完成创建，如图所示。
