贴片电阻功率及封装尺寸

详细内容

• 01

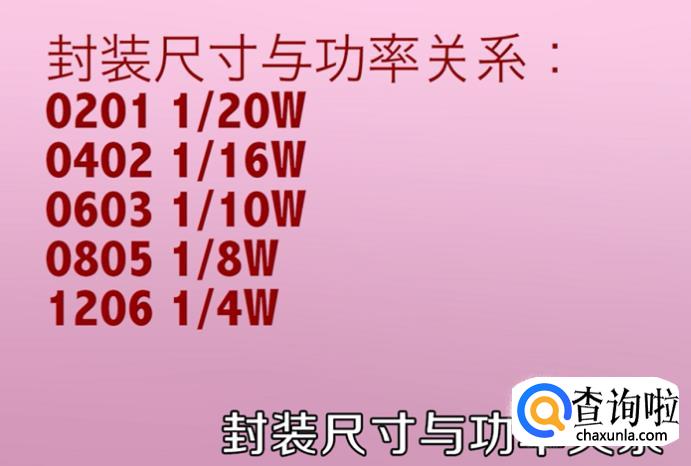

  封装尺寸与功率关系：


• 02

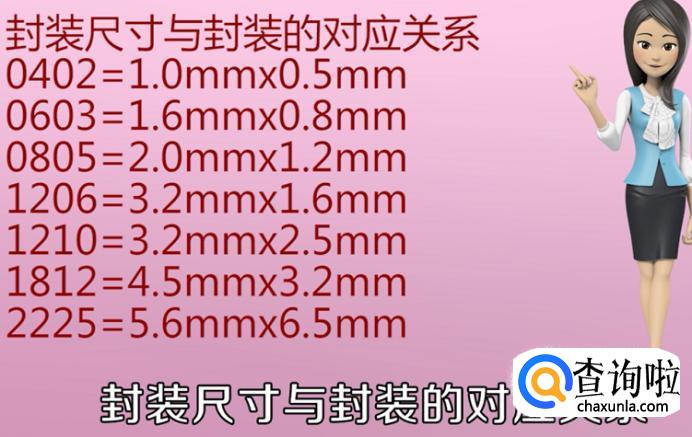

  封装尺寸与封装的对应关系


• 03

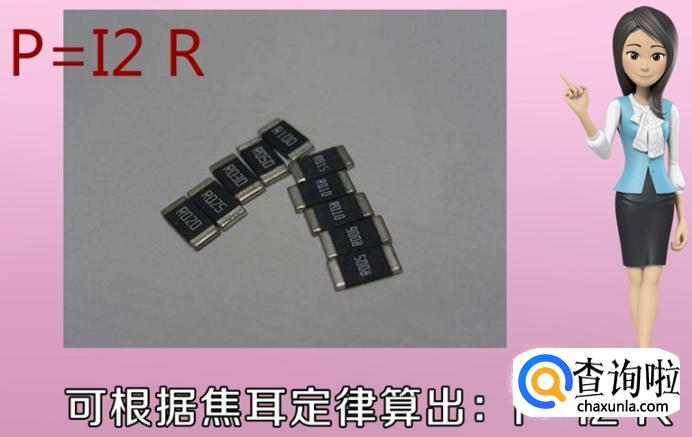

  贴片电阻的功率是指通过电流时由于焦耳热电阻产生的功率。可根据焦耳定律算出：P=I2 R。


• 04

  额定功率 ： 是指在某个温度下最大允许使用的功率，通常指环境温度为70°C时的额定功率。

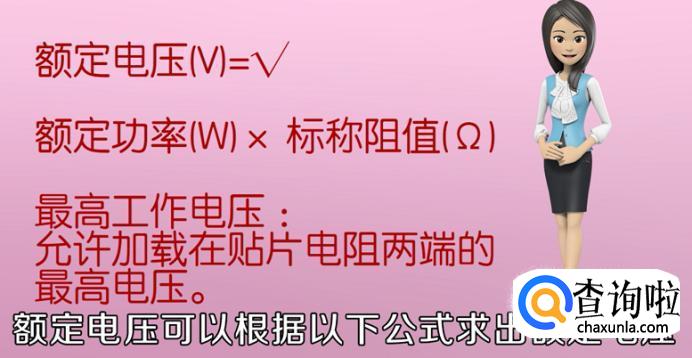

  额定电压：可以根据图中公式求出额定电压。


• 05

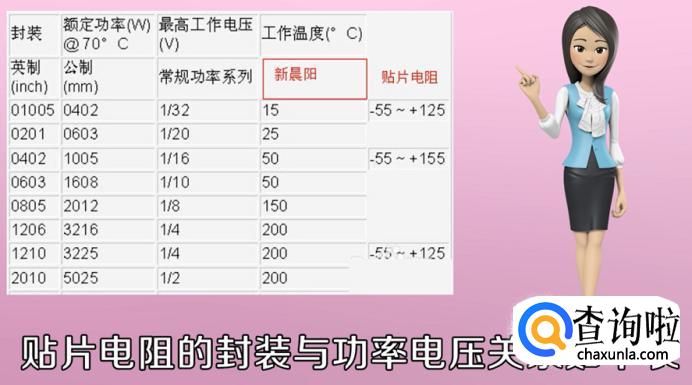

  贴片电阻的封装与功率、电压关系。


• 06

  注意事项 ：
  设计和使用贴片电阻时，最大功率不能超过其额定功率，否则会降低其可靠性。
  一般按额定功率的70%降额设计使用。
  也不能超过其最大工作电压，否则有击穿的危险。
  一般按最高工作电压的75%降额设计使用。

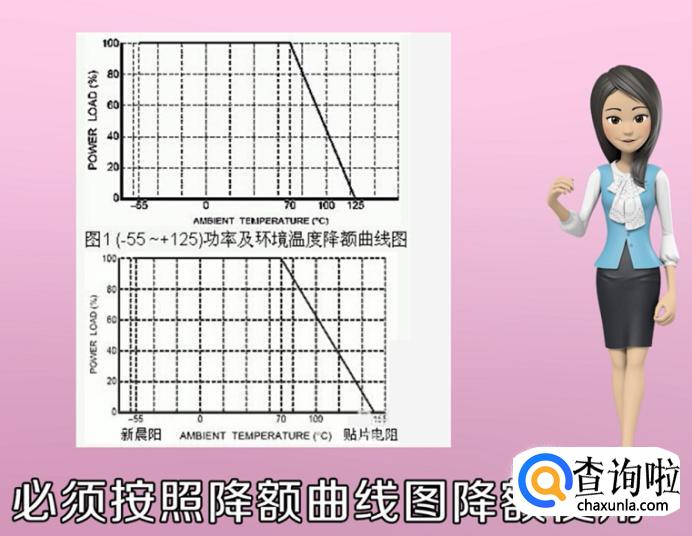

  当环境温度超过70°C，必须按照降额曲线图(图1,图2)降额使用。
