creo应用实例：如何用creo绘制出奔驰车标？

工具/材料

creo

详细内容

• 01

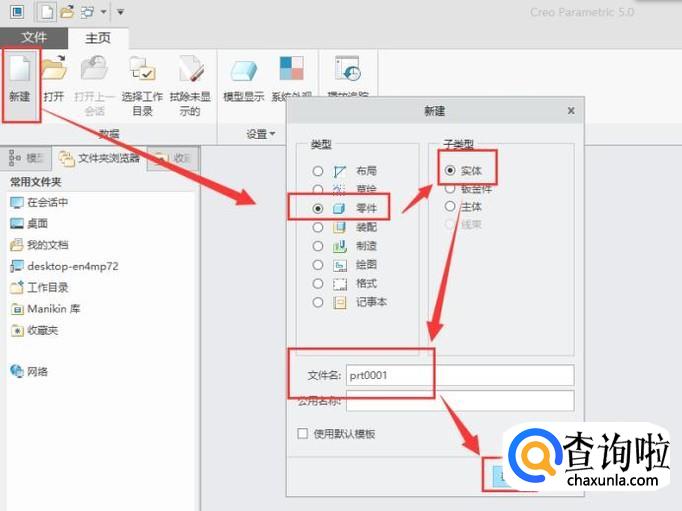

  打开creo软件，创建一个新的零件图，如图所示。


• 02

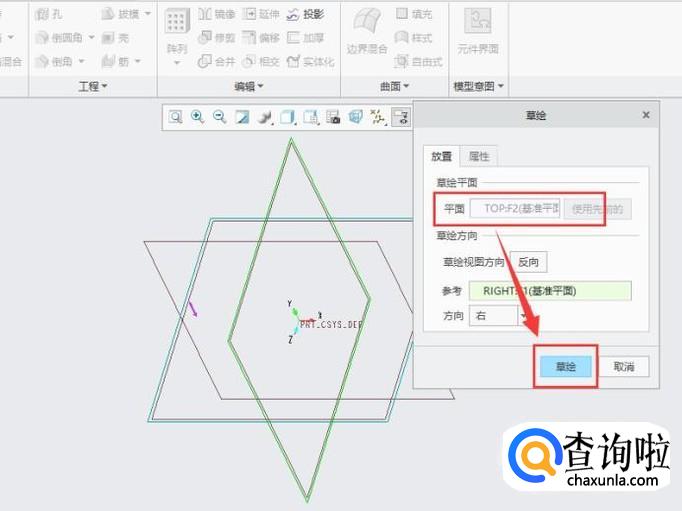

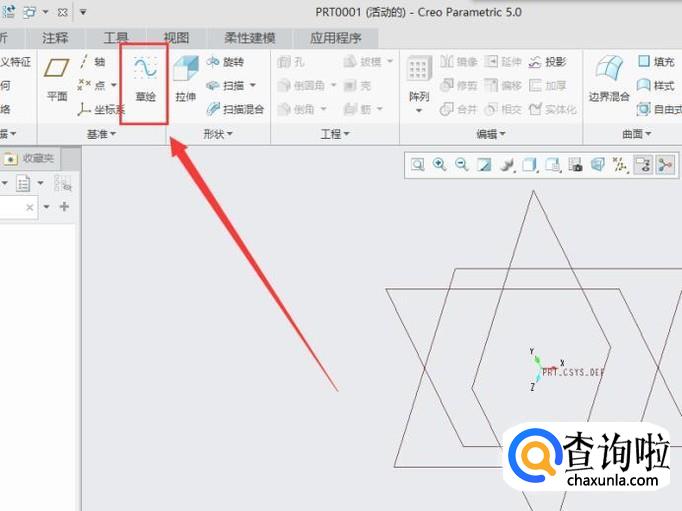

  进入之后，点击草绘命按钮，进入草绘，选择Top平面作为草绘平面，如图所示。


• 03

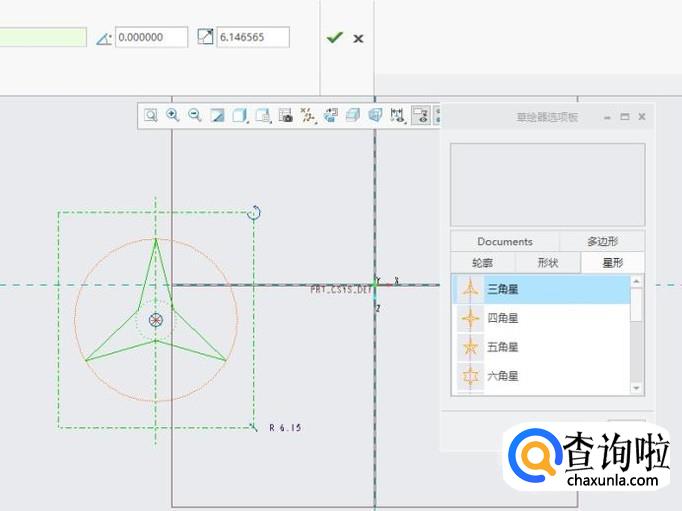

  点击“选项版”，选择“三角星”形，将其拖至草绘平面，如图所示。


• 04

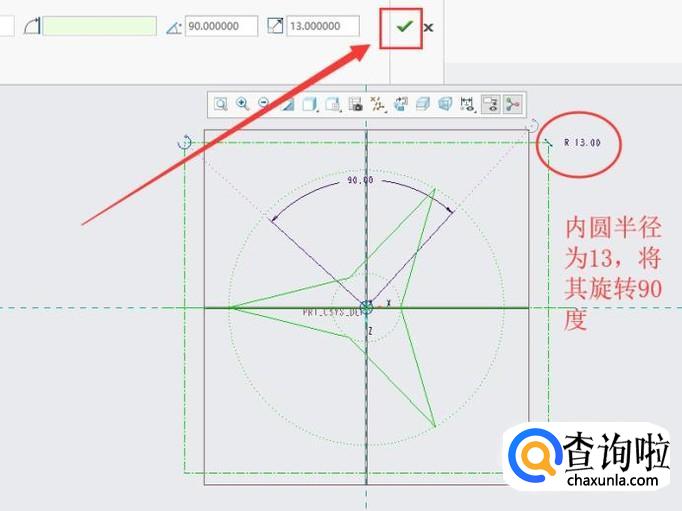

  修改数据如图，并将其约束到坐标原点，点击“确定”如图所示。


• 05

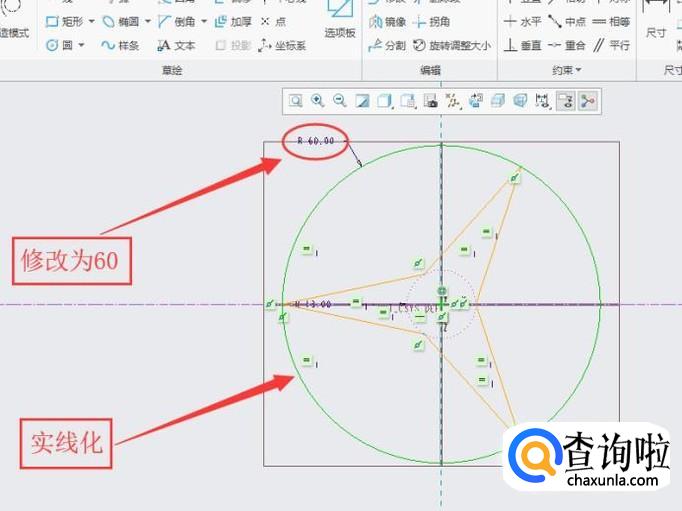

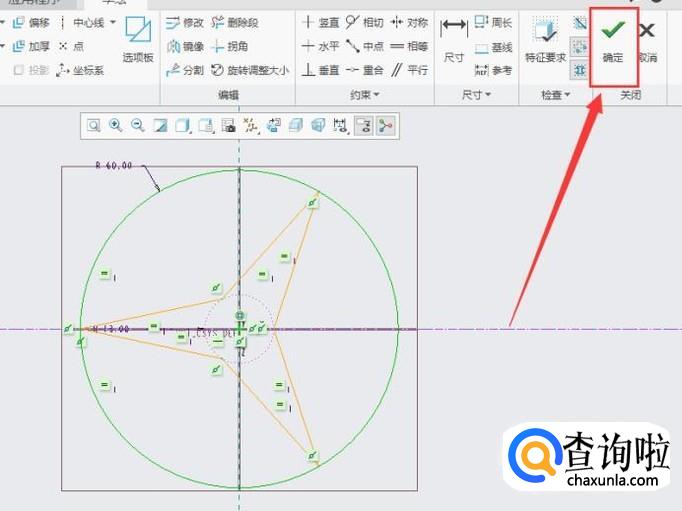

  将外面虚线圆实线化，将其半径修改为60，修改结果如图所示，然后点击“确定”按键。


• 06

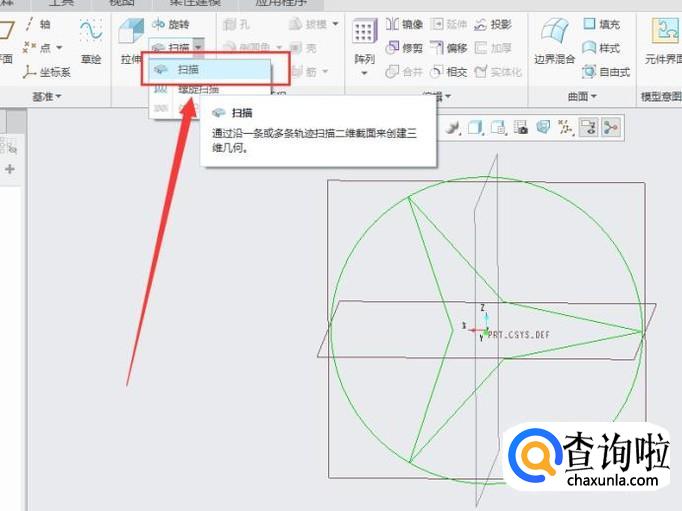

  点击“扫描”按键，进入扫描操作界面，如图所示。


• 07

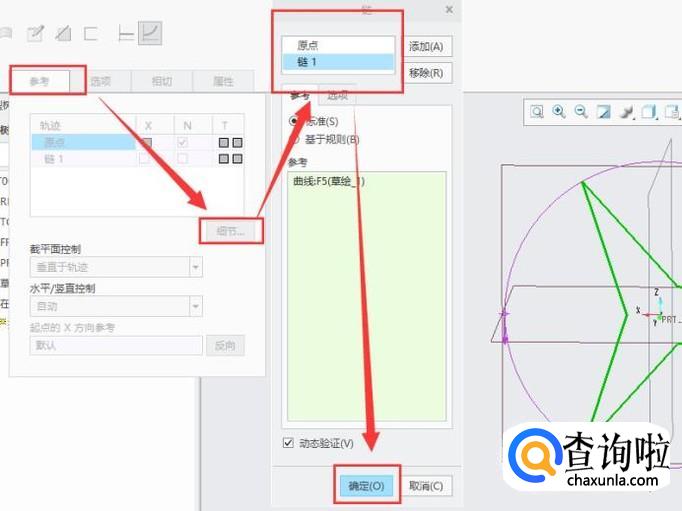

  进入之后，点击“参考”，然后选择“更多”，将外面的圆设置为原始轨迹，里面的三角星形为辅助轨迹，如图所示。


• 08

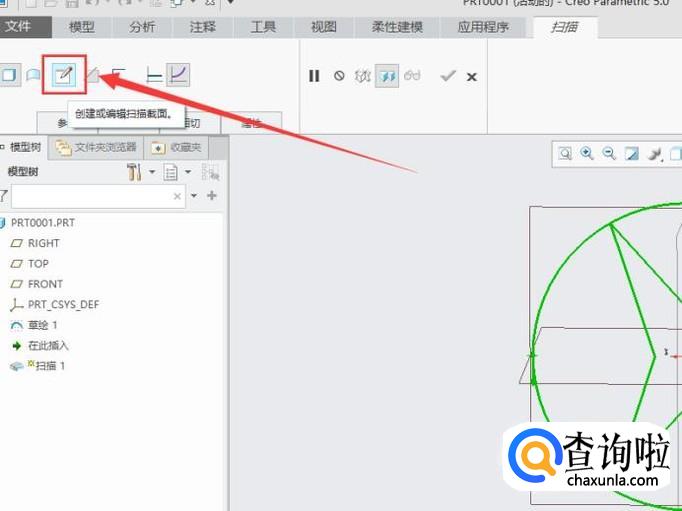

  点击“编辑扫描截面”，进入草绘剖面，如图所示。


• 09

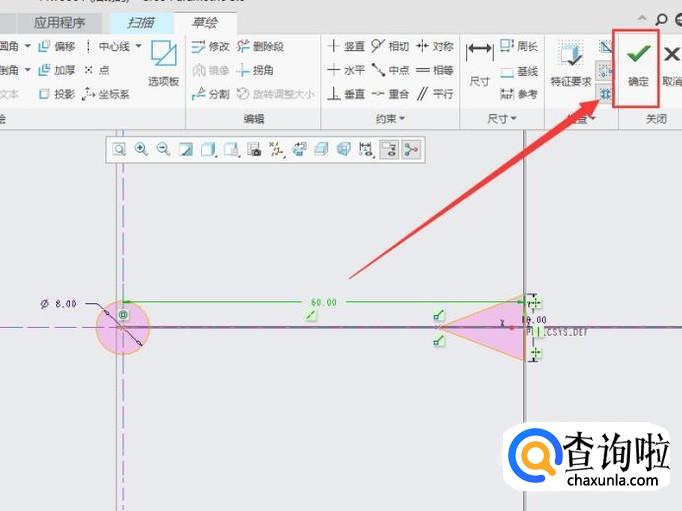

  在第一个端点绘制一个直径为8的圆，在第二个端点绘制一个对称的三角形，具体数据如图所示，最后点击“确定”即可。


• 010

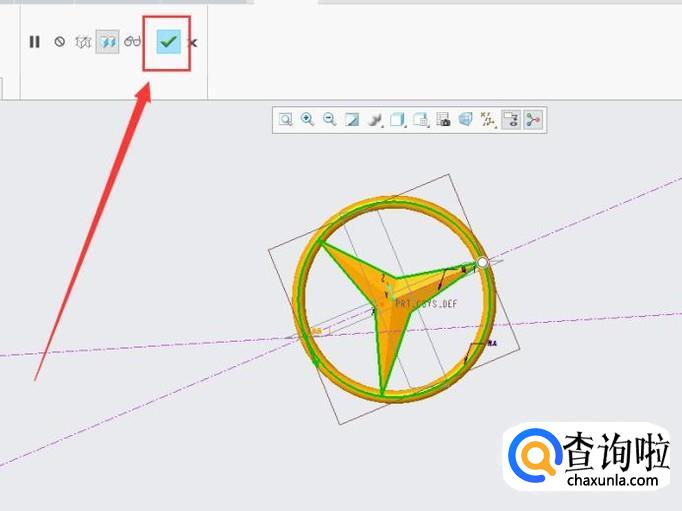

  返回到扫描界面，点击绿色对勾即可完成扫描操作，如图所示。


• 011

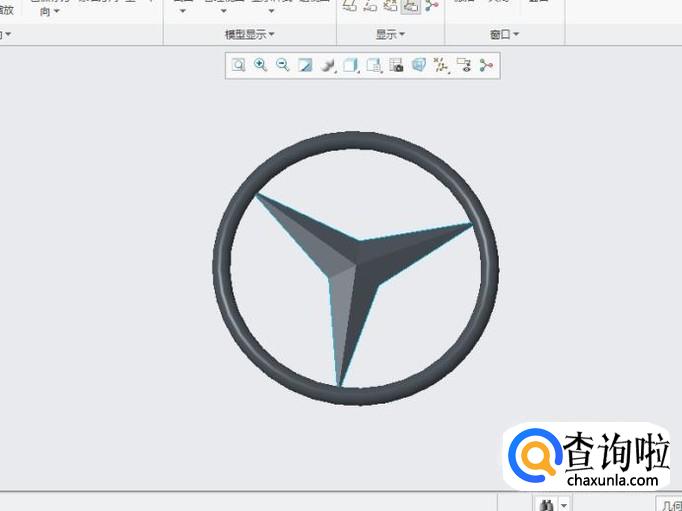

  将轨迹线隐藏掉，然后给零件上一个色即可，如图所示。
