电路图怎么看

简要回答

电路图就是能说明电子设备工作原理的图，一张电路图中可能有几十个甚至几百个零件、线路交错在一起，错综复杂，让人头大。那今天就来教大家电路图怎么看。

详细内容

• 01

  认真阅读图注
  认真阅读图注，了解电路图的名称、技术规范，明确图形符号的含义，建立元器件和图形符号间一一对应的关系，这样才能快速准确地识图。


• 02

  掌握回路的原则
  在电学中，回路是一个最基本、最重要，同时也是最简单的概念，任何一个完整的电路都由电源、用电器、开关、导线等组成。对于直流电路而言，电流总是要从电源的正极出发，通过导线，经保险丝、开关到达用电器，再经过导线（或搭铁）回到同一电源的负极，在这一过程中，只要有一个环节出现错误，此电路就不会正确、有效。


• 03

  熟悉开关作用和状态
  开关是控制电路通断的关键，电路中主要的开关往往汇集许多导线如点火开关、车灯开关。


• 04

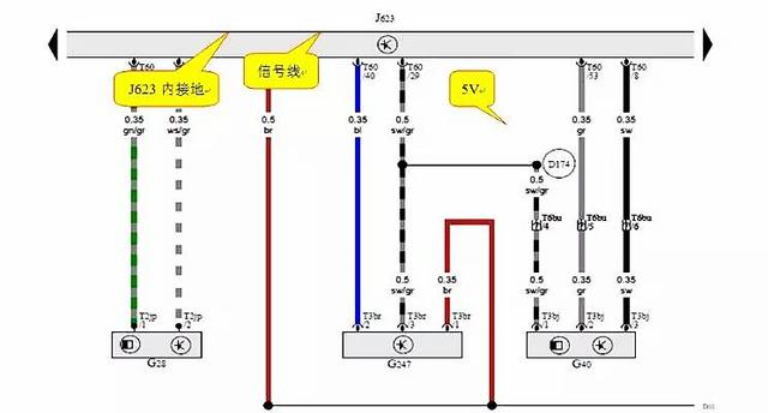

  了解汽车电路图的一般规律
  电源部分到各电器保险丝或开关的导线是电器设备的公共正极线，在电路原理图中一般画在电路图的上部。标准画法的电路图，开关的触点位于零位或静态，即开关处于断开状态或继电器线圈处于不通电状态，晶体管、晶闸管等具有开关特性的元件的导通与截止视具体情况而定。


• 05

  识图的一般方法先看全图，把一个个单独的系统框出来
  一般来讲，各电器系统的电源和电源总开关是公共的，任何一个系统都应该是一个完整的电路，都应遵循回路原则。分析各系统的工作过程、相互间的联系。在分析某个电器系统之前，要清楚该电器系统所包含各部件的功能、作用和技术参数等。



特别提示

也可以根据电流的走向来看电路图，正极时起点，负极是终点。
