creo常见的零件建模（1）

工具/材料

creo5.0

详细内容

• 01

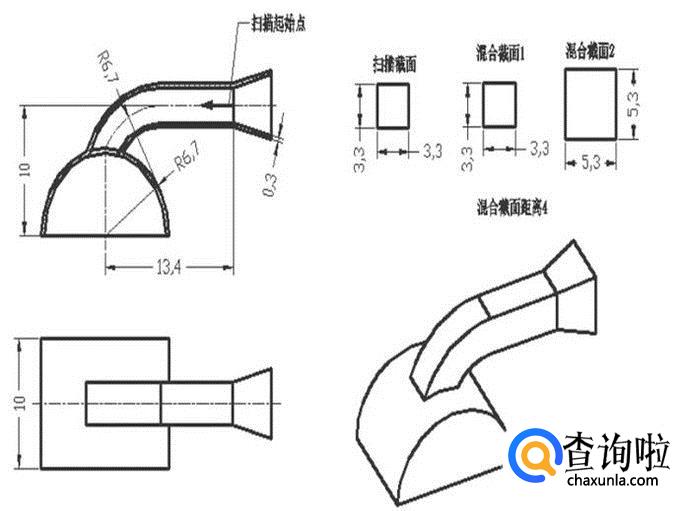

  需要用creo创建零件模型的三视图如图所示。


• 02

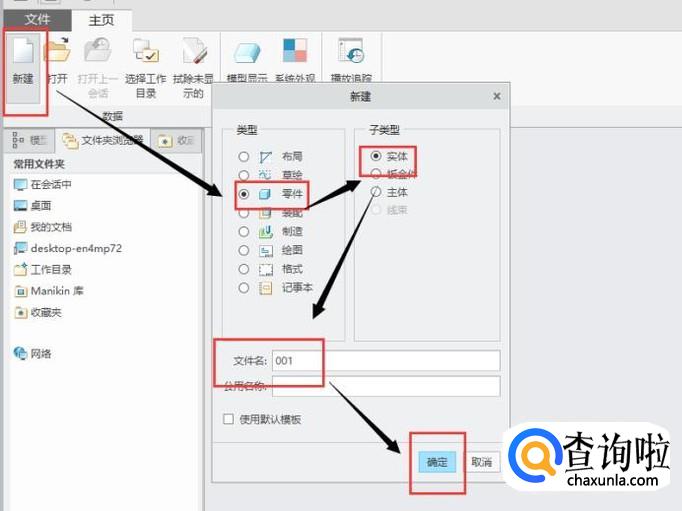

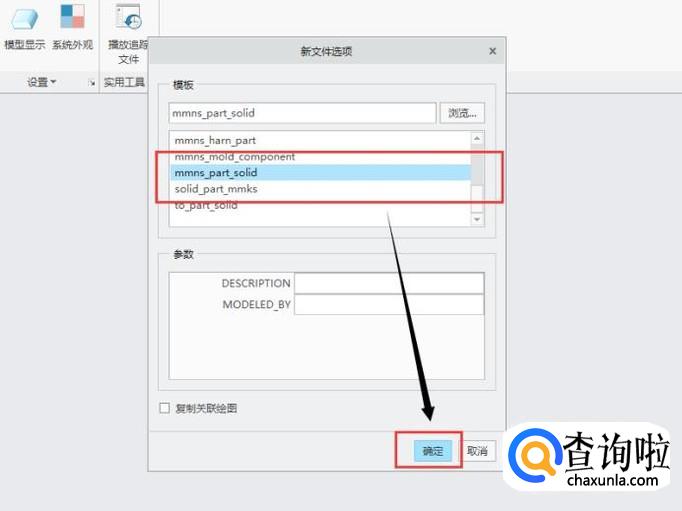

  打开creo软件，创建一个新的零件模型，如图所示。


• 03

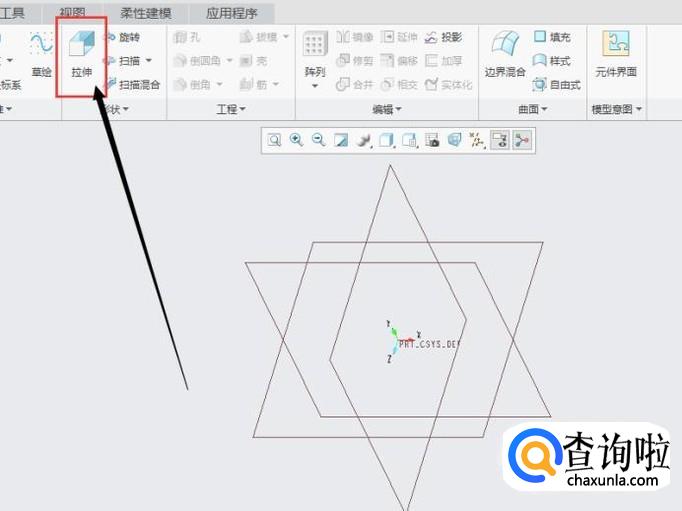

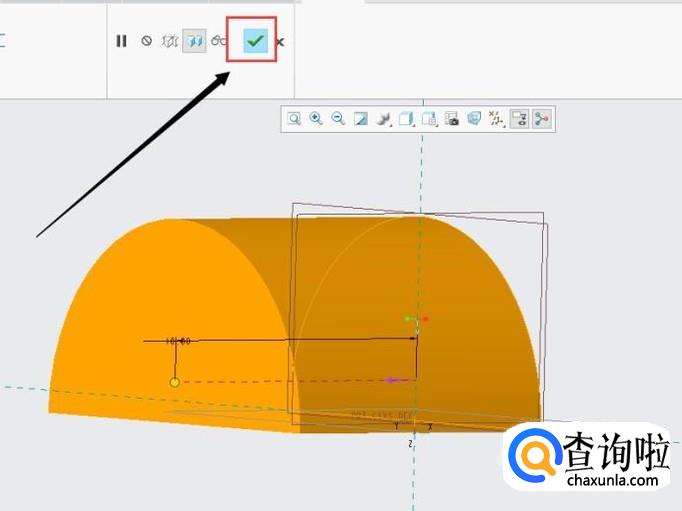

  点击“拉伸”功能键，创建R6.7的半圆柱部分，如图所示。


• 04

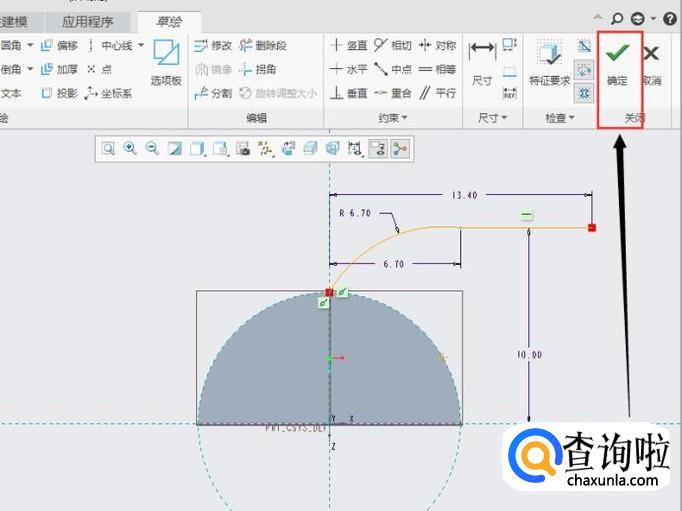

  选择草绘命令，在草绘界面绘制一条扫描轨迹，如图所示。


• 05

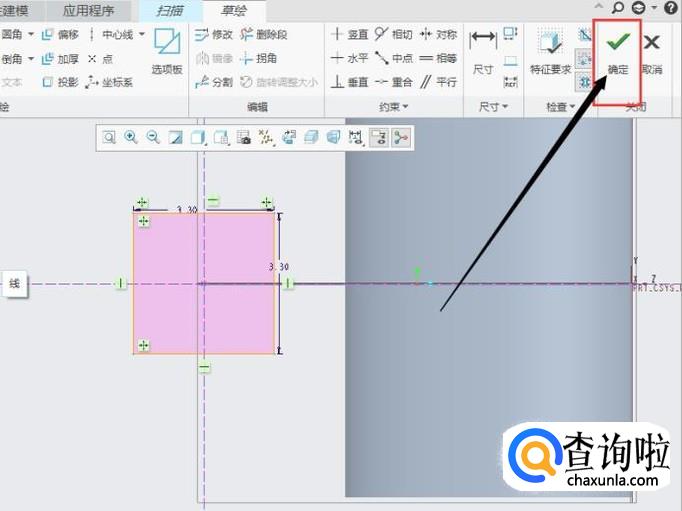

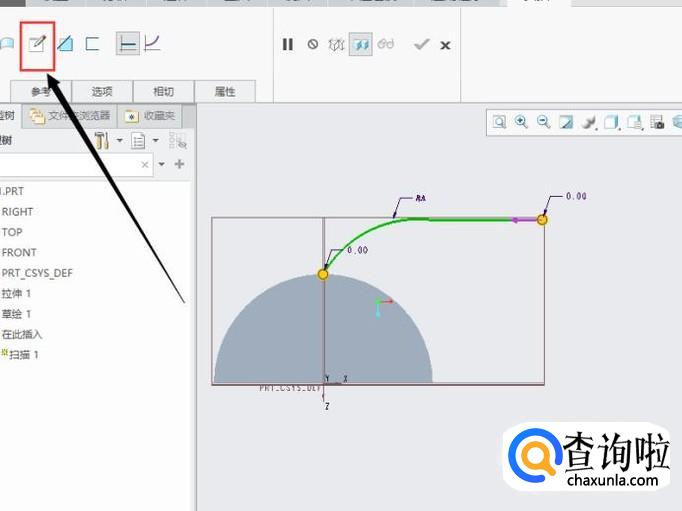

  选中草绘界面的曲线，然后选择“扫描”命令，如图所示。


• 06

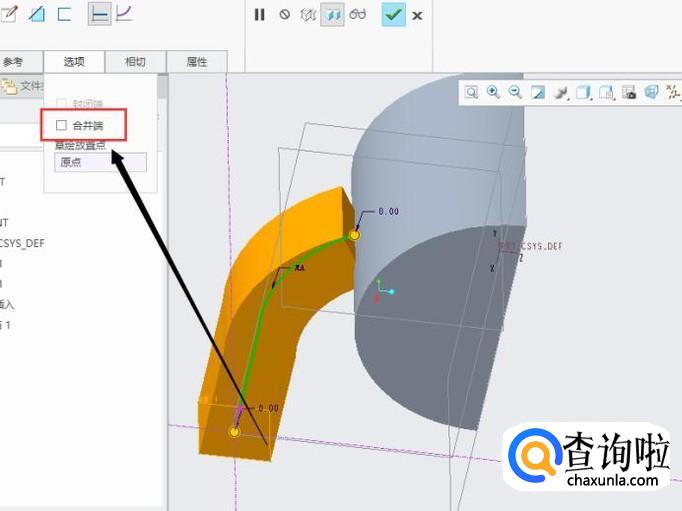

  注意扫描出来的部分在交汇处是不合并的，点击“选项”将“合并端”打上对勾，如图所示。


• 07

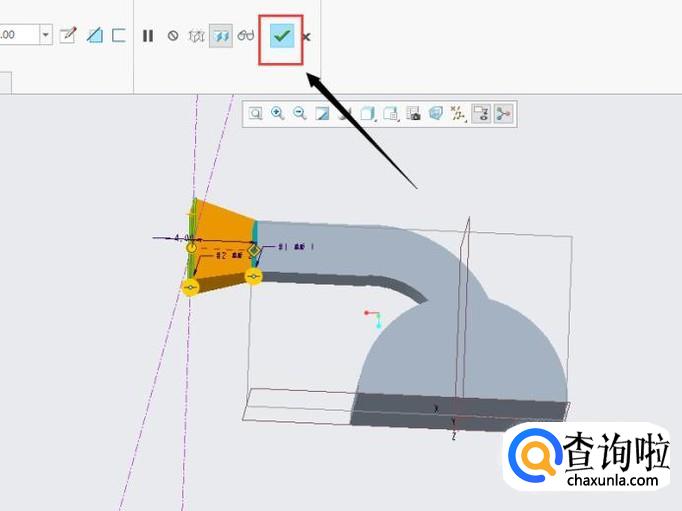

  选择“混合”命令，做出棱台部分，如图所示。


• 08

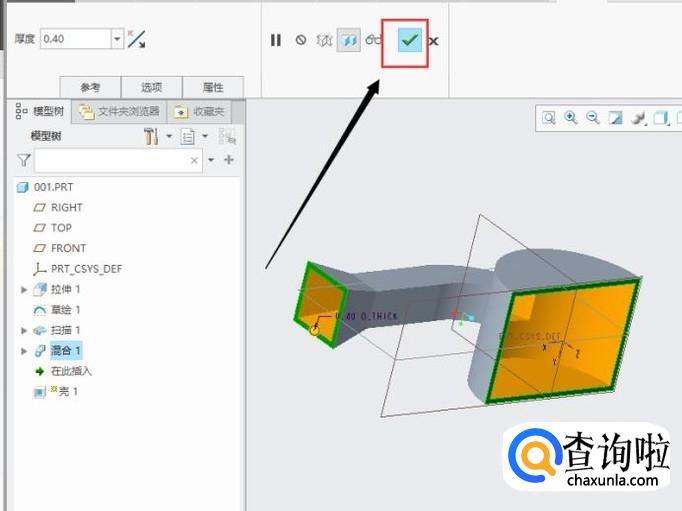

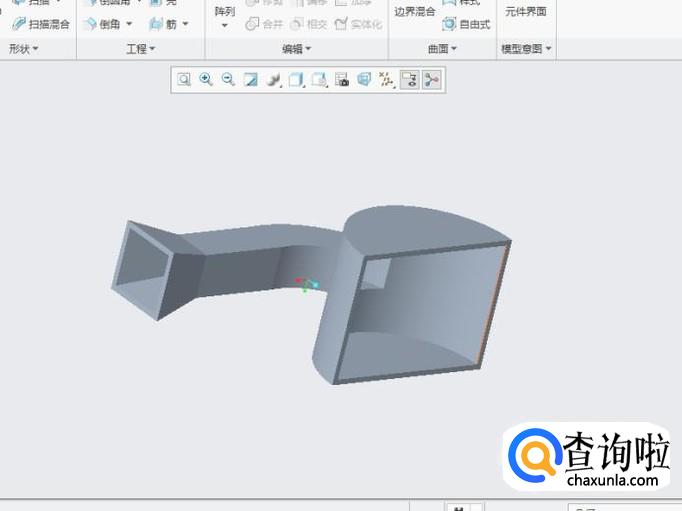

  点击“壳”命令，创建出0.4厚度的壳，点击“绿色对勾”完成创建，如图所示。
