creo怎么画弹簧？

工具/材料

creo5.0

详细内容

• 01

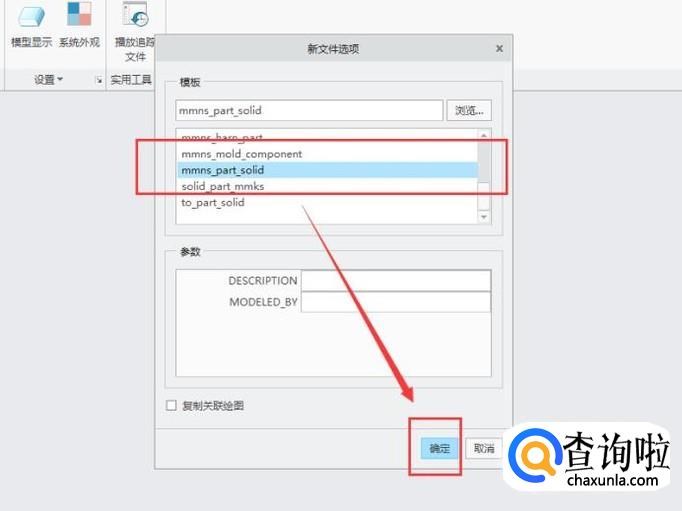

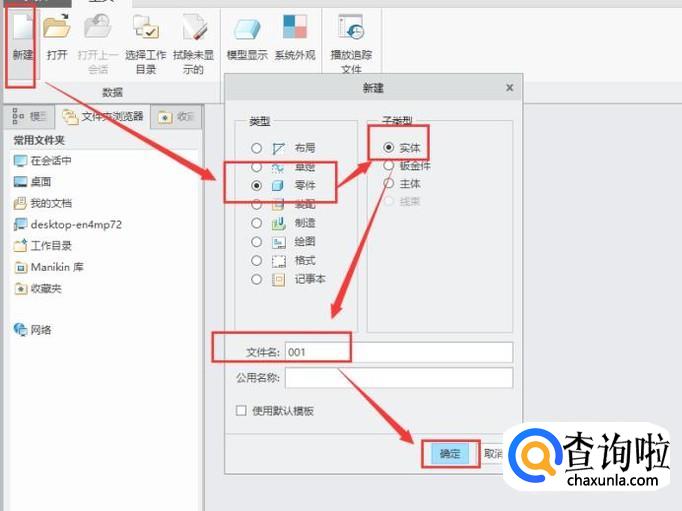

  打开creo软件，创建一个新的零件，如图所示。


• 02

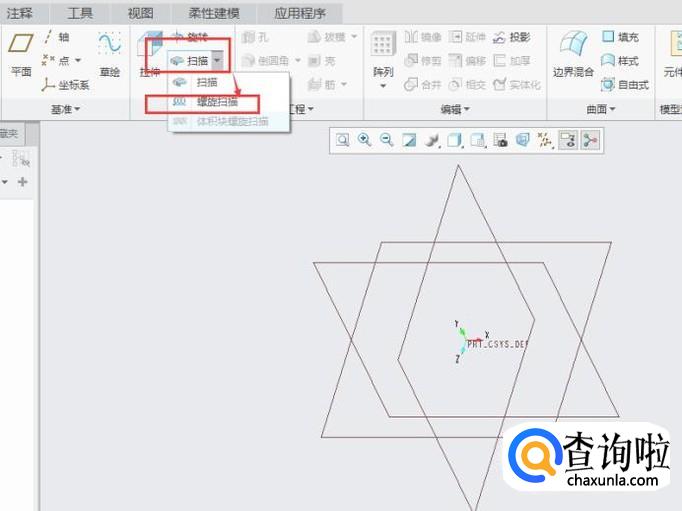

  在菜单中点击“扫描”，然后点击“螺旋扫描”，如图所示。


• 03

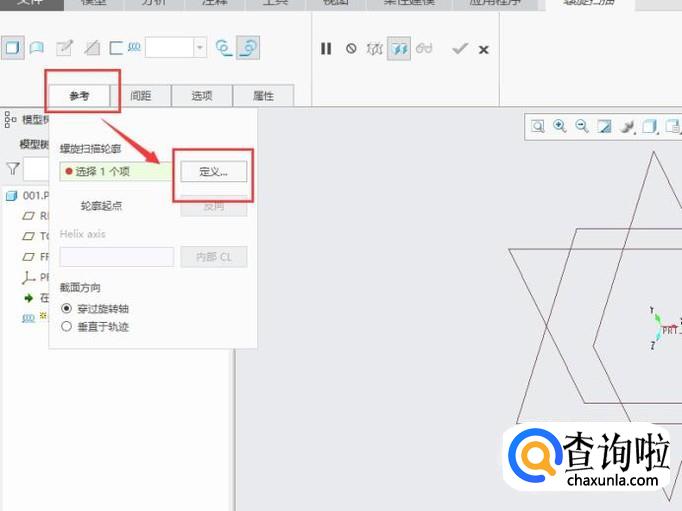

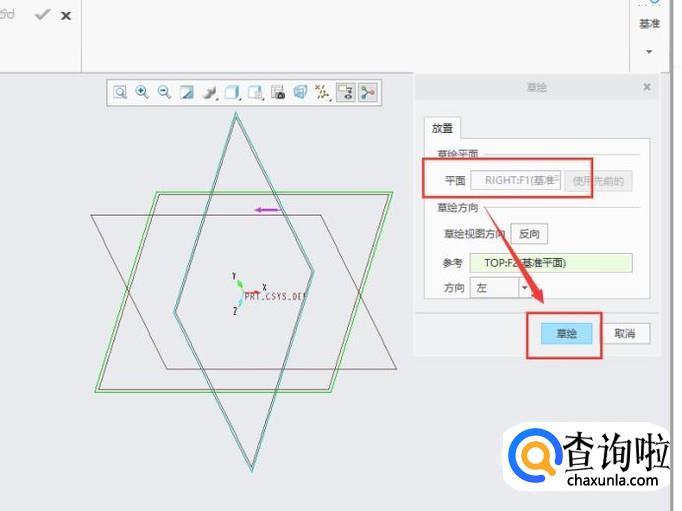

  在螺旋扫描操作页面，点击“参考”，然后点击“定义”设置草绘平面，如图所示。


• 04

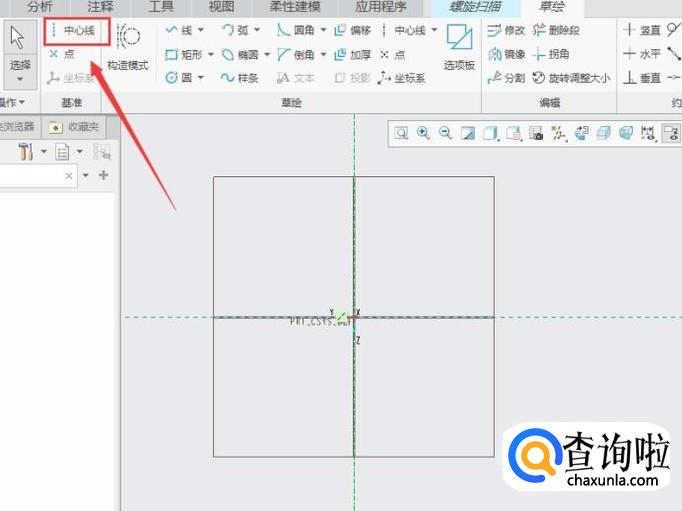

  点击“中心线”，画出旋转中心，如图所示。


• 05

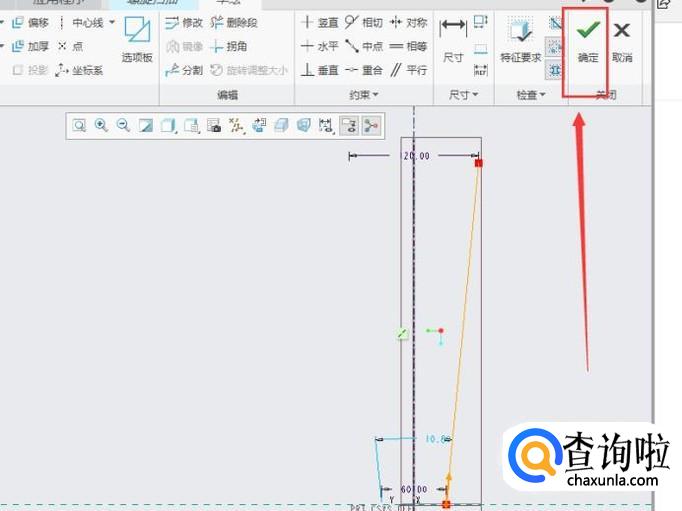

  画出弹簧的外形线，也是螺旋的轨迹线，此线必须是开口的，只能在旋转中心的一侧，如图所示。


• 06

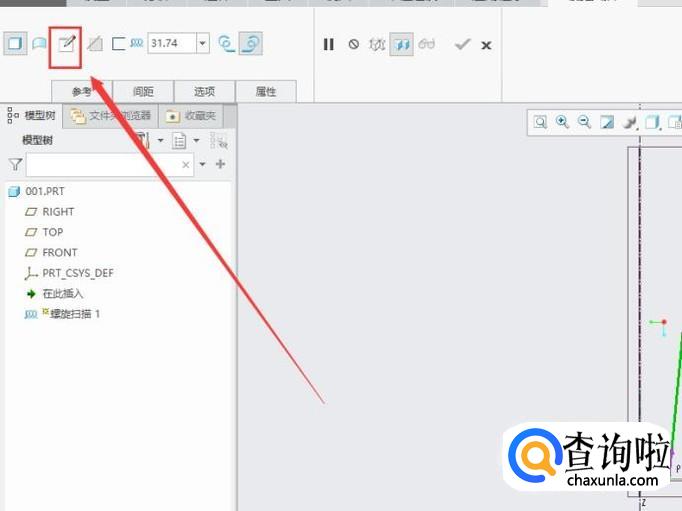

  在螺旋扫描页面，点击“创建扫描截面”功能键，进入弹簧截面图绘制，如图所示。


• 07

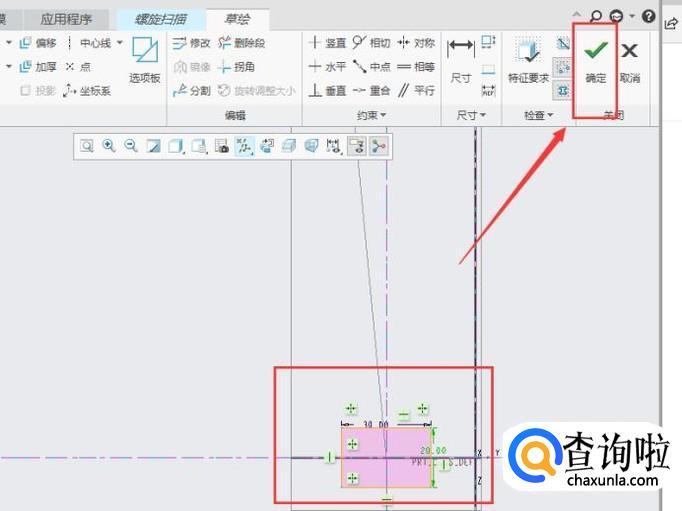

  绘制一个封闭的图形，此图形也要在旋转中心的一侧，在这以矩形为例，如图所示。


• 08

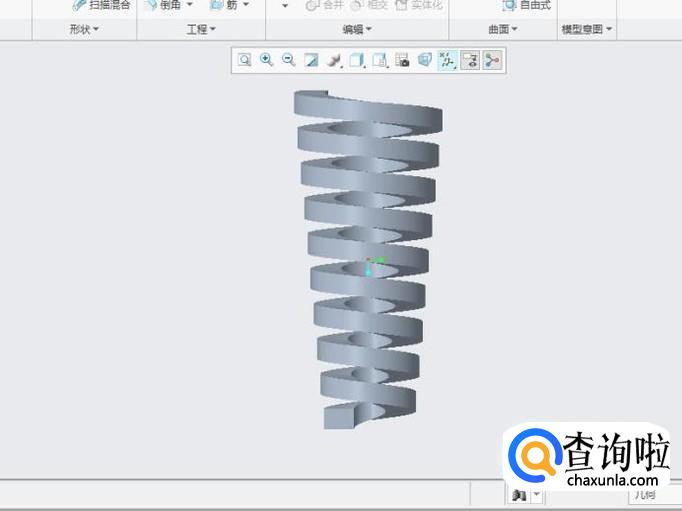

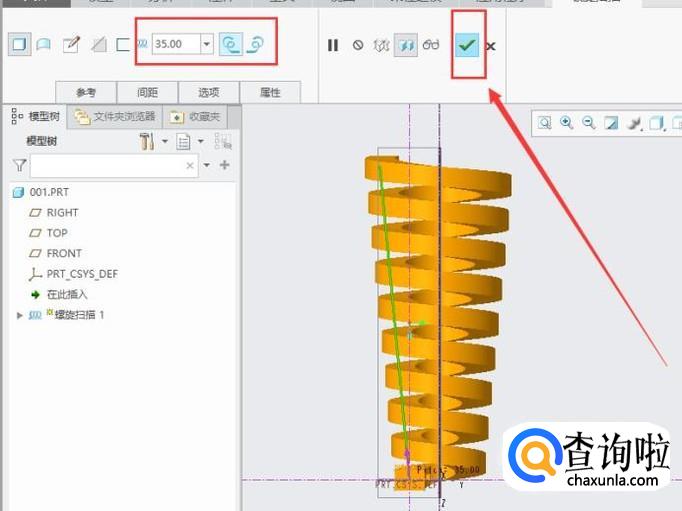

  设置弹簧参数，输入间距值，选择螺旋方向，默认是右旋弹簧，最后点击“绿色对勾”即可得到弹簧，如图所示。
