SolidWorks中如何快速插入文字并拉伸成实体？

工具/材料

电脑

SolidWorks软件

详细内容

• 01

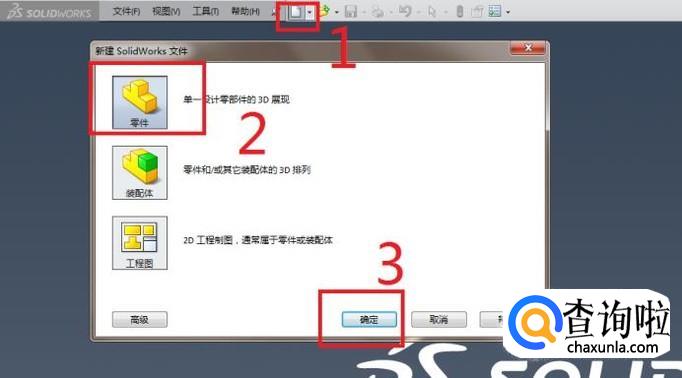

  如下图所示，打开SolidWorks软件，新建一个零件文件。
  具体步骤：
  1、打开软件，点击“新建”图标
  2、选择“零件”
  3、点击“确定”


• 02

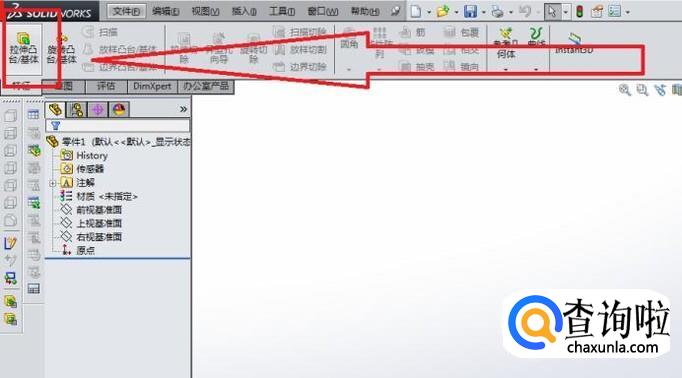

  如下图红色框选所示，一个新的零件文件新建成功，然后在特征工具栏中点击“拉伸凸台/基体”图标，几乎拉伸命令。


• 03

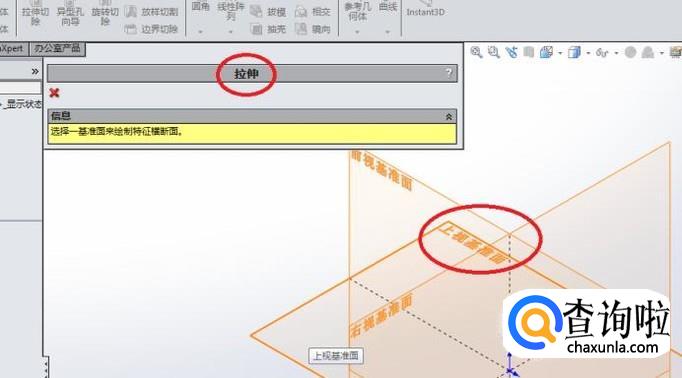

  完成第2步，软件就如下图所示，弹出“拉伸对话框”，并根据对话框中的信息：选择一基准面来绘制特征横断面。笔者选择了“上视基准面”。


• 04

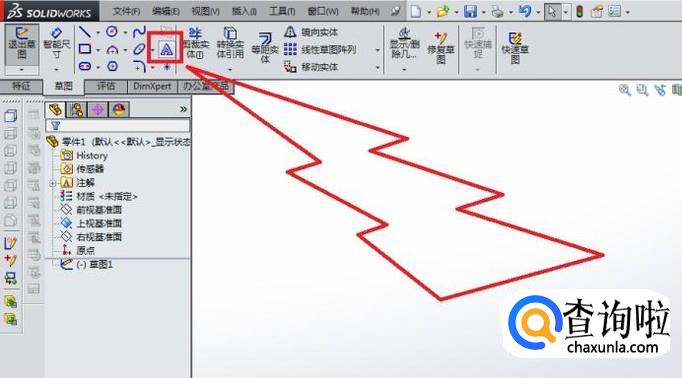

  如下图所示，刚选择完基准面，软件就自动进入到草图环境，并自动调整视图方向。然后，请你们注意红色箭头和框选，这个红色框选中的字母“A”就是我们要找的“草图文字”快捷图标。点击它。


• 05

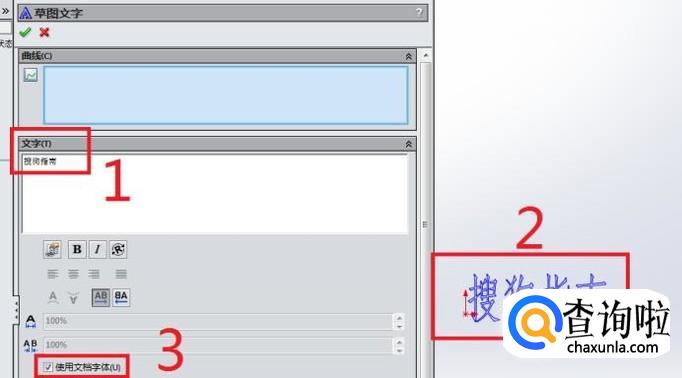

  如下图所示，软件弹出了“草图文字”对话框，按照下图红色数字。
  1、在这里输入文字“酷知网”。
  2、是草图中预览的文字效果。
  3、软件默认的是勾选了这个“使用文档字体”，这在后面是要取消的。


• 06

  如下图所示，

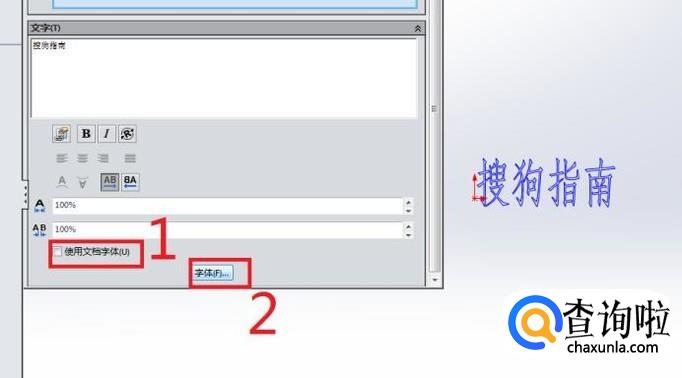

  1、取消勾选“使用文档字体”
  2、点击“字体”，进行字体的设置。

  说明一下，软件默认的文档字体有的文字拉伸出来不好看，有的甚至拉伸不出来，所以，我们可以通过这里自己设置字体。


• 07

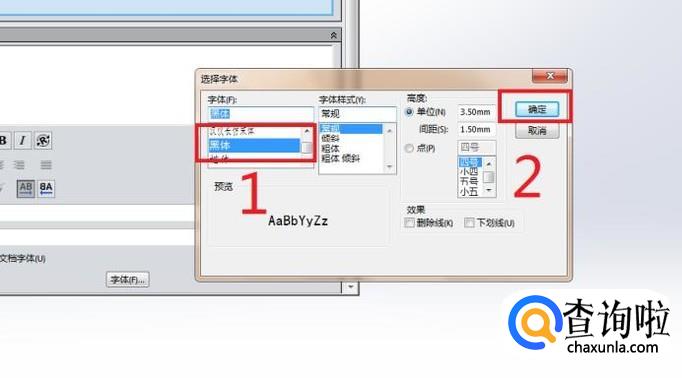

  如下图所示，弹出了“选择字体”对话框，不管软件之前默认的字体是什么，以下是笔者设置的字体
  1、选择“黑体”，样式、高度什么的都默认。
  2、点击“确定”。


• 08

  文字字体设置完毕，如下红色数字顺序进行操作。

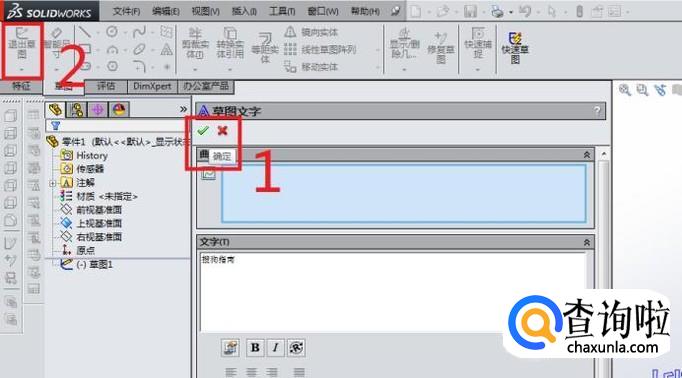

  1、点击“草图文字”对话框左上角的√，完成草图文字设置。
  2、点击“退出草图”。


• 09

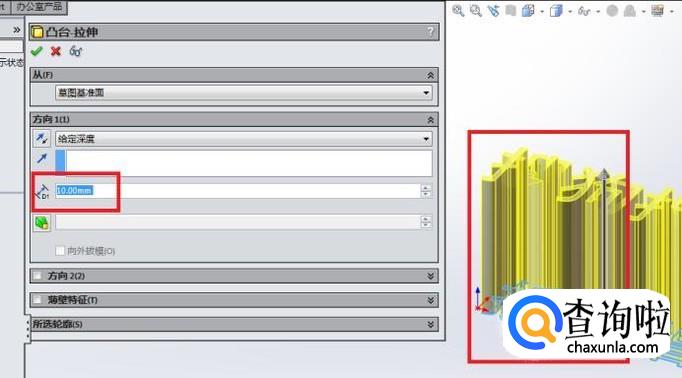

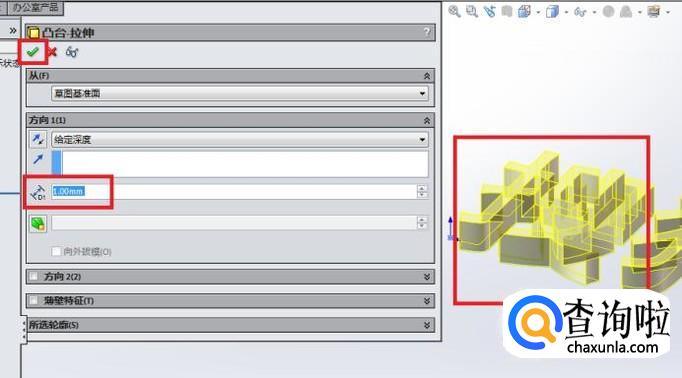

  如下图所示，上一步点击了“退出草图”之后，软件就自动回到了“凸台-拉伸”对话框，注意红色框选，左边是默认的拉伸高度为10mm，右边的是预览效果，对这拉伸高度不满意，我们可以更改。


• 010

  如下图红色框选所示，将高度改为1mm，然后预览效果就出来了，这下看起来舒服多了，然后点击对话框左上角的√，完成拉伸。


• 011

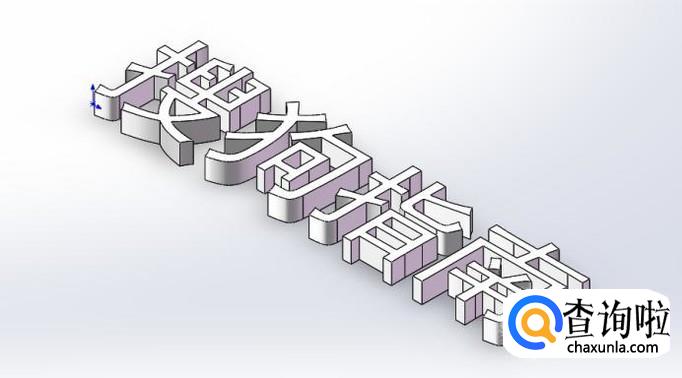

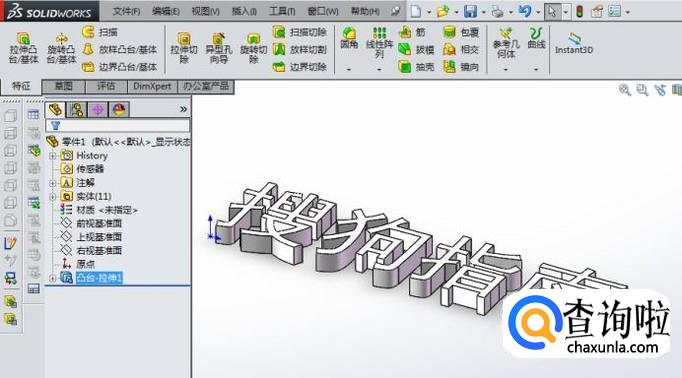

  如下图所示，一个“酷知网”字形的实体零件就成功了



特别提示

SolidWorks软件三维环境中想要插入文字，只能插入“草图文字“，将文字变成实体，则不仅仅只有拉伸一种方法，其他方法有待你们去探索。
