proe5.0扫描混合命令怎么用

详细内容

• 01

  我们以下图为例。如图，我们要通过扫描混合命令来扫描出图形中的共性部分。


• 02

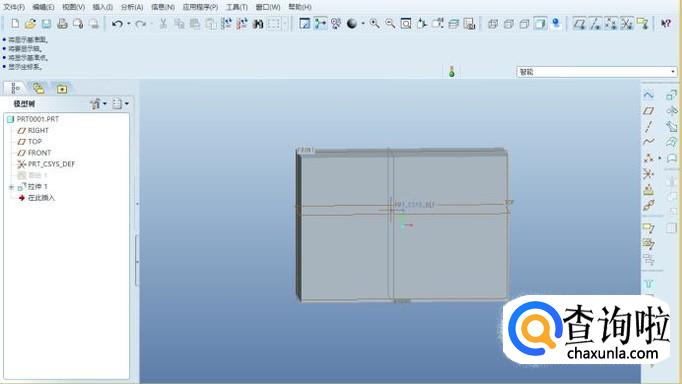

  打开proe5.0，新建一个零件，再建一个长方体。如图


• 03

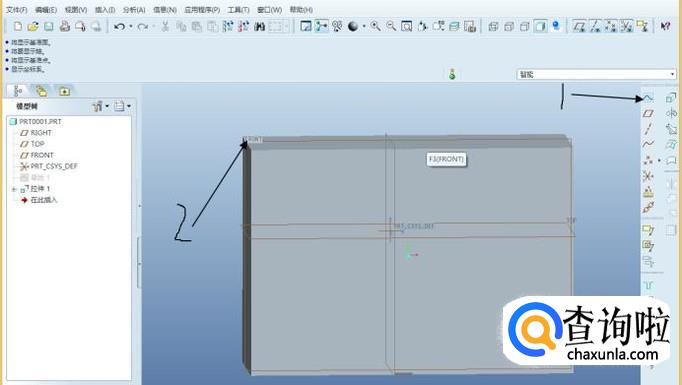

  点击草绘，再点击front平面。如图


• 04

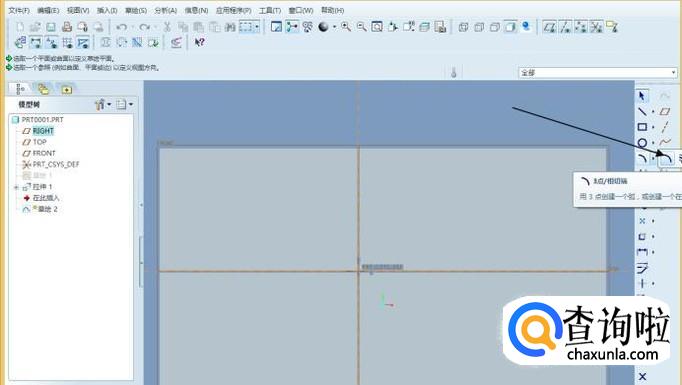

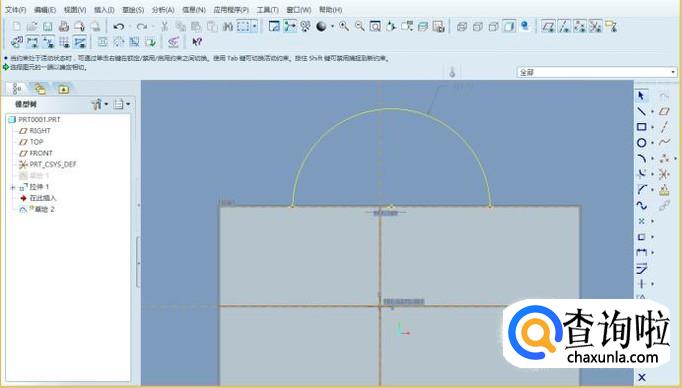

  再点击圆弧命令，草绘圆弧。如图


• 05

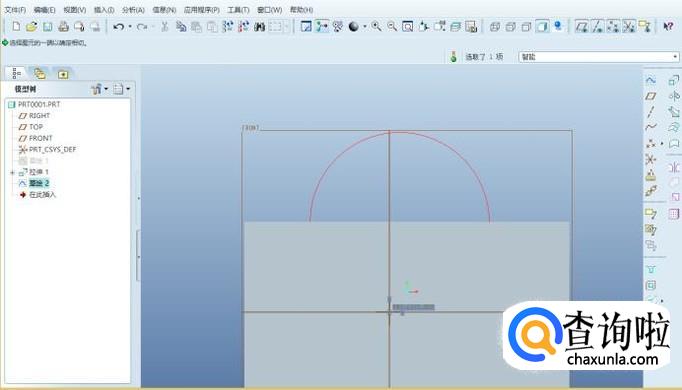

  点击右下方的√后如图


• 06

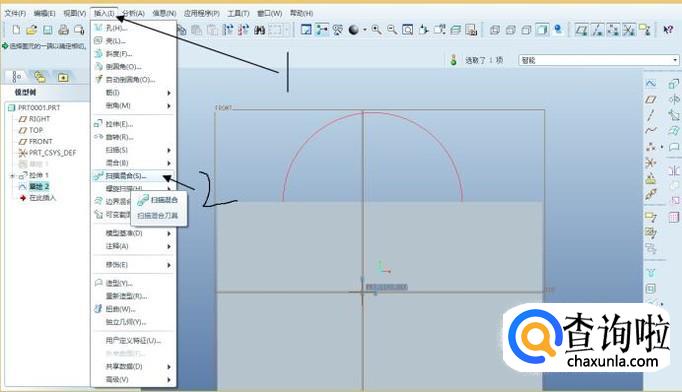

  点击插入——扫描混合。如图


• 07

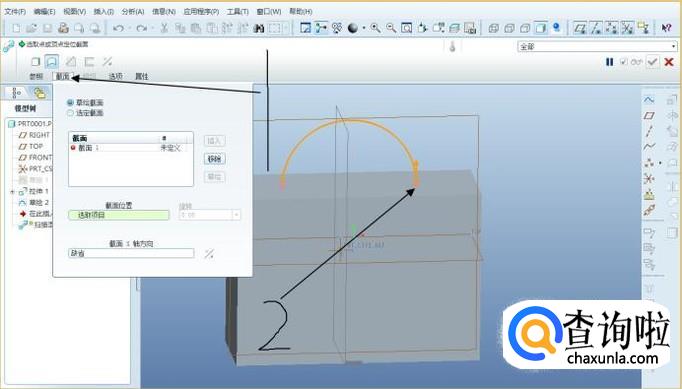

  点击截面，再点击端点，然后点击草绘。如图

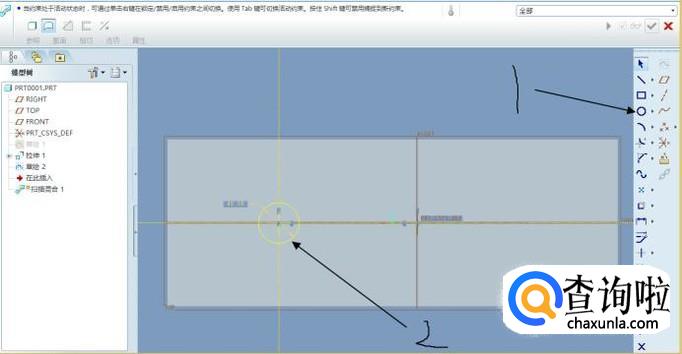

• 08

  绘制一个圆形，如图。绘制完后点击右下方的√。

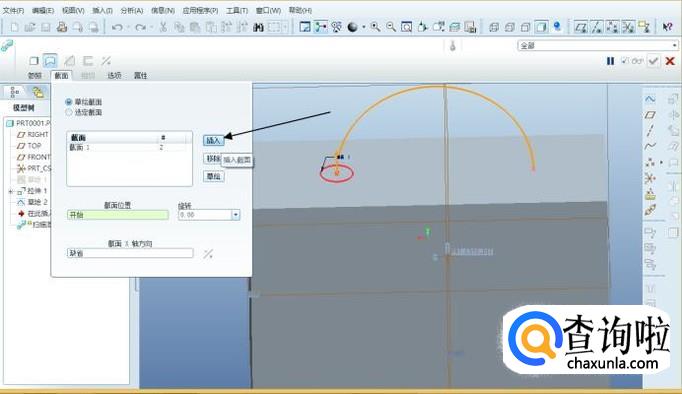

• 09

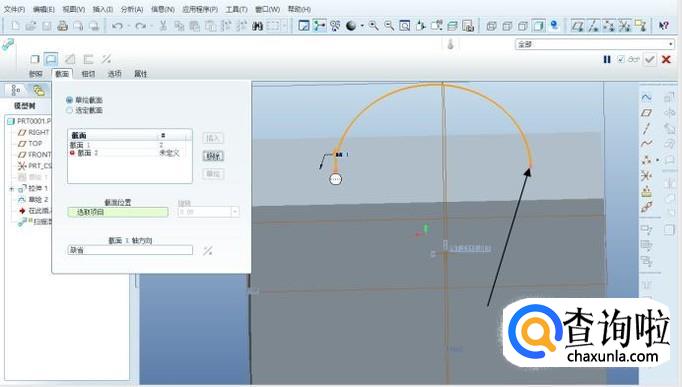

  点击插入，再选择圆弧的另一个端点。如图

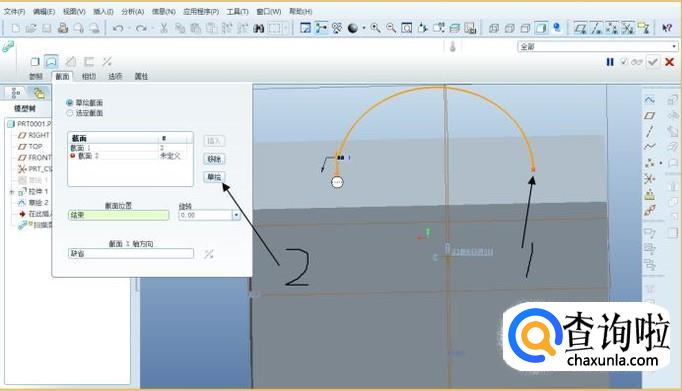

• 010

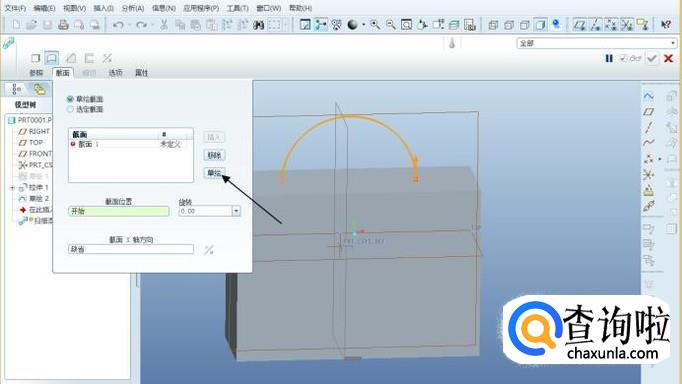

  再点击草绘。如图

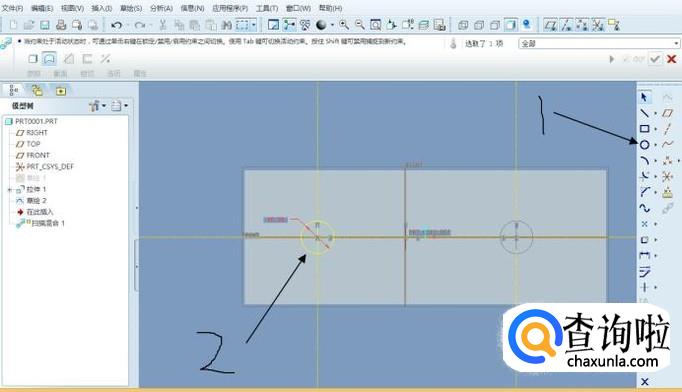

• 011

  绘制一个圆形。如图。绘制完后，点击右下方的√。

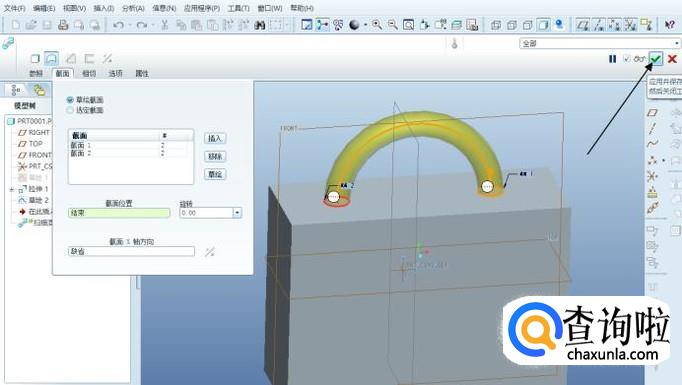

• 012

  点击右上方的√。如图

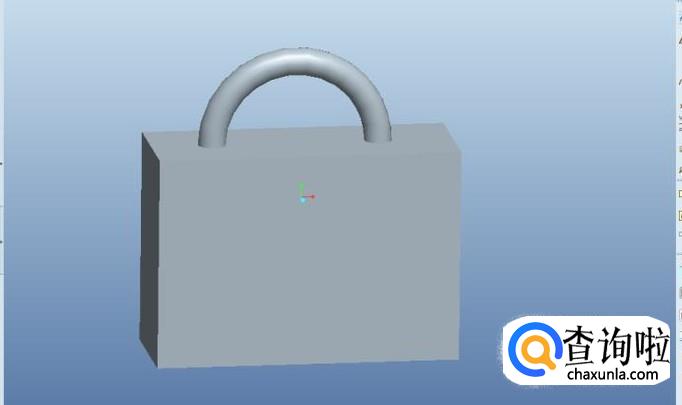

• 013

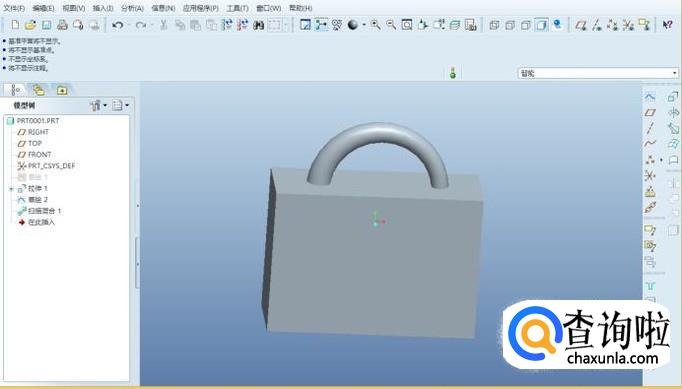

  这样就完成了。扫描混合命令也不是太难。相信你能够掌握。



工具/材料

电脑

proe5.0
