用CAD如何画各种形状的云线

详细内容

• 01

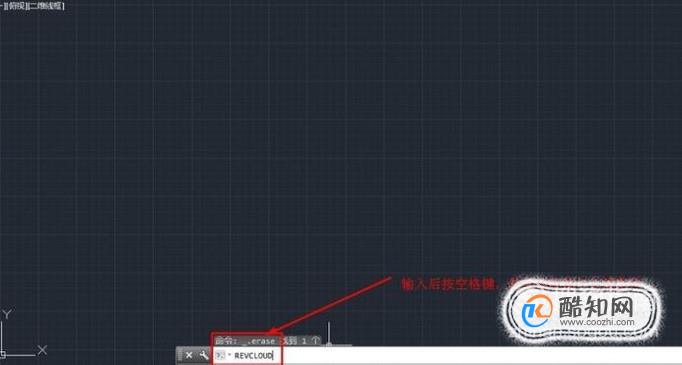

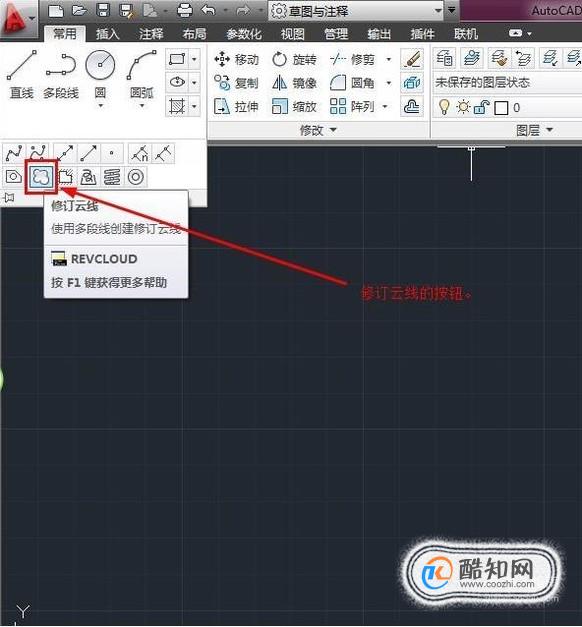

  绘制云线，我们可一直直接修改云线命令，也可以通过绘图进行设置。点击【绘图】-【修订云线】进行操作，另一种输入快捷键revcloud回车执行命令。


• 02

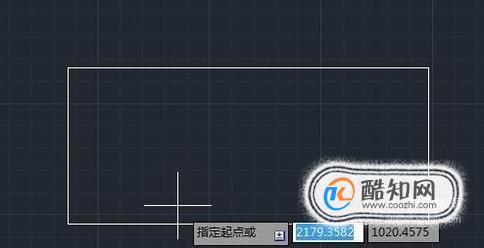

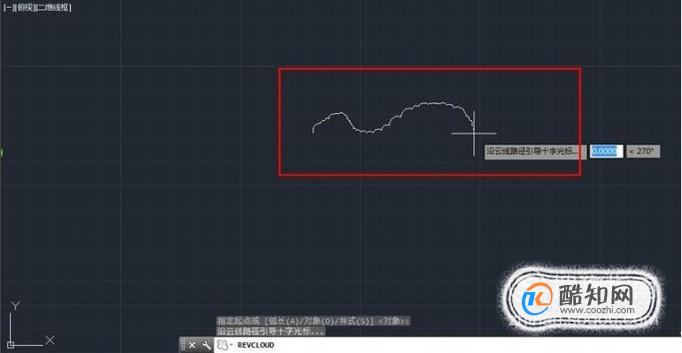

  在执行命令之后，只需要用鼠标在绘图区域点击一点然后拖动鼠标回到这点，就完成了云线的绘制。


• 03

  另外，可以在输入栏看到：指定起点 [弧长(A)/对象(O)/样式(S)] <对象>:

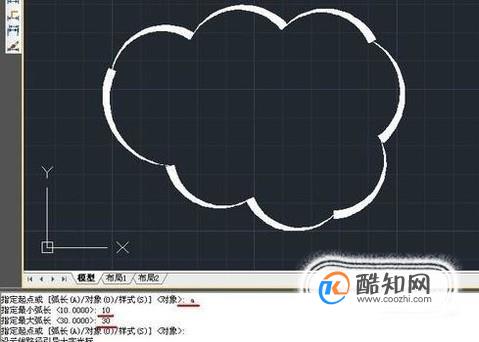

  这时候我们需要点击命令输入A回车，输入最下弧长回车，输入最大弧长回车。但需要注意的是最大弧长应该在最下弧长的三倍内。这时候，只要按照上面的方式绘制云线即可。


• 04

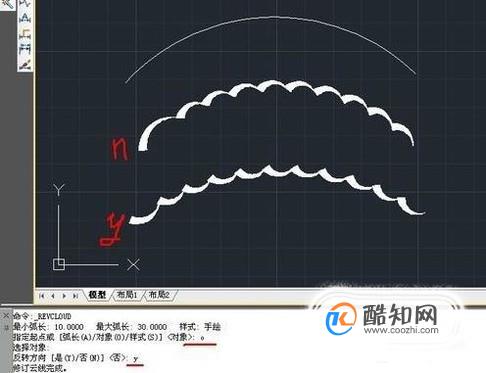

  云线对象，我们可以点击云线命令之后，输入O回车，再点击图中的弧线，这时候就可以看到弧线变成了云线，这时候我们输入Y回车就获得了反向云线。


• 05

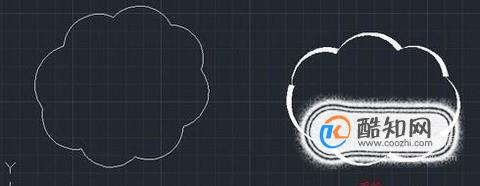

  云线样式：在点击云线命令后，输入S，再输入N回车，就可以画出普通单线的云线，输入C回车，这时候就是手绘形状。



工具/材料

电脑、CAD
