如何在CAD中画虚线框

详细内容

• 01

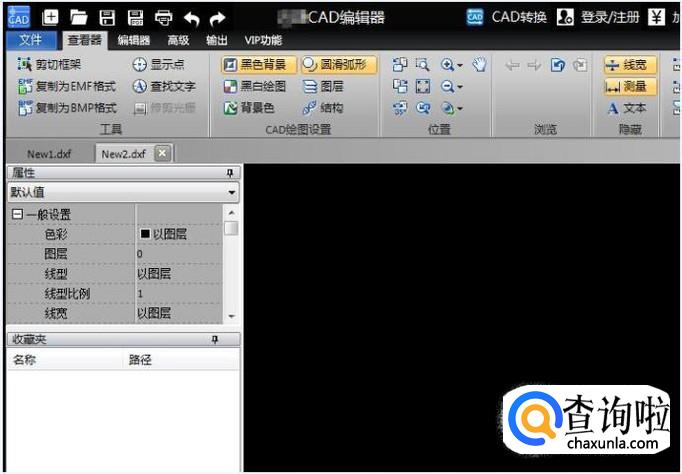

  启动CAD编辑器标准版，进入软件操作界面。


• 02

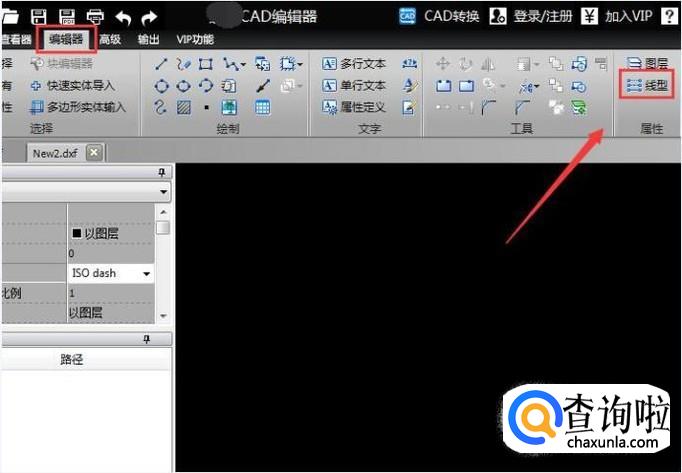

  在CAD编辑器顶部切换到【编辑器】界面，如果想要画虚线，在顶部属性区域点击【线型】工具，打开线型对话框。


• 03

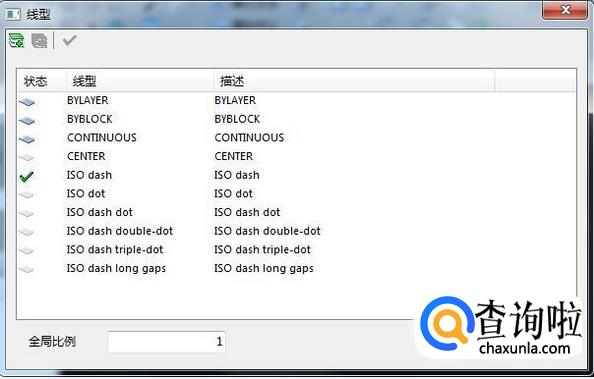

  在线型对话框中选择对应的虚线线型（ISO dash），点击“√”确认后关闭窗口。（虚线类型有多种，可根据需要进行选择。）


• 04

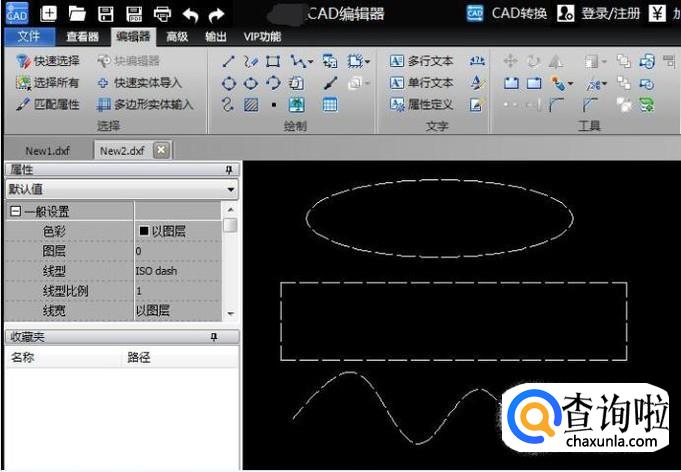

  接着，选择直线或是其他绘图工具，绘制的图形线段就是所选择的虚线类型。


• 05

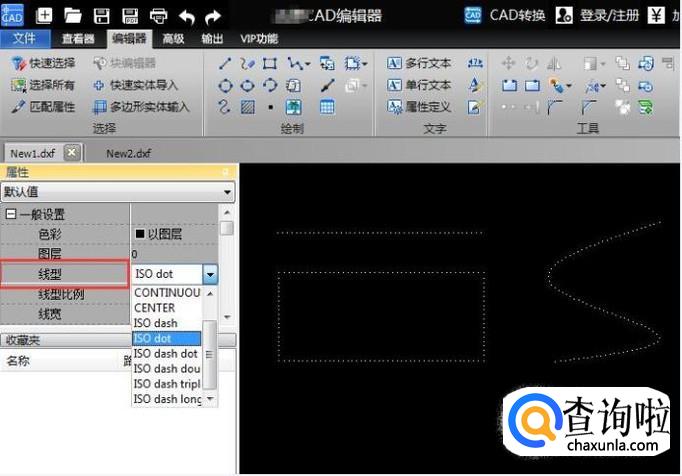

  在左侧属性窗口直接选择对应的虚线线型，选择后就可以使用该线型进行绘制。若要修改线型，可以在选择对象后，在属性窗中设置线型。



工具/材料

电脑

CAD编辑器
