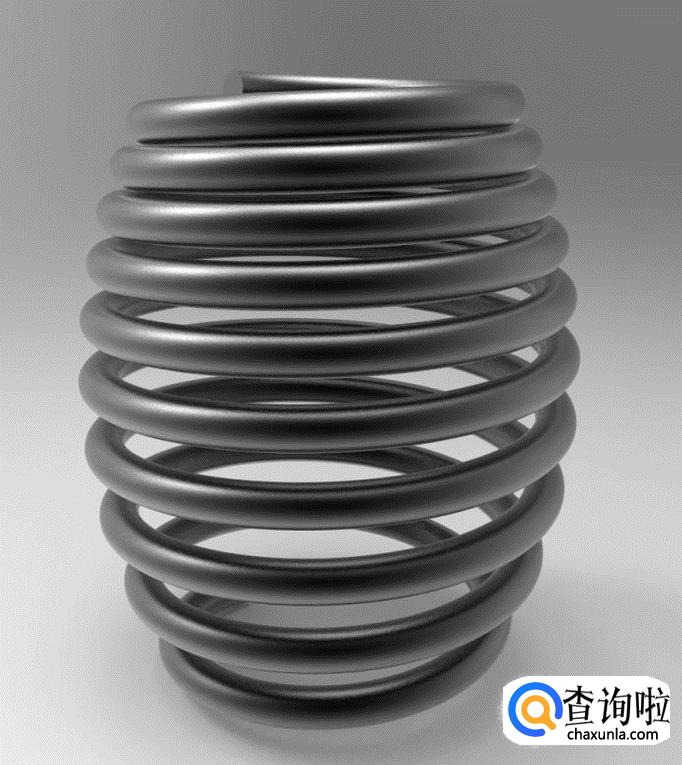

如何使用catia绘制异形弹簧

工具/材料

电脑，catia

详细内容

• 01

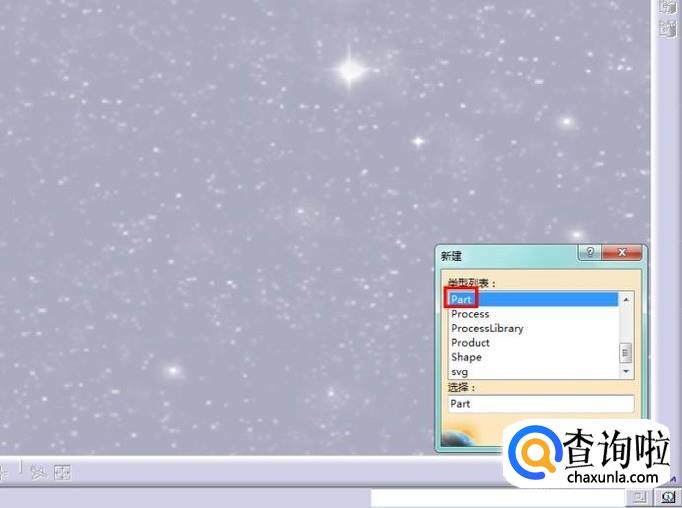

  打开catia，按下“ctrl+N”，新建part文件，用于绘制实体零件；


• 02

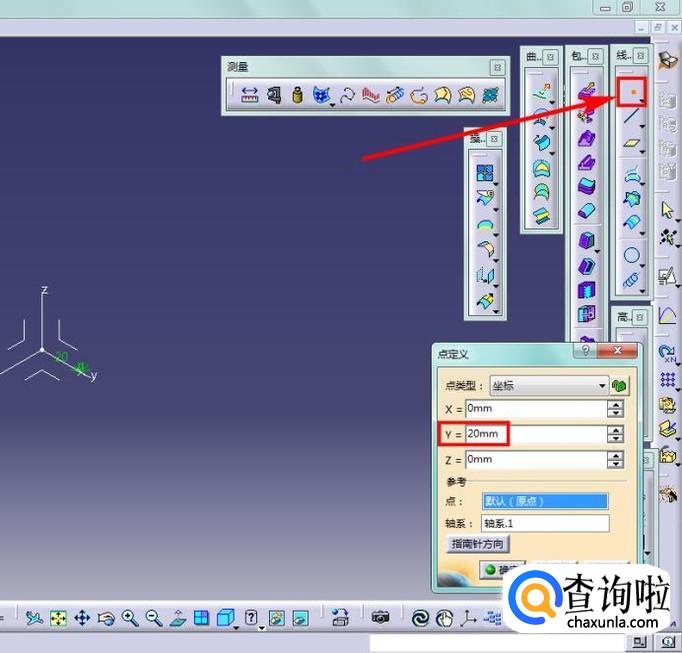

  切换到”创成式外形设计“模块，使用创建点功能，坐标为0,20,0，此处只是示例，等明白其用意后，可自行调整；


• 03

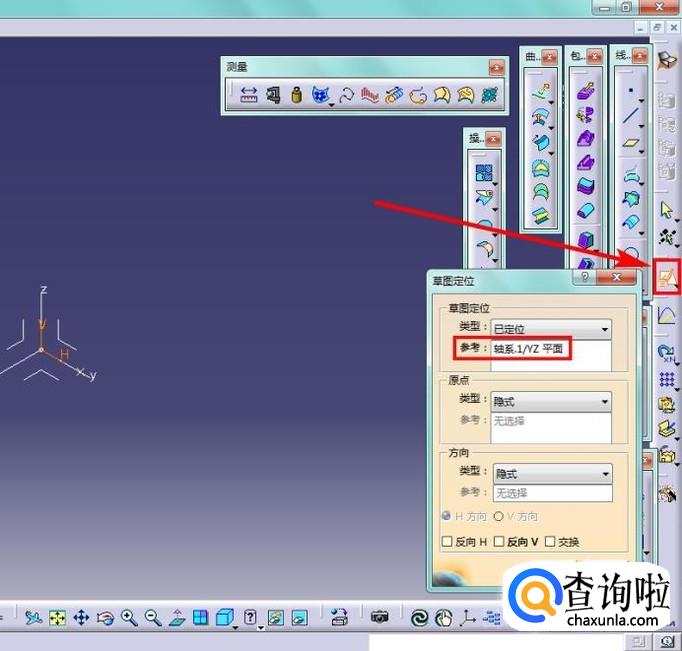

  然后选择YZ平面，绘制定位草图，在YZ平面绘制是为了使用刚刚创建的点；


• 04

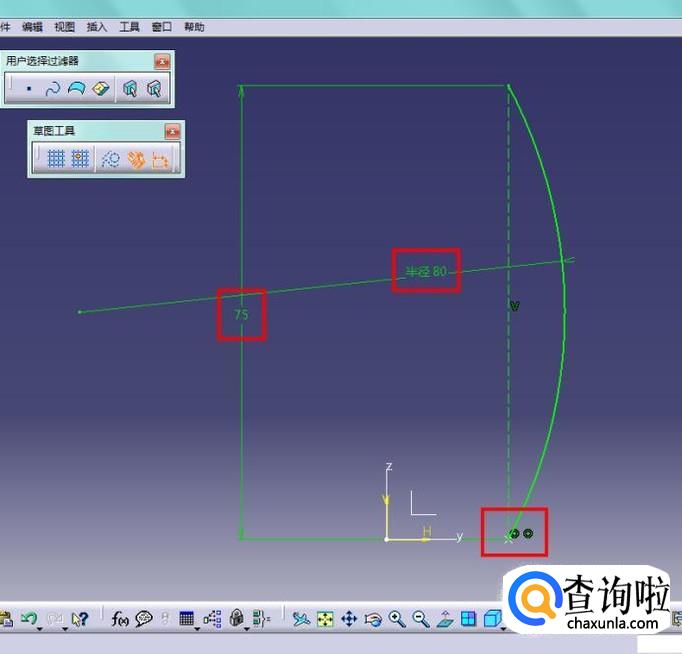

  如图绘制草图，圆弧半径80，弦长75，圆弧两个端点为螺旋线的起终点，圆弧的端点不一定和起终点重合，但要圆弧要经过起终点；


• 05

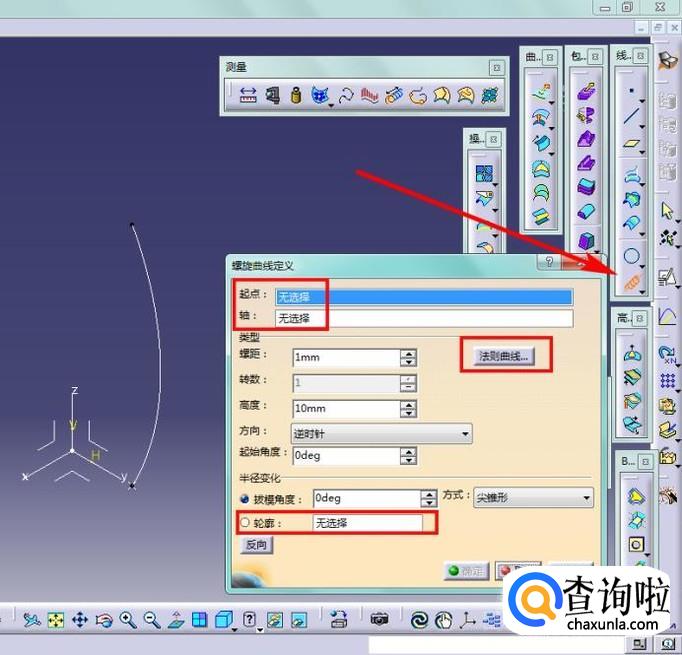

  开始绘制螺旋线，先看一下我们需要设置的选项：起点、轴、法则曲线、转数和轮廓，法则曲线是控制螺旋线渐变的，轮廓是控制弹簧整体外形的；


• 06

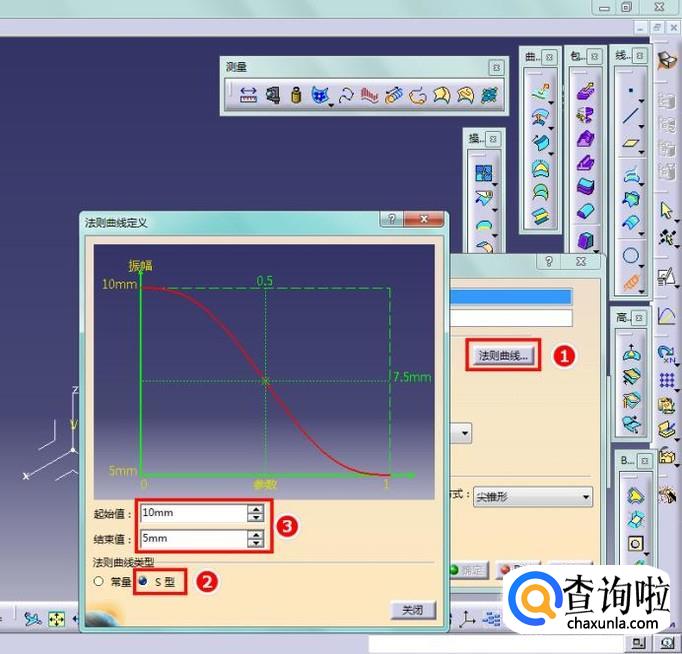

  设置法则曲线参数，选择”S型“，起始值为10，结束值为5，这两个数值实为螺距；


• 07

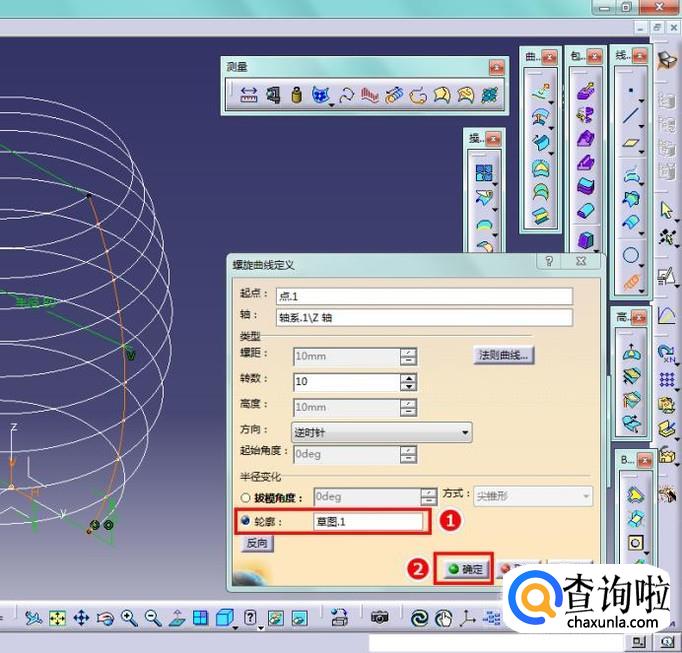

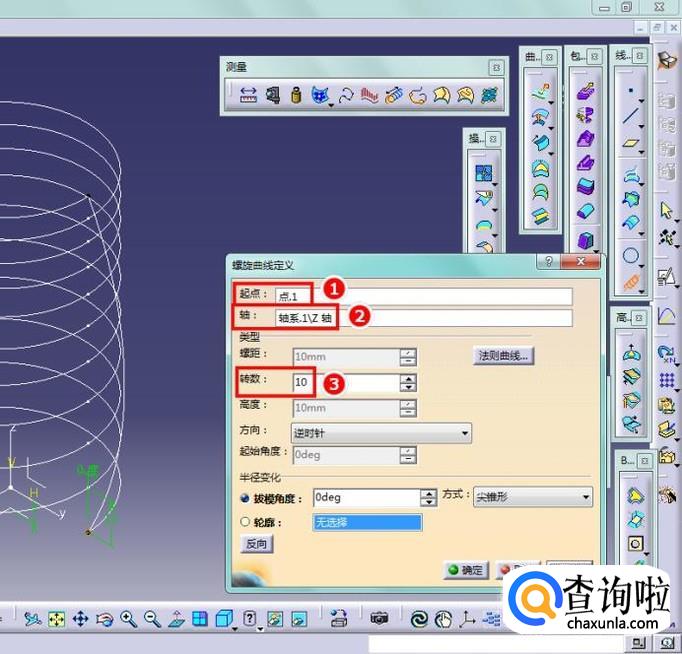

  选择螺旋线的起点，即开始创建的点，以及轴——Z轴，转数为10，取10的原因是法则曲线所换算出来的螺距是(10+5)/2=7.5，乘以转数，刚好和前面绘制的圆弧的弦长75对应；


• 08

  然后就是选择螺旋线的外形轮廓，螺旋线就会跟着轮廓变化，确认，螺旋线就绘制好了；


• 09

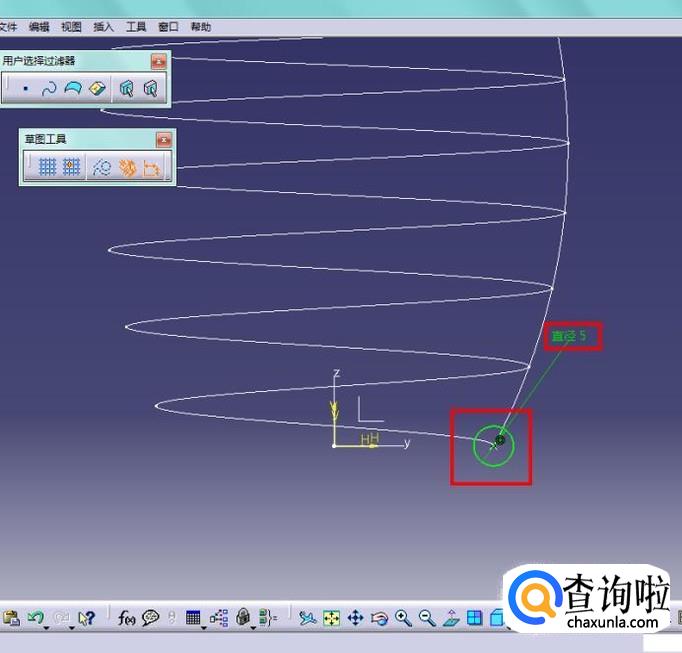

  在起点处，在YZ平面绘制草图，一个直径5mm的圆，作为弹簧线的直径；


• 010

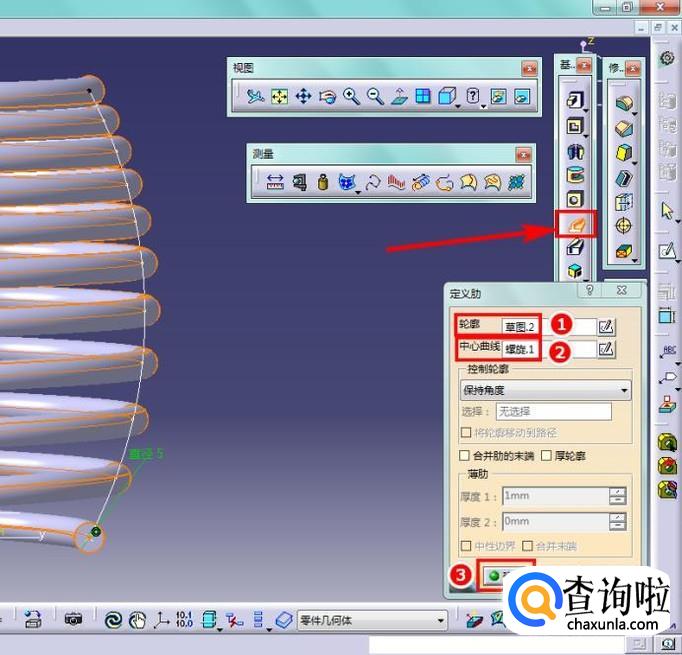

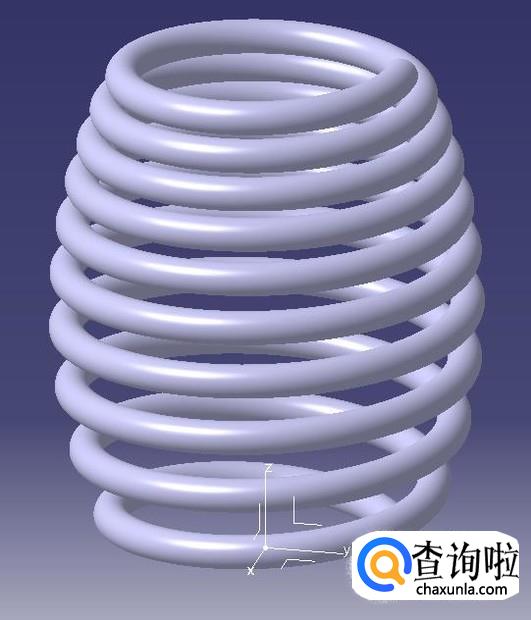

  切换到”零件设计“模块，使用”肋“命令，有的汉化可能叫”扫掠“，选择刚绘制的圆和螺旋线为轮廓和中心曲线，可以先预览看效果，最后确认即可；



特别提示

可调参数比较多，先按照本例熟悉一下步骤，再按需改参数；
