CAD如何测量角度

详细内容

• 01

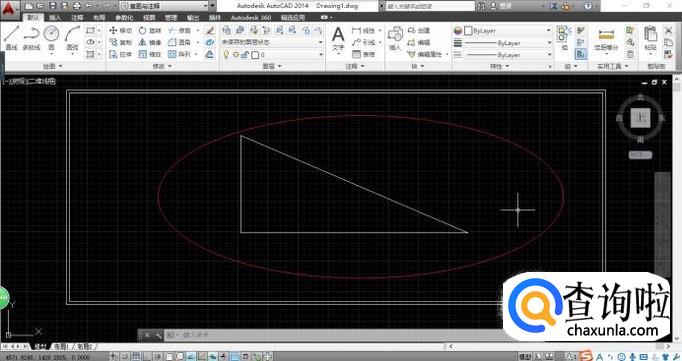

  启动AutoCAD 2014辅助设计软件，如图所示。按照设计数据创建图形文件，本例要求测量夹角的角度。


• 02

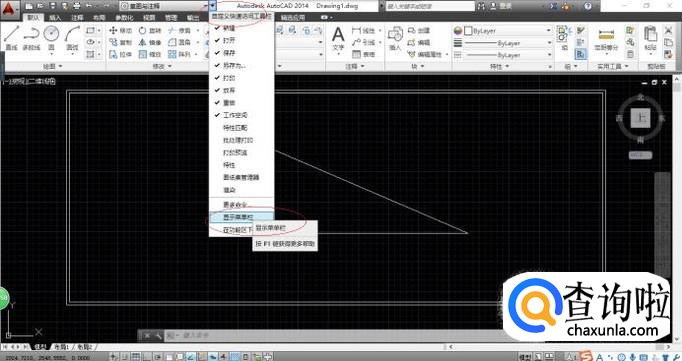

  如图所示，点击自定义快速访问工具栏向下箭头。弹出下拉选项列表，选择"显示菜单栏"项。


• 03

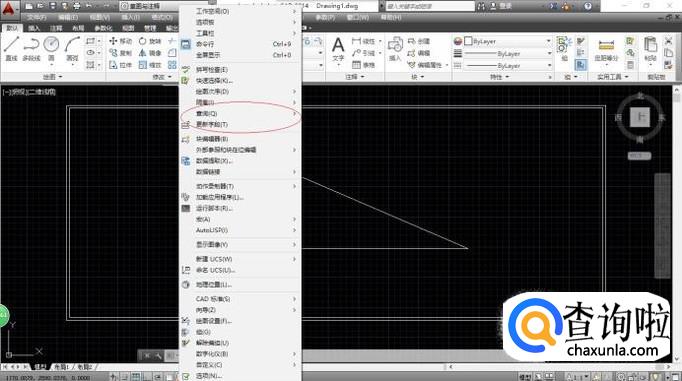

  唤出"系统菜单栏"区，如图所示。点击"工具"菜单，弹出下拉菜单列表选择"查询"项。


• 04

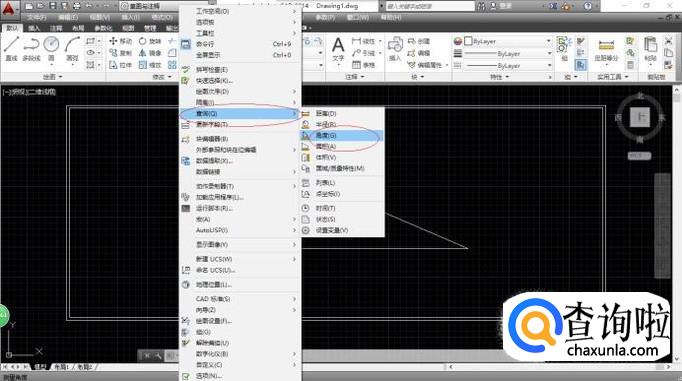

  如图所示，点击"查询"项向右箭头。弹出级联菜单列表，选择"距离"项。


• 05

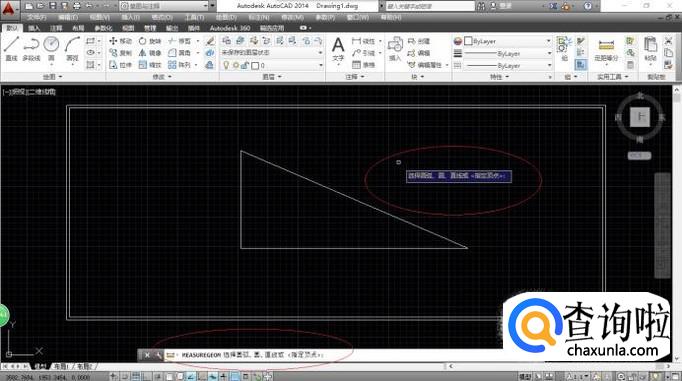

  命令窗口显示"MEASUREGEOM 选择圆弧、圆、直线或<指定顶点>"，如图所示。拾取夹角的第一条直线，鼠标左键确认。


• 06

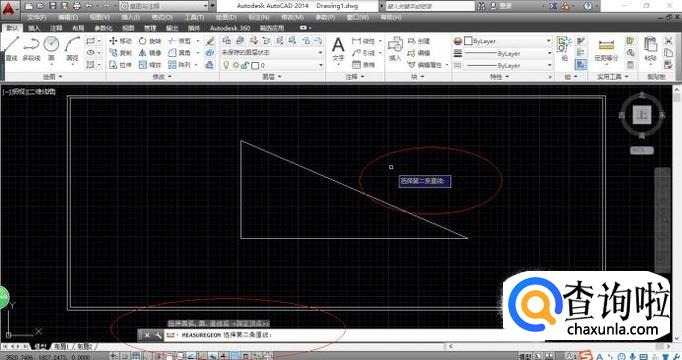

  如图所示，命令窗口显示"MEASUREGEOM 选择第二条直线"。拾取夹角的第二条直线，鼠标左键确认。


• 07

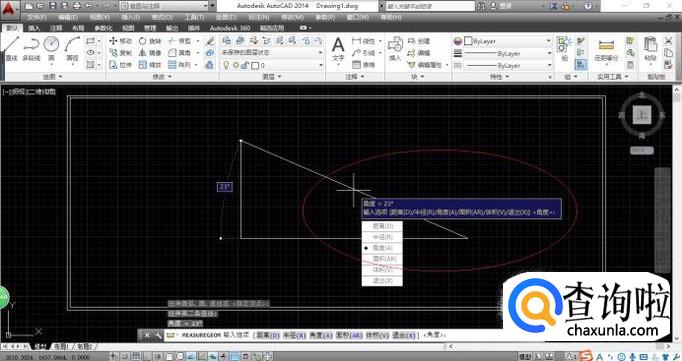

  完成测量夹角角度的操作，如图所示。本例到此结束，希望对大家能有所帮助。



工具/材料

AutoCAD 2014辅助设计软件
