cad自定义坐标系怎么变回世界坐标

详细内容

• 01

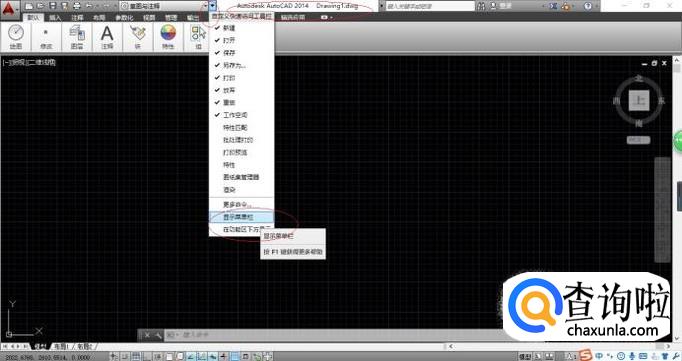

  启动AutoCAD 2014辅助设计软件，如图所示。点击自定义快速访问工具栏右侧向下箭头，弹出下拉列表选择"显示菜单栏"项。


• 02

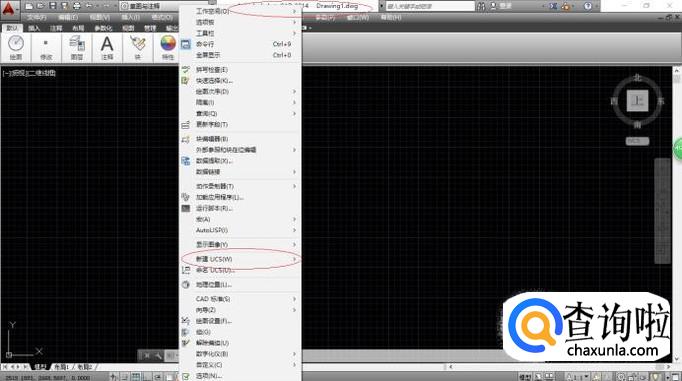

  如图所示，唤出系统菜单栏。选择"新建UCS"项，下步将进行创建用户坐标系的操作。


• 03

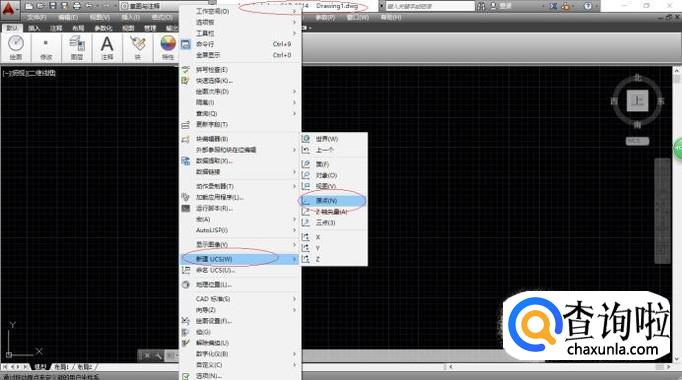

  点击"新建UCS"项向右箭头，如图所示。弹出级联菜单，选择"原点"项。


• 04

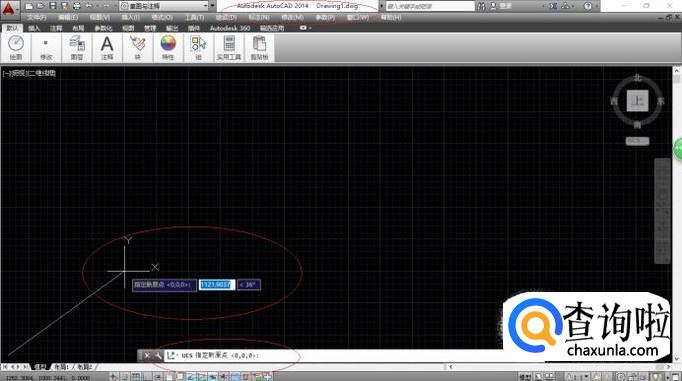

  如图所示，命令窗口显示"UCS 指定新原点<0,0,0>"。拾取用户坐标系新原点，单击鼠标左键确认。


• 05

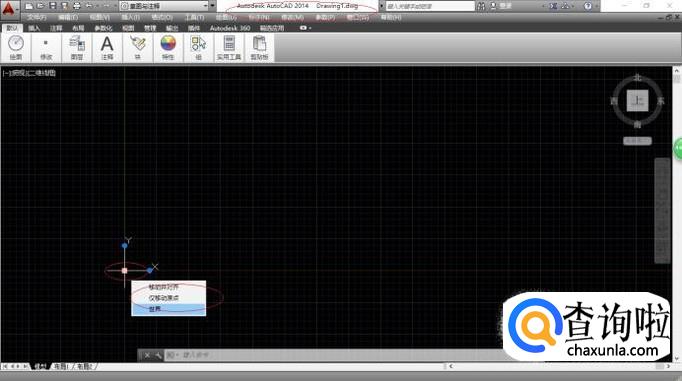

  点击用户坐标系原点，如图所示。弹出快捷菜单，选择"世界"项可返回世界坐标系。


• 06

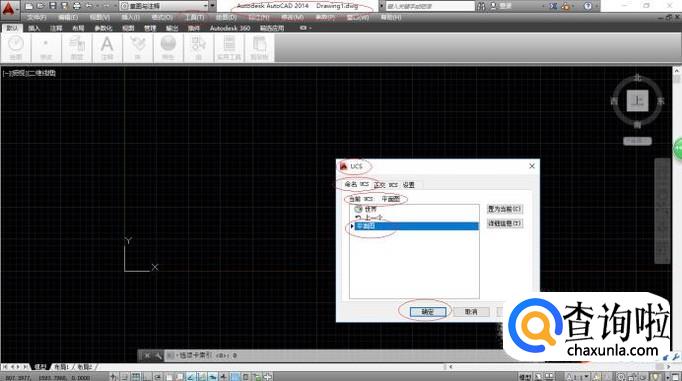

  如图点击"工具→命名UCS..."项，弹出"UCS"对话框可命名用户坐标系。本例到此结束，希望对大家能有所帮助。



工具/材料

AutoCAD 2014辅助设计软件
