cad中螺旋线怎么画

详细内容

• 01

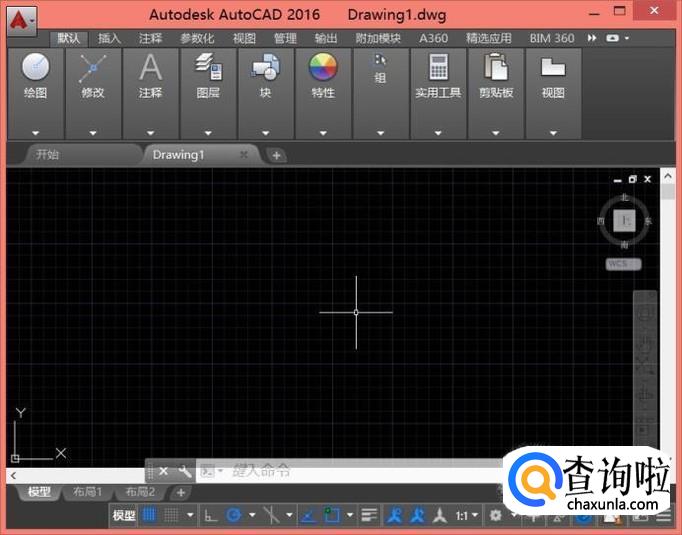

  在桌面上双击CAD的快捷图标，我们打开CAD这款软件，进入到CAD的操作界面如图所示：


• 02

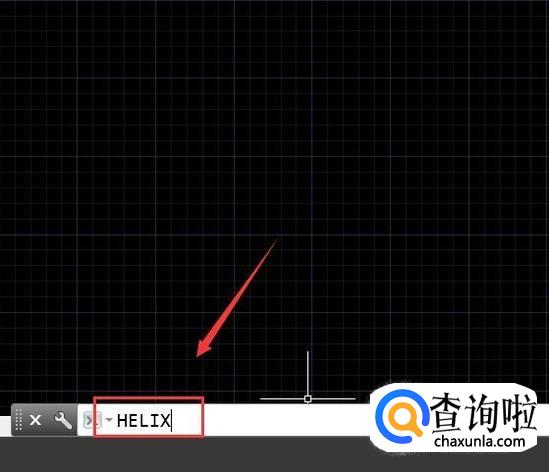

  打开CAD之后我们在命令行内输入“HELIX”命令，如图所示：


• 03

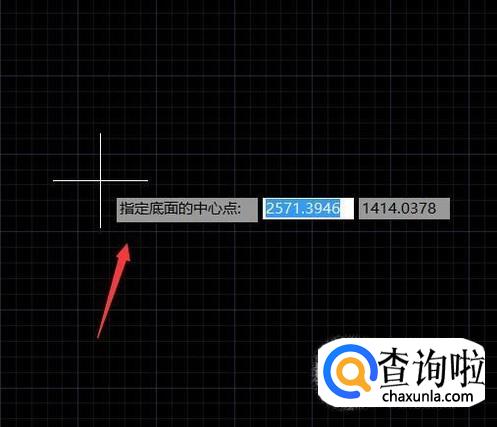

  输入“HELIX”命令之后，按下回车键，提示我们指定底面中心点的位置，如图所示：


• 04

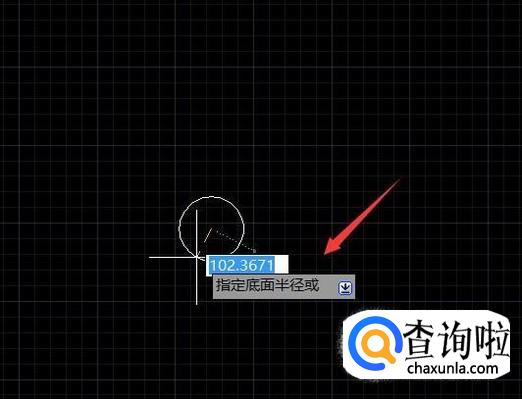

  点击鼠标左键确定中心点，出现提示要求指定底面的半径，如图所示：


• 05

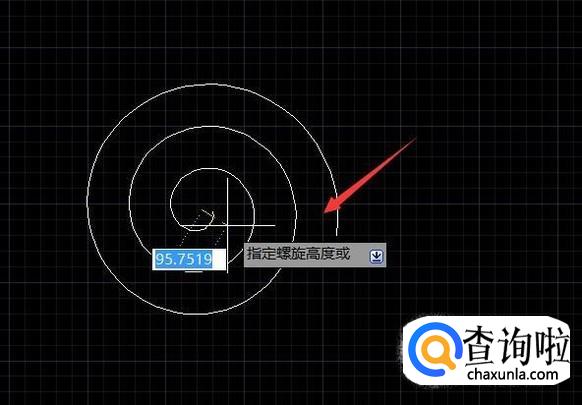

  指定好半径之后提示我们指定螺旋的高度，如图所示：


• 06

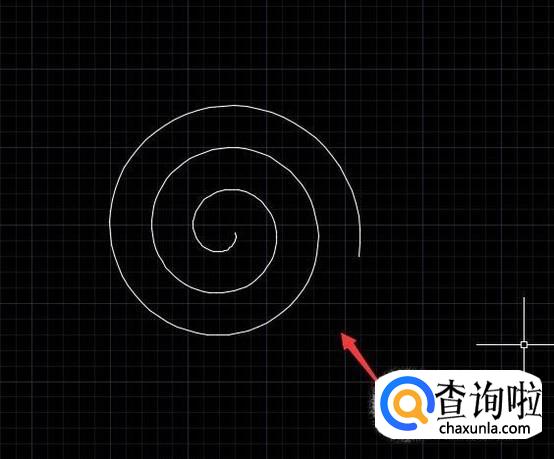

  我们输入螺旋的高度或者保持默认按下回车键我们就画出了螺旋线，如图所示：



工具/材料

使用软件：CAD
