altium designer 教程

详细内容

• 01

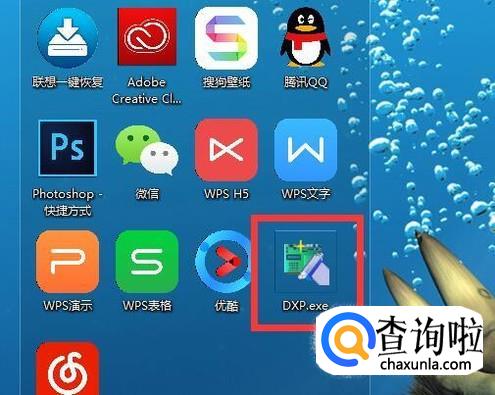

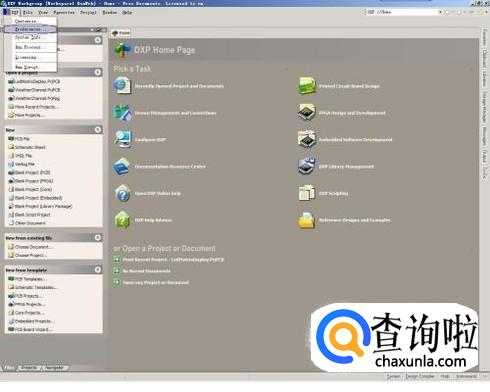

  由于这款软件安装到电脑时，默认英文版本，所以大家可以进行相关设置，改成中文版。


• 02

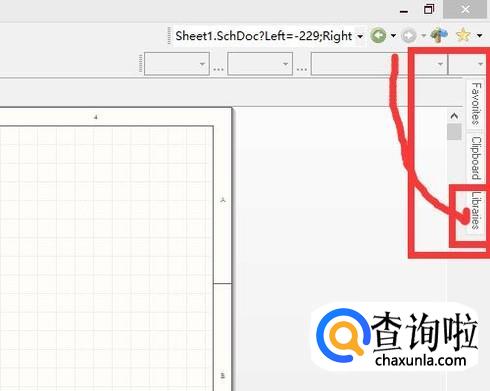

  首先，我们需要新建一个schematic来画图，相关元件可以在左侧元件库里查找。


• 03

  如果，有的元件查找不到，需要我们自己制作并且封装。这时候，需要我们创建PCB lirbrary。


• 04

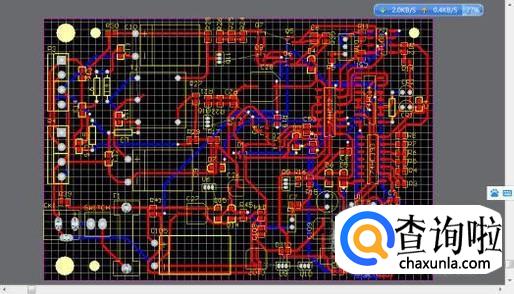

  最后，就是画图连线了。我们需要把自己画的电路原理图导入进PCB board，根据板子尺寸大小进行相关的规划。当然，如果觉得手动布局太费时间，我们可以选择自动布局。
