solidworks如何造扭转弹簧？

详细内容

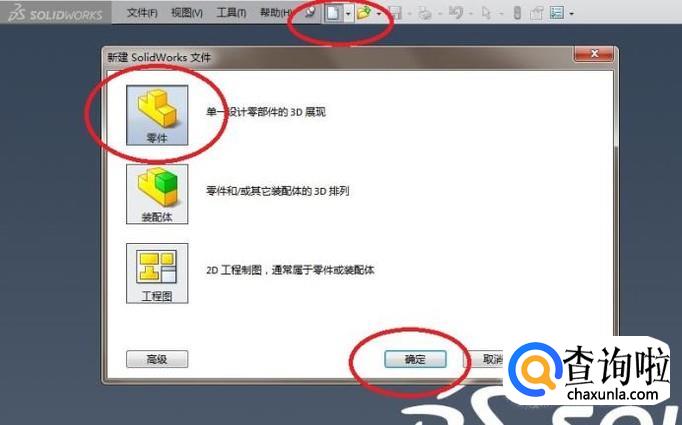

• 01

  如下图所示，
  打开SolidWorks软件，
  点击标题栏中的“新建”图标，
  在随后弹出的“新建SolidWorks文件”对话框中选择“零件”，
  最后点击对话框下方的“确定”，
  至此，
  完成一个空白零件文件的创建。


• 02

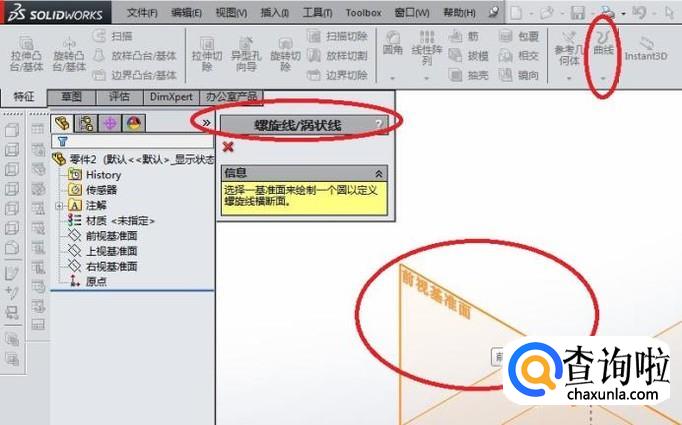

  如下图所示，
  点击工具栏中的“曲线”图标，
  在其展开的下拉菜单中点击“螺旋线/涡状线”，
  随后弹出“螺旋线/涡状线”对话框和三个基准面，
  笔者选择“前视基准面”。


• 03

  如下图所示，
  成功进入到草图状态，
  点击工具栏中的“圆”图标，
  以左边原点为圆心随手画一个圆，
  点击工具栏中的“智能尺寸”，
  标注圆直径为ø30，
  最后点击“退出草图”，
  完成草图的编辑。


• 04

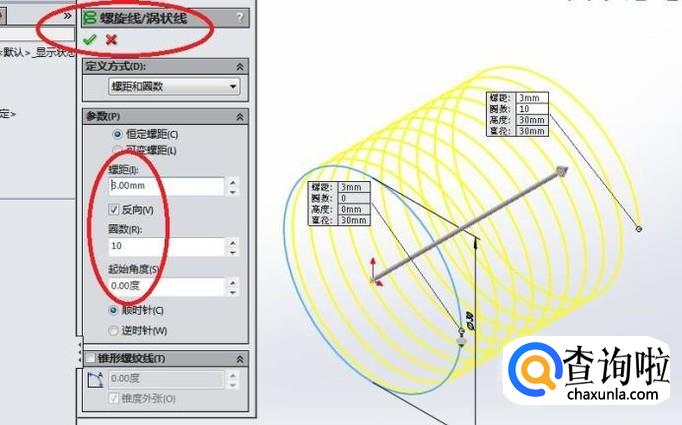

  如下图所示，
  退出草图之后，
  回到了“螺旋线/涡状线”对话框，
  此时的对话框可不像开始那样简陋了，
  定义方式一栏，默认的是螺距和圈数，不用改，
  参数一栏恒定螺距不用变，其余的都要改，
  螺距改成3，
  勾选反向，
  圈数改成10，
  其实角度很重要，最好改成0，
  顺时针就不用动了，
  最后点击对话框左上角的√，
  完成螺旋线的创建。


• 05

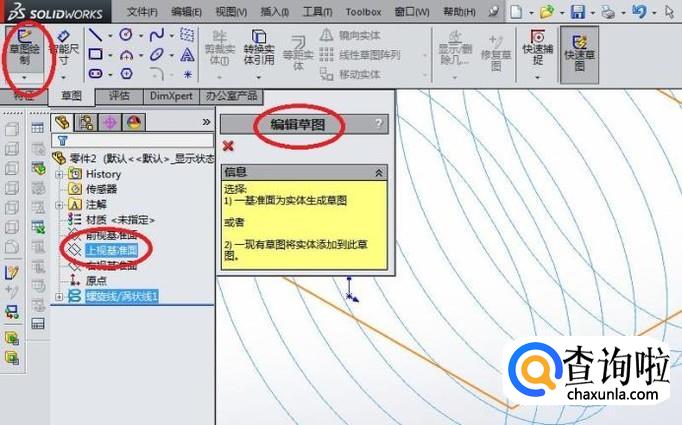

  如下图所示，
  点击草图工具栏中的“草图绘制”，
  随后弹出“编辑草图”对话框，
  再没有三个基准面出现，
  所以我们要在设计树中选择“上视基准面”。


• 06

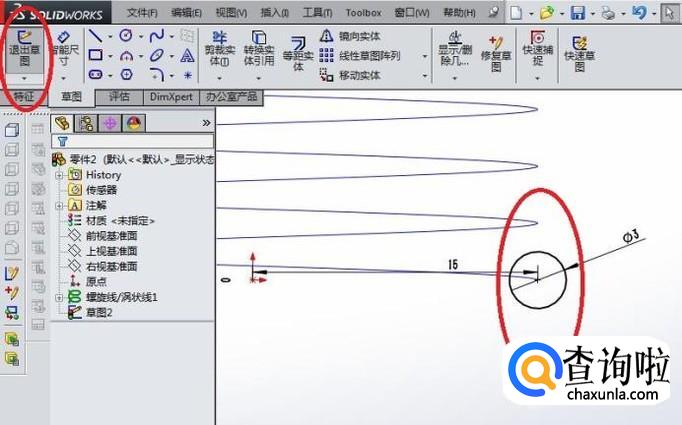

  如下图所示，
  进入到草图状态，
  点击工具栏中的“圆”，
  在草图空表区域随手画一个圆，
  点击工具栏中ongoing的“智能尺寸”，
  主要标注三个尺寸，
  1、圆直径ø3，
  2、圆心与坐标原点横向距离15，
  3、圆心与坐标原点纵向距离0，
  完成这三个尺寸的标注就可以点击工具栏中的“退出草图”。


• 07

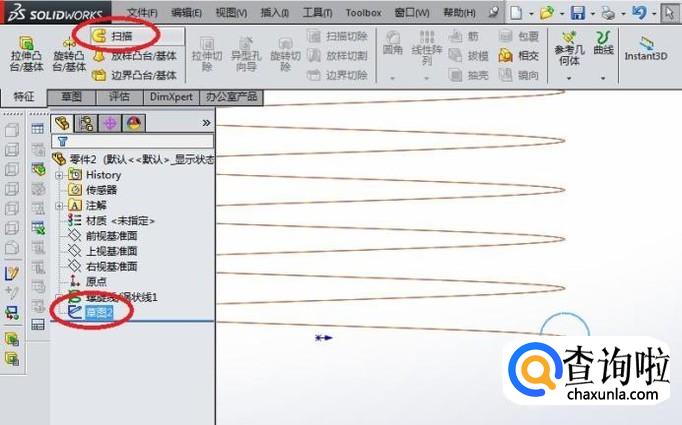

  如下图所示
  先选中“草图”（圆），
  再点击特征工具栏中的“扫描”图标。


• 08

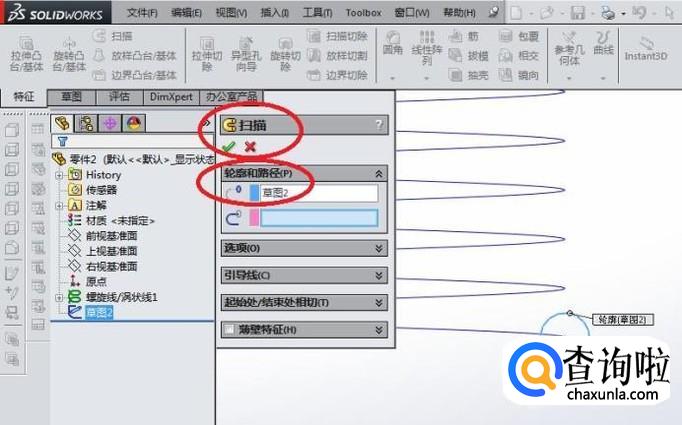

  如下图所示，
  出现了“扫描”对话框，
  可以看到轮廓一栏默认的是之前选中的草图（圆），
  我们就只需要指定路径就可以了。


• 09

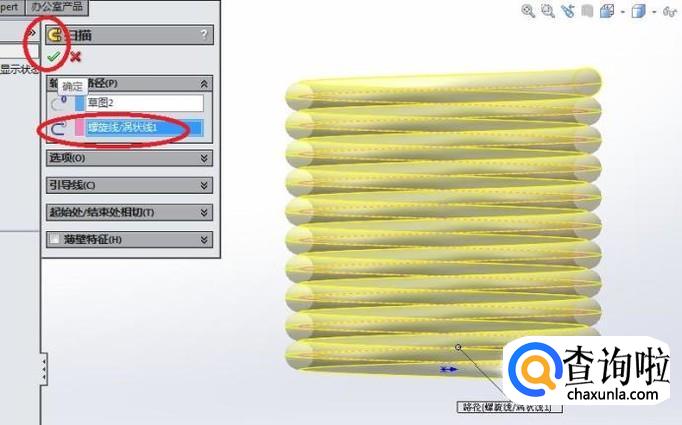

  如下图所示，
  指定路径为之前画好的“螺旋线”，
  最后点击对话框左上角的√，
  完成扭转弹簧的主要部分。

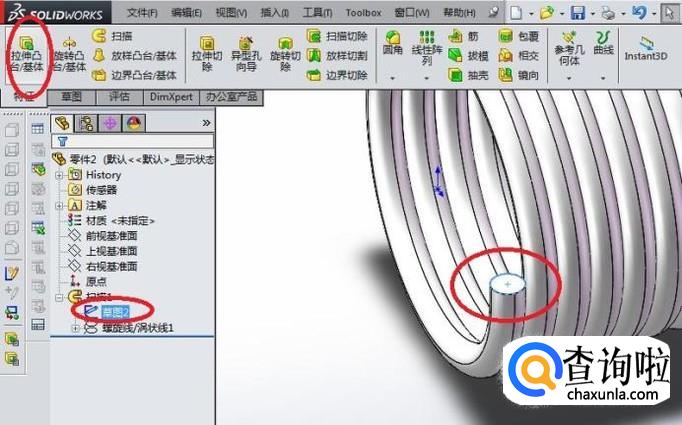

• 010

  如下图所示，
  在设计树中选中之前的“草图2（圆）”
  再点击特征工具栏中的“拉伸凸台/基体”。

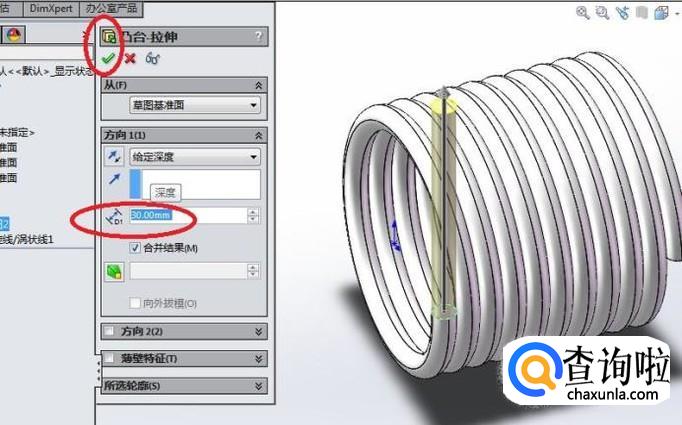

• 011

  如下图所示，
  出现了“凸台-拉伸”对话框，
  设置拉伸高度为30，
  其余一切采用默认，
  直接点击对话框左上角的√，
  完成拉伸操作。


• 012

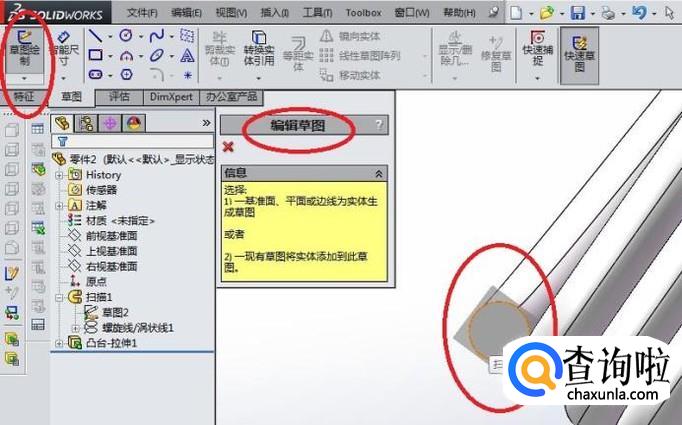

  如下图所示，
  点击草图工具栏中的“草图绘制”，
  弹出“编辑草图”对话框，
  点击下图中红色框选中的平面，（也就是扫描实体的另一端的平面）。


• 013

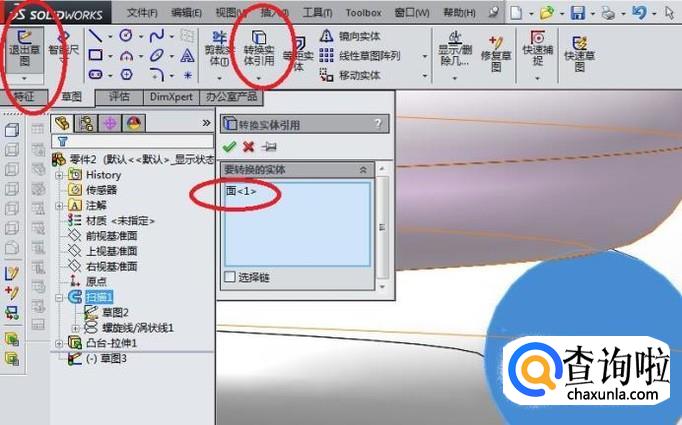

  如下图所示，
  来到了草图工作界面，
  点击工具栏中的“转换实体引用”，
  弹出“转换实体引用”对话框，
  要转换的实体一栏选择“面<1>”，
  点击对话框左上角的√，
  完成实体引用，
  就会出现一个圆，
  这个圆的直径为ø3，且与实体重合，
  最后别忘了“退出草图”。

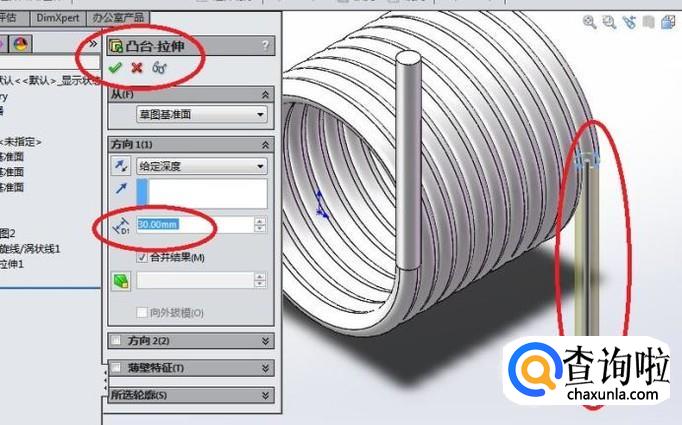

• 014

  如下图所示，
  点击特征工具栏中的“拉伸凸台/基体”图标，
  弹出“凸台-拉伸”对话框，
  一如第11步，
  拉伸30mm就OK了。


• 015

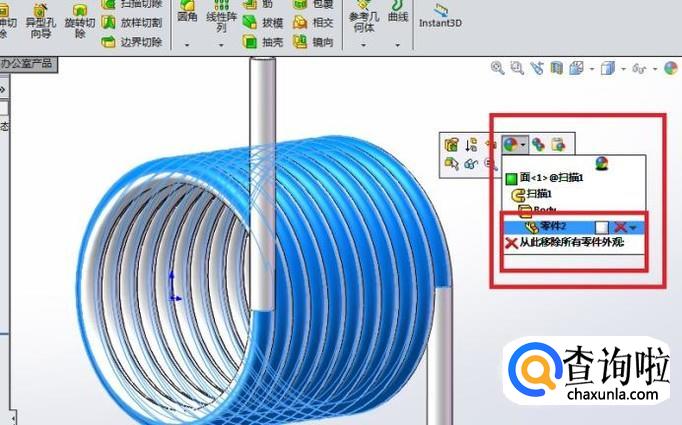

  如下图所示，
  鼠标左键单击实体，
  在弹出的工具栏中点击“外观”图标，
  在它展开的下拉菜单中点击“零件”，
  这样就是给整个零件上色了。

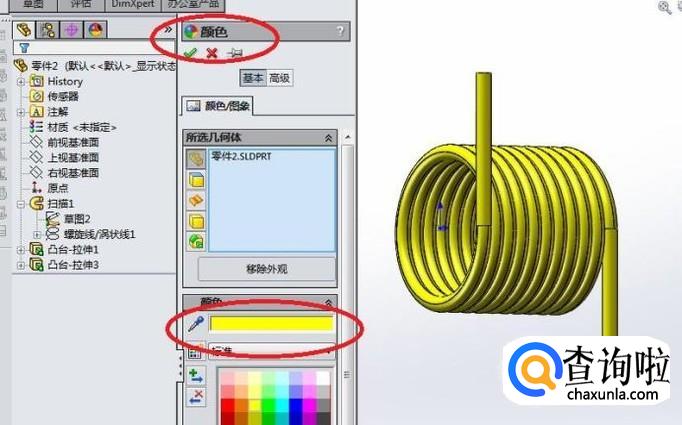

• 016

  如下图所示，
  颜色一栏笔者选择了黄色，
  所以预览效果就是整个实体都变成了黄色。


• 017

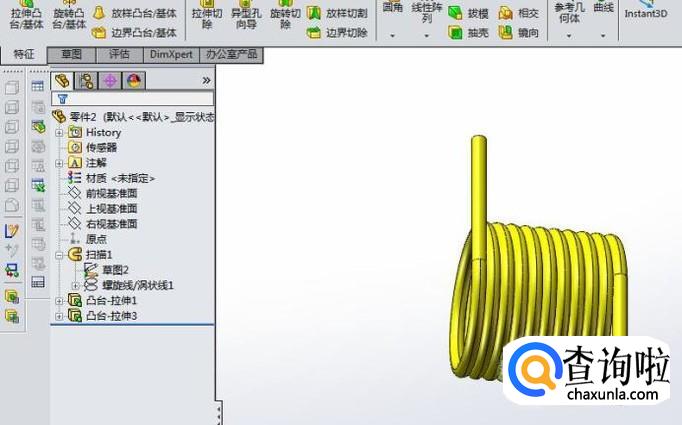

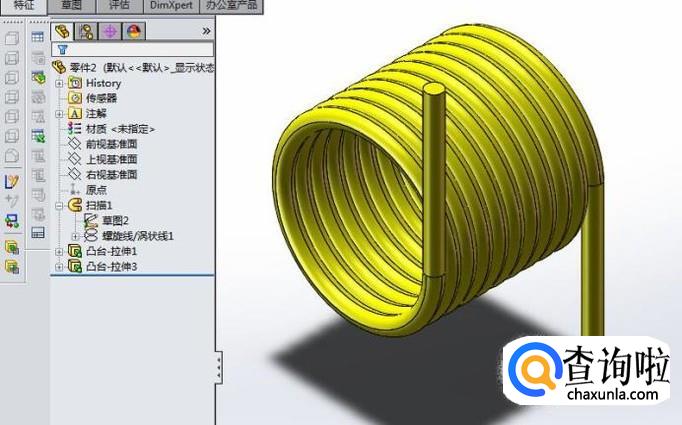

  如下图所示，
  一个黄色的扭转弹簧就这样在SolidWorks中造出来了。



工具/材料

电脑

SolidWorks软件
