SQL SERVER如何创建数据库关系图

详细内容

• 01

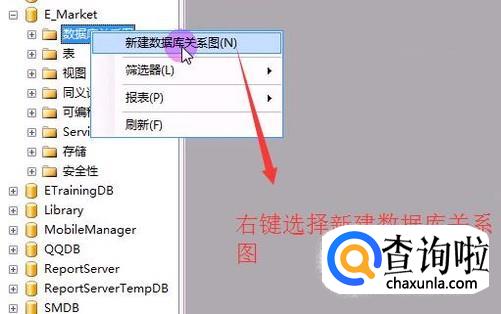

  首先打开SQL SERVER的管理工具，找到要操作的数据库，然后展开文件夹，选择数据库关系图，然后右键单击，选择新建数据库关系图，如下图所示


• 02

  在弹出的添加表界面中，软件会自动列出当前数据库中具有关系的表，我们全选，然后点击添加，如下图所示


• 03

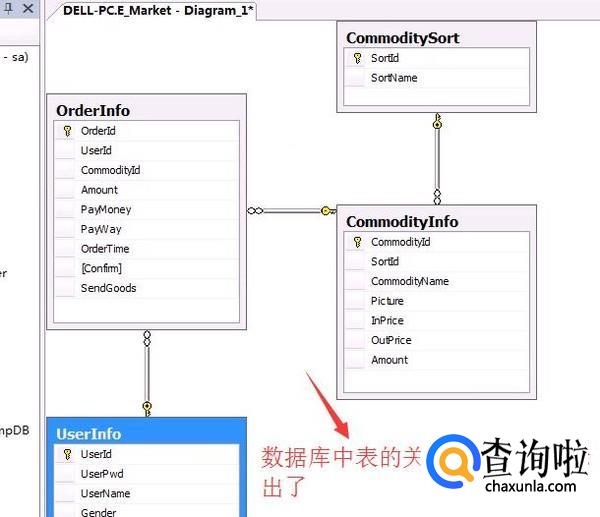

  接下来管理工具就会自动为我们创建好关系图，如下图所示，他们之间的关系也自动用线连出来了


• 04

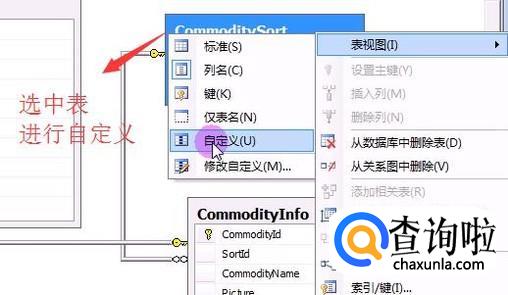

  如果你想让关系图中的某个表的字段尽可能多的显示，需要选中表，然后右键单击，按如下图所示操作


• 05

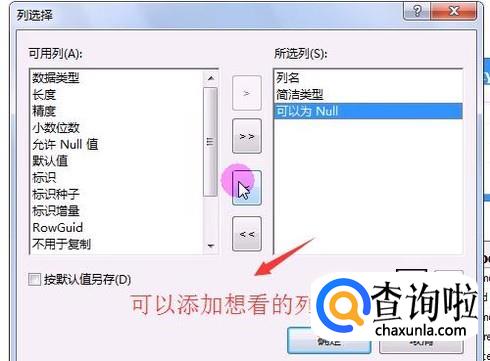

  在弹出的列选择界面中，你就可以对表中的列进行替换选择，如下图所示


• 06

  选择完了以后，回到关系图，你会发现所操作的表增加了列，如下图所示


• 07

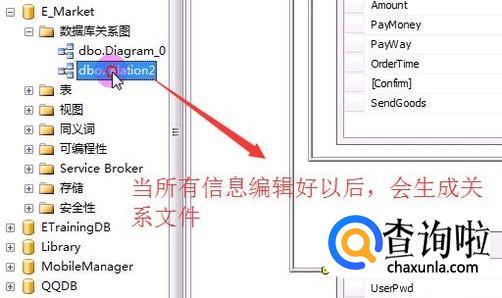

  最后操作完以后，展开数据库关系图的文件夹，你会发现两个关系图文件，这是管理工具自动为我们添加的



工具/材料

SQL SERVER 2008
