如何用CAD二维功能画一个花纹结？

详细内容

• 01

  如下图所示，

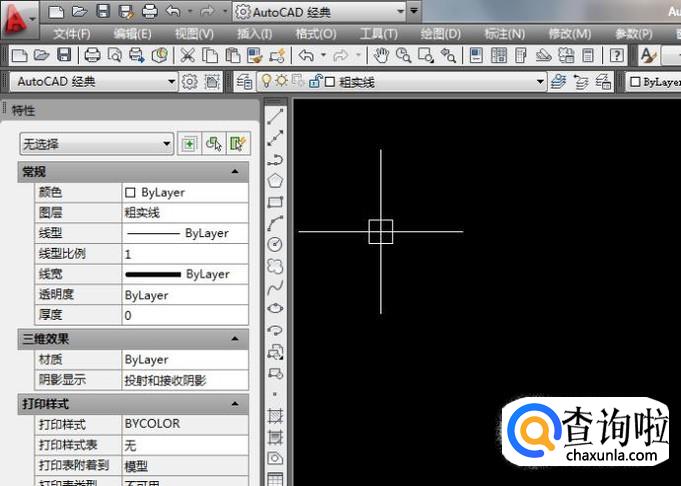

  打开AutoCAD软件，
  新建一个空白的dwg文件。


• 02

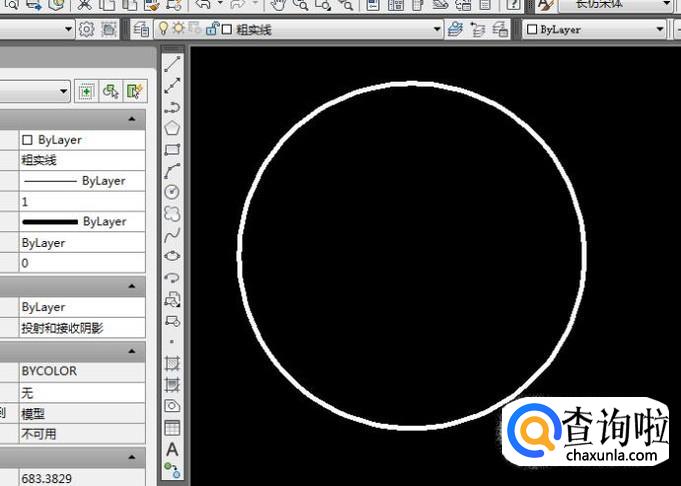

  如下图所示，画圆。
  首先，输入字母“c”，回车，
  然后，点击鼠标左键，指定圆心（这个随意），
  再然后，输入字母“d”，回车，
  最后，输入数字“50”，回车。
  至此，
  一个直径ø50的圆就画好了。


• 03

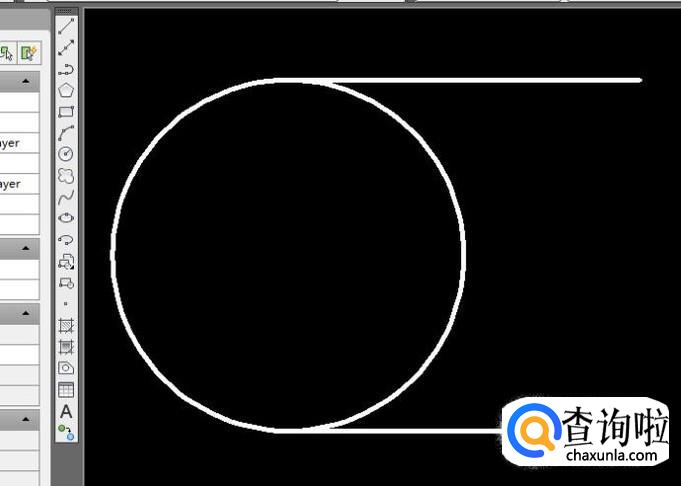

  如下图所示，
  分别以圆的上下极限点为起点画两条长50的直线。
  （输入“L”，回车，鼠标左键单击圆的上极限点，向右移动鼠标，输入50，回车，第一条直线完成；
  输入“L”，回车，鼠标左键单击圆的下极限点，向右移动鼠标，输入50，回车，第二条直线完成。）


• 04

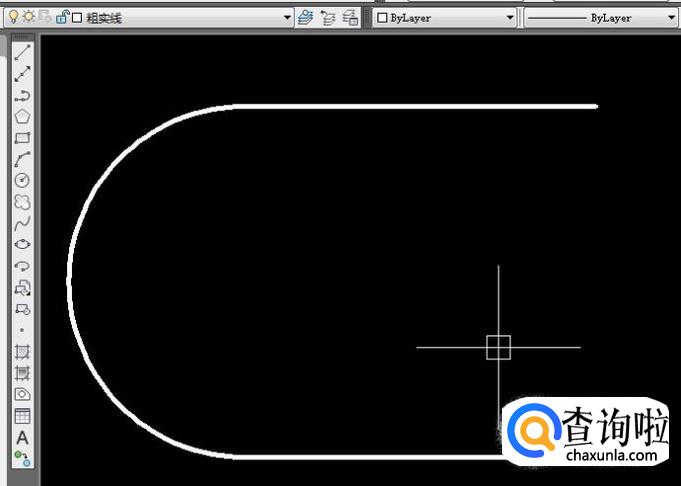

  如下图所示进行修剪。
  输入“Tr”，回车，
  鼠标左键单击两条直线中间的圆。


• 05

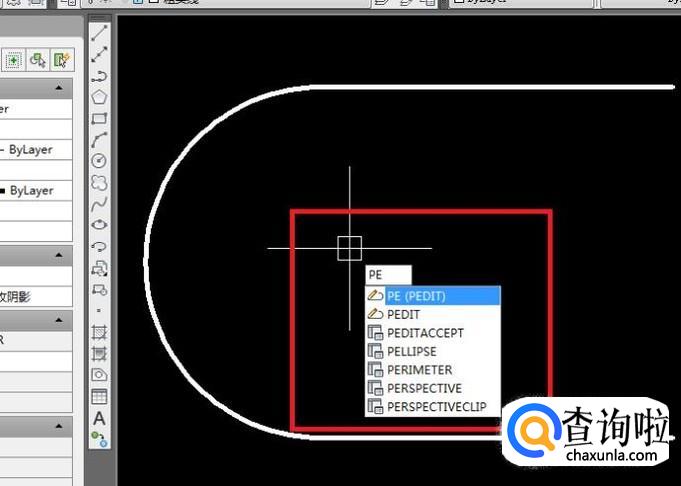

  如下图所示，
  输入“PE”，回车，
  选择第一条直线，回车，
  在弹出的下拉菜单中点击“合并”，
  依次选择圆弧线段和另一条直线，回车，回车（记得两次“回车”）
  将三条零散的线段合并成一条多段线，
  这方便后面的偏移操作。


• 06

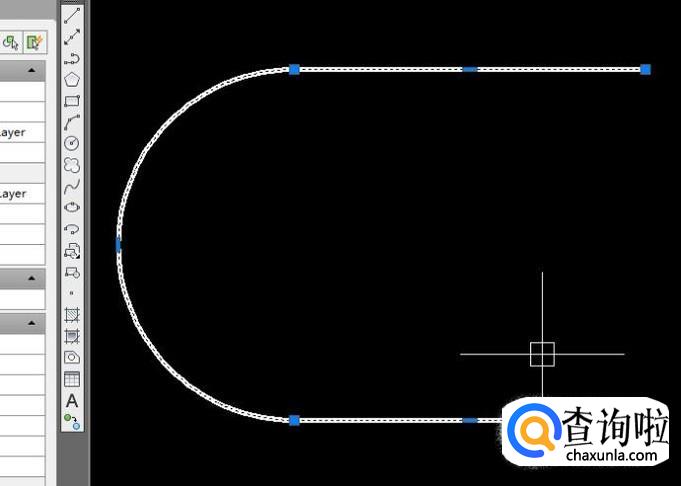

  如下图所示，
  成功完成合并。


• 07

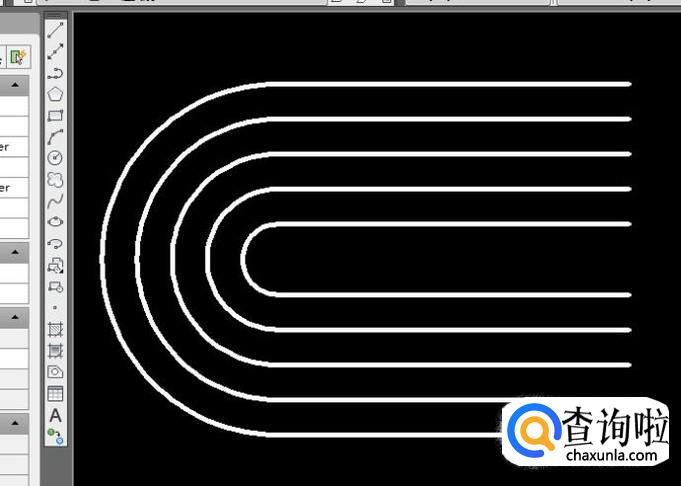

  如下图所示，
  输入“O”，回车，
  输入“5”，回车，
  鼠标左键点击多段线，
  再点击内侧任意地点，
  连续点击4次（向内进行四次偏移），

  最终形成下图所示的图案。


• 08

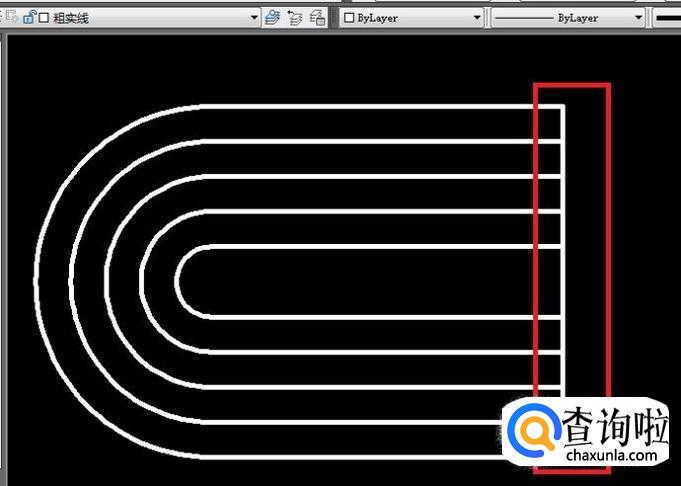

  如下图红色框选所示，
  画一条这样的辅助线，
  （之所以叫辅助线，那是因为最后要删除的。）


• 09

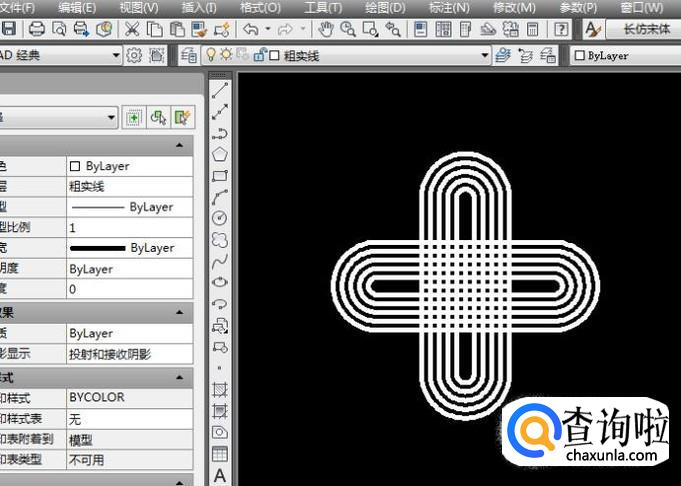

  如下图所示，
  选中图中所有的线段，
  然后输入“ar”，回车，
  选择“极轴”（笔者用的是AutoCAD2012版，所以叫极轴，别的版本可能叫环形阵列，或者别的名字），回车，
  阵列的中心点选择刚刚画的辅助线的中点，
  项目数：输入4，回车，
  指定填充角度：输入360，回车，
  选择不关联，
  退出，
  完成环形阵列。


• 010

  如下图所示进行修剪，
  最后只剩下辅助线没有修剪干净。


• 011

  如下图所示，
  选中辅助线和阵列出来的多余的线段，
  点击键盘上的“delete”键进行删除。

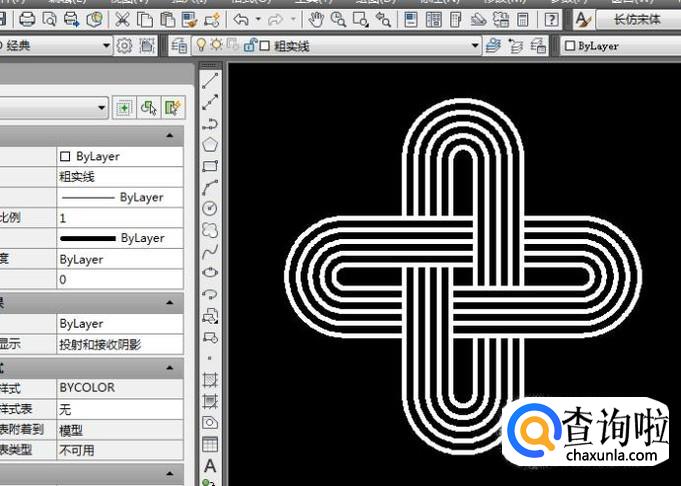

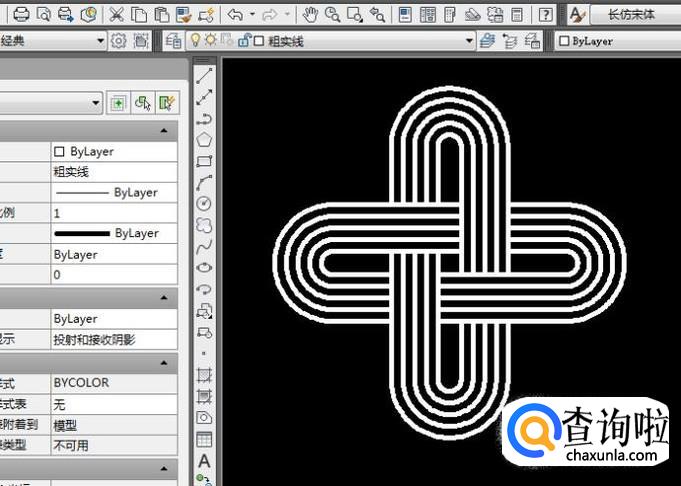

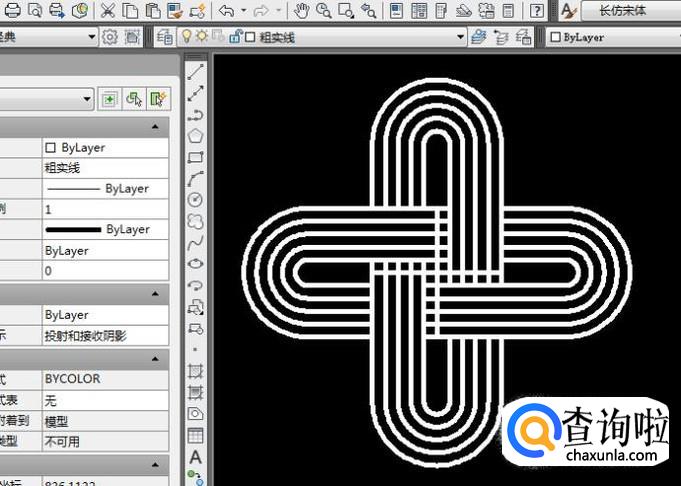

  留下的就是我们本篇指南想要的花纹结，是不是很简单？！



工具/材料

电脑

AutoCAD软件
