如何运用AutoCAD软件绘制吊钩

详细内容

• 01

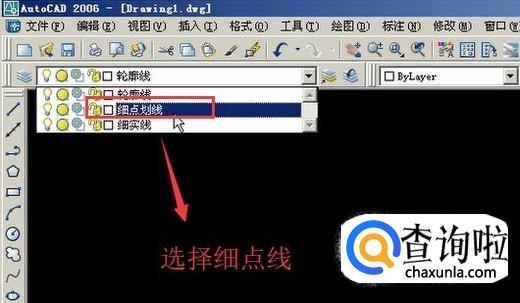

  打开AutoCAD软件，选择线条下拉框中的细点划线，如下图所示，一般用细点划线绘制辅助线


• 02

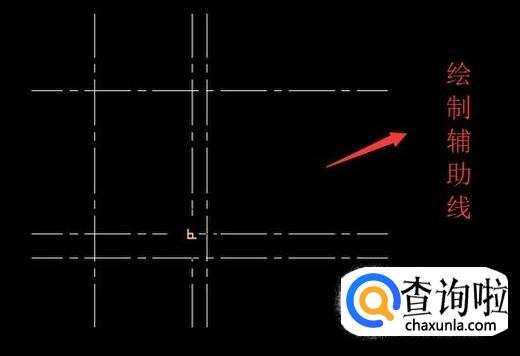

  接下来我们选择线条工具在界面中绘制如下图所示的辅助线条，辅助线条主要用来帮助我们准确的绘制图形


• 03

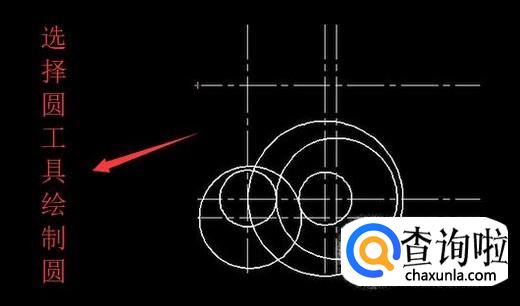

  然后我们选择圆形工具绘制如下图所示的多个相切圆，注意位置以及大小要恰当


• 04

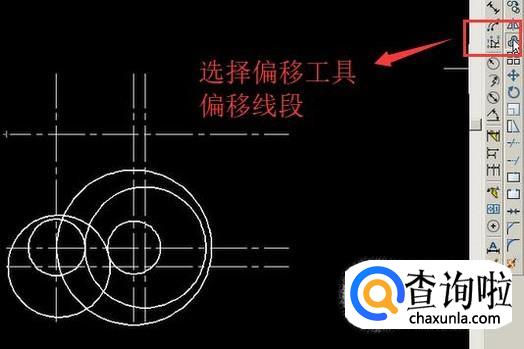

  接下来我们选择右侧的偏移工具对图形中的辅助线进行偏移，帮助我们把绘制好的图形进行对称，如下图所示


• 05

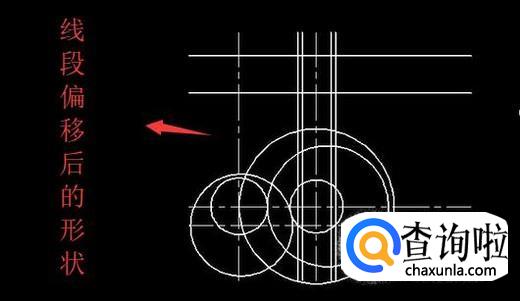

  进行线段偏移以后的形状如下图所示，我们看到图形已经进行了对称处理


• 06

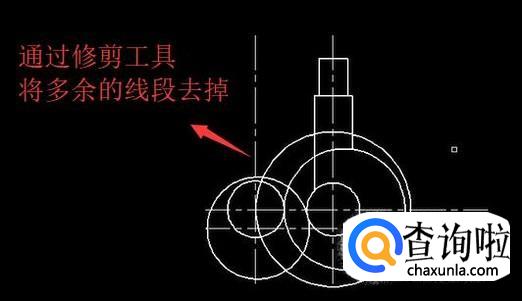

  接下来我们选择修剪工具将多余的线段去掉，如下图所示，在这个阶段辅助线已经用完了，所以可以去除了


• 07

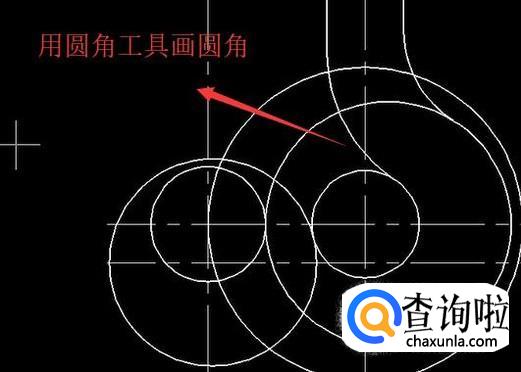

  然后我们用圆角工具将吊钩的弯曲位置绘制出来，如下图所示，注意曲度要调节好


• 08

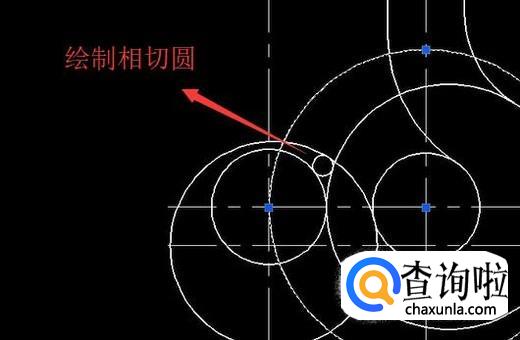

  然后我们在三个圆的相切处绘制一个小圆，如下图所示，这个小圆就是吊钩的头


• 09

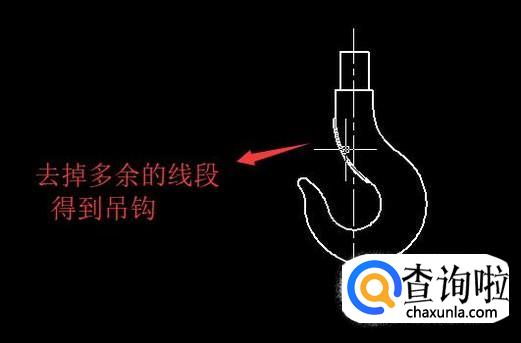

  最后我们用裁剪工具将多余的线段去掉就能得到一个吊钩了，如下图所示



工具/材料

AutoCAD
