cad中自定义坐标系

详细内容

• 01

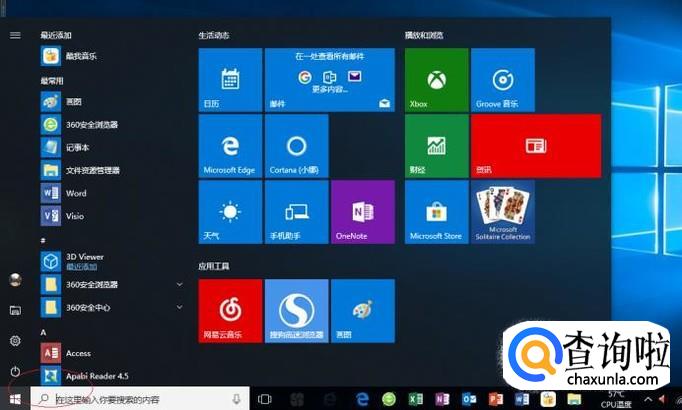

  启动Windows 10操作系统，如图所示。点击任务栏"开始"按钮，用于弹出开始菜单。


• 02

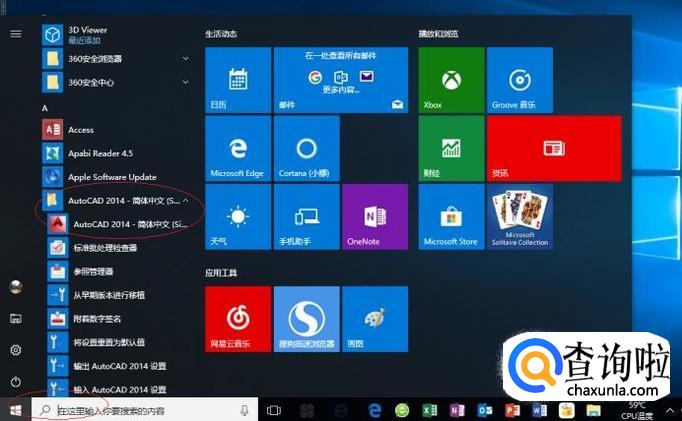

  如图所示，展开左侧树形目录结构。点击"AutoCAD 2014 - 简体中文(Simplified Chinese)"项，用于打开"AutoCAD 2014"应用程序。


• 03

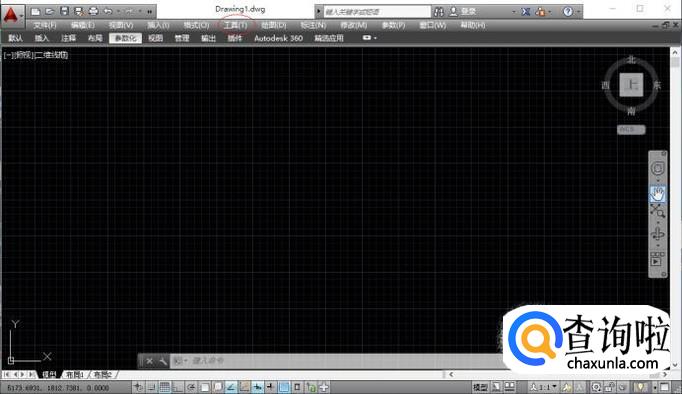

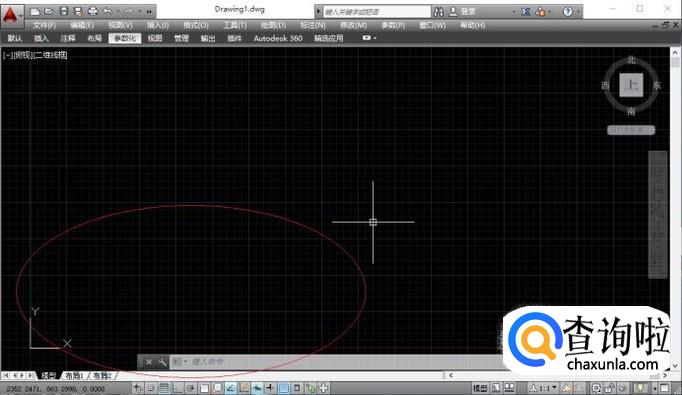

  唤出"AutoCAD 2014"程序窗口，如图所示。点击菜单栏"工具"标签，下步将进行自定义坐标系的操作。


• 04

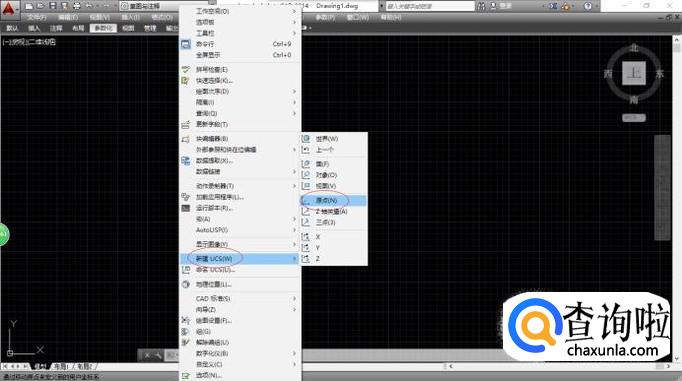

  如图所示，弹出下拉列表菜单。点击"新建UCS"子菜单向右箭头，弹出级联菜单选择"原点"项。


• 05

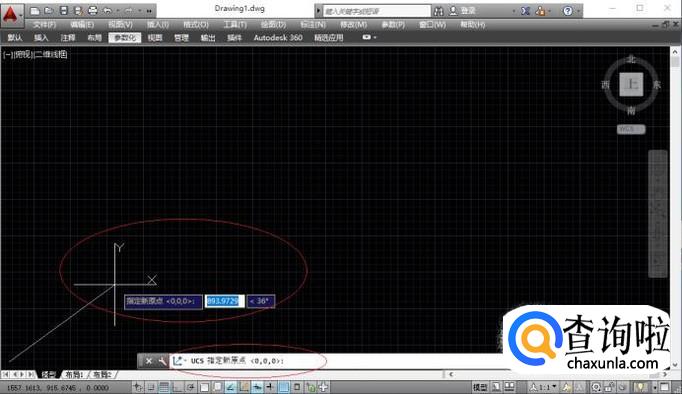

  命令窗口显示"UCS 指定新原点<0,0,0>"，如图所示。拾取用户坐标系新原点，单击鼠标左键确认。


• 06

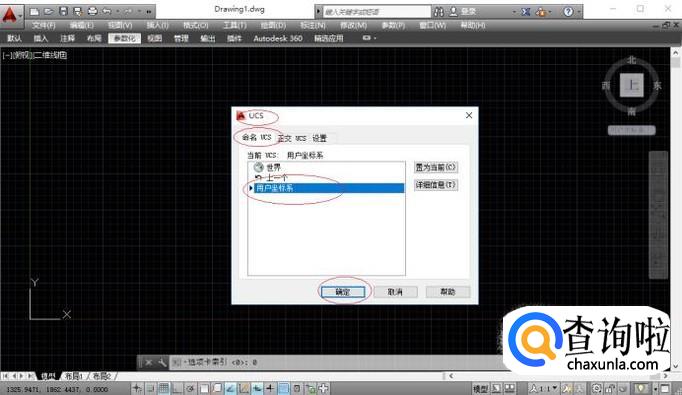

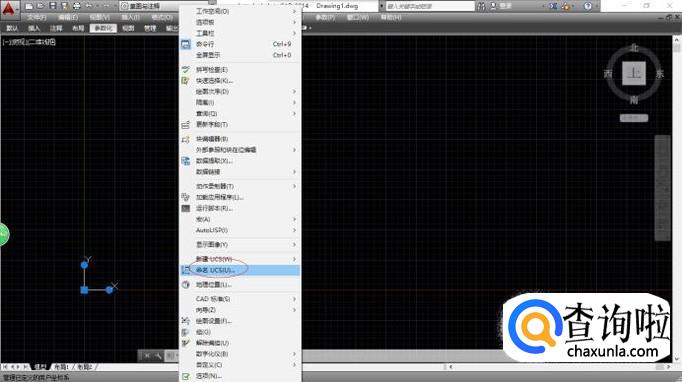

  如图所示，点击"工具→命名UCS..."子菜单。弹出"UCS"对话框，用于命名用户坐标系。


• 07

  完成自定义坐标系的操作，如图所示。本例到此结束，希望对大家能有所帮助。



工具/材料

AutoCAD 2014辅助设计软件
