RS232串口线接口及接法

详细内容

• 01

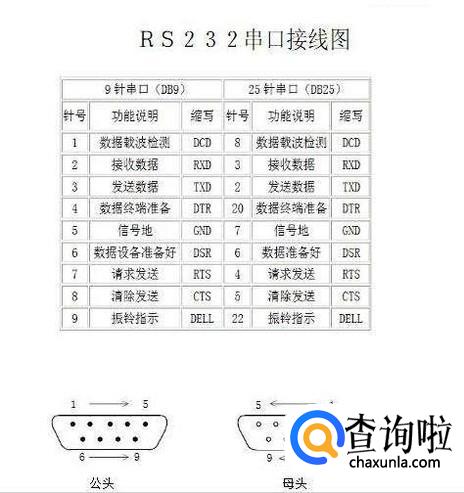

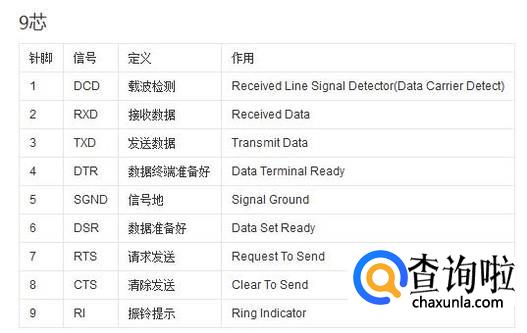

  一般生活中出现的RS232串口一般有9脚型和25脚型两种，它们各针脚的作用如下图所示：


• 02

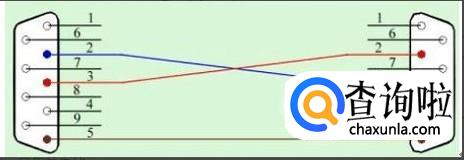

  当串口接线为9脚接9脚，或25脚接25脚时，则把2脚和3脚交叉相接，其它的各脚对应相接


• 03

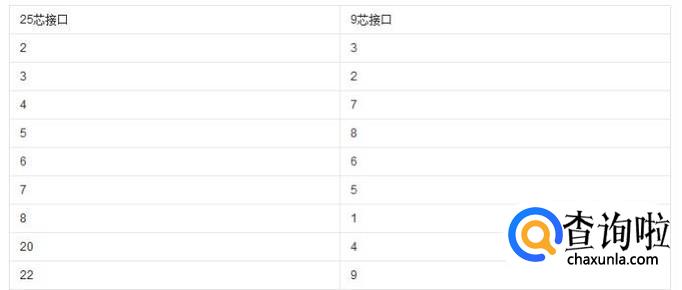

  当串口接线为9脚接25脚，或25脚接9脚时，则接线对于规律对应如图


• 04

  掌握了这些规则，相信最简单的焊接接线就没问题了吧~



特别提示

是不是就懂了呢？
