使用CAXA电子图板如何画米家logo

工具/材料

电脑，caxa

详细内容

• 01

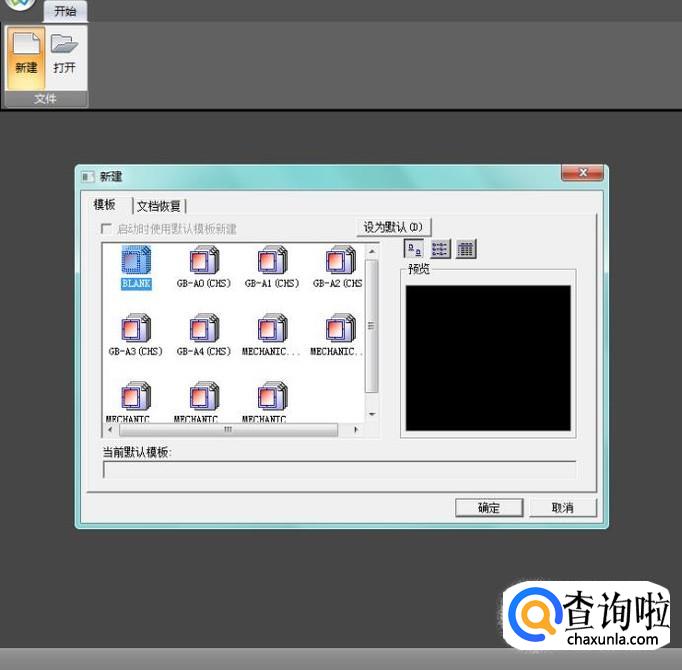

  首先打开caxa软件，新建“BLANK”空白图纸；


• 02

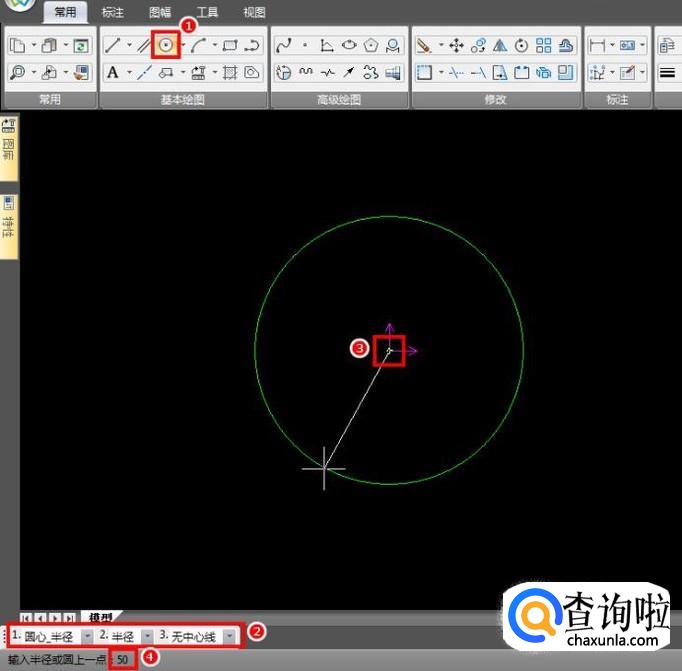

  先绘制主要外形，使用圆命令，以坐标原点为圆心绘制直径为100的圆；


• 03

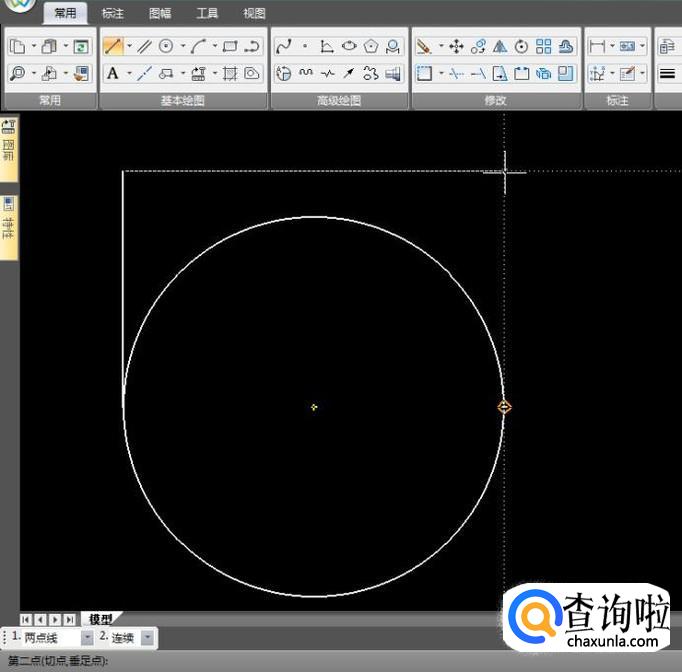

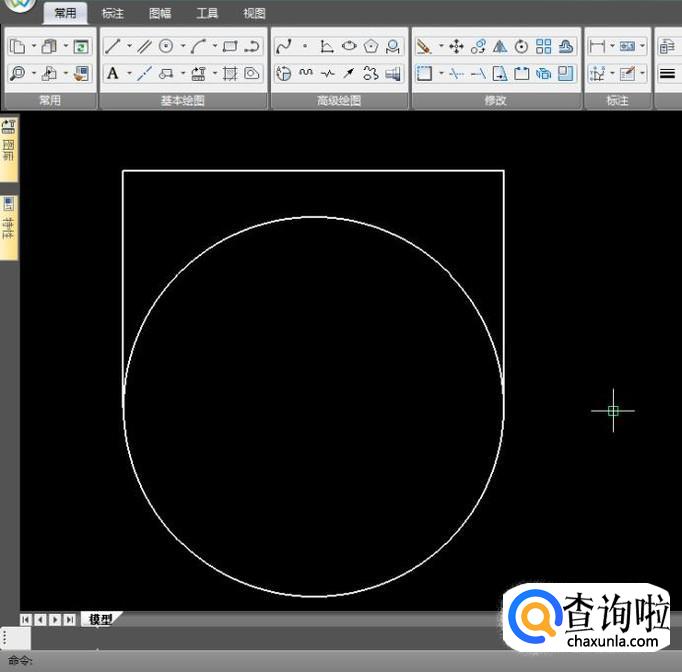

  再以圆的最左边为起点，向上绘制长62的竖直直线，接着如图对齐绘制长100的水平线段，再向下绘制竖直直线与圆相切；


• 04

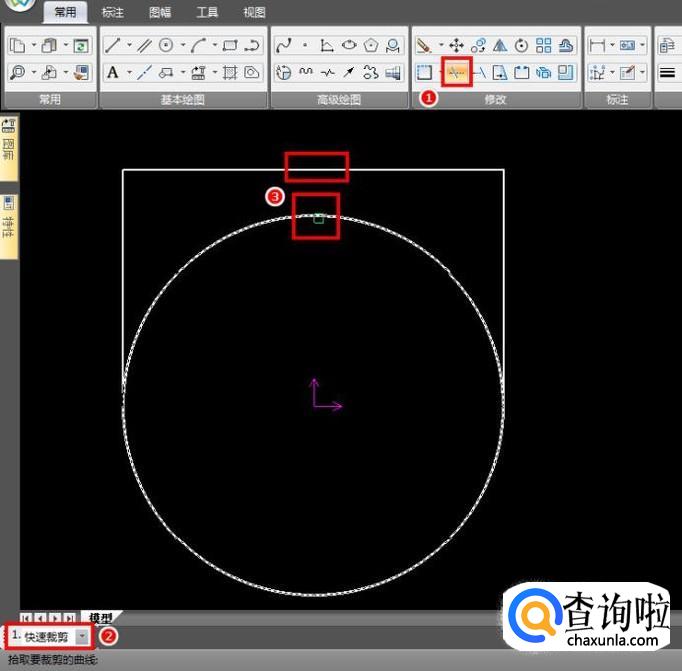

  删除上半圆和水平直线；


• 05

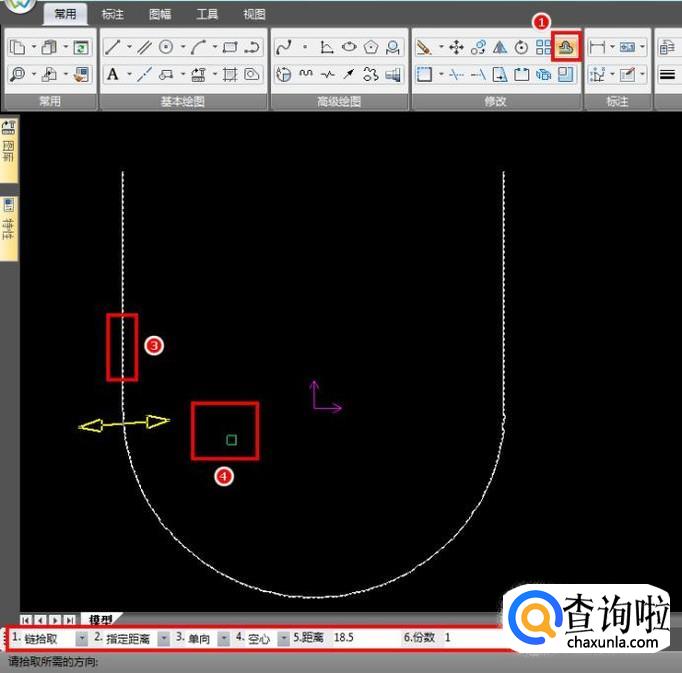

  使用等距线命令，链拾取图形，向内偏移18.5；


• 06

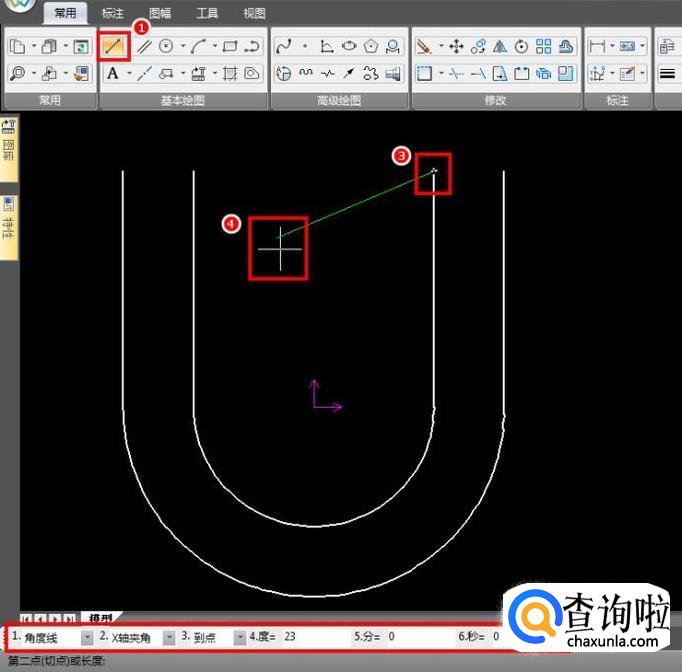

  以等距后图形的右上角为起点绘制与X轴夹角23°的直线；


• 07

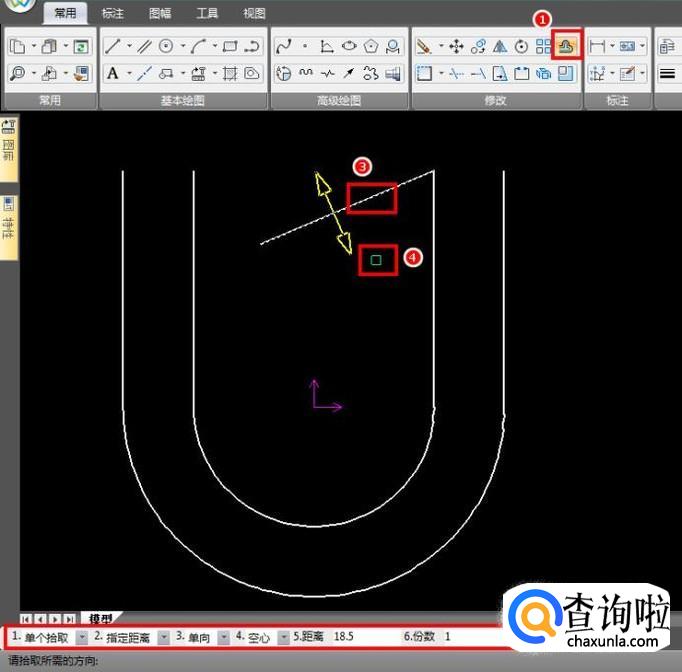

  接着使用等距线命令向下偏移刚绘制的角度线18.5；


• 08

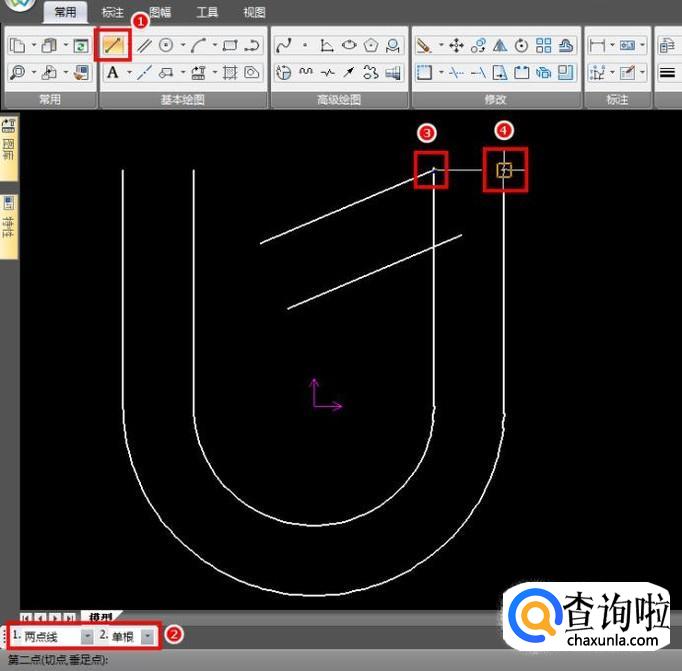

  使用直线命令连接右边竖直直线上面的两个端点；


• 09

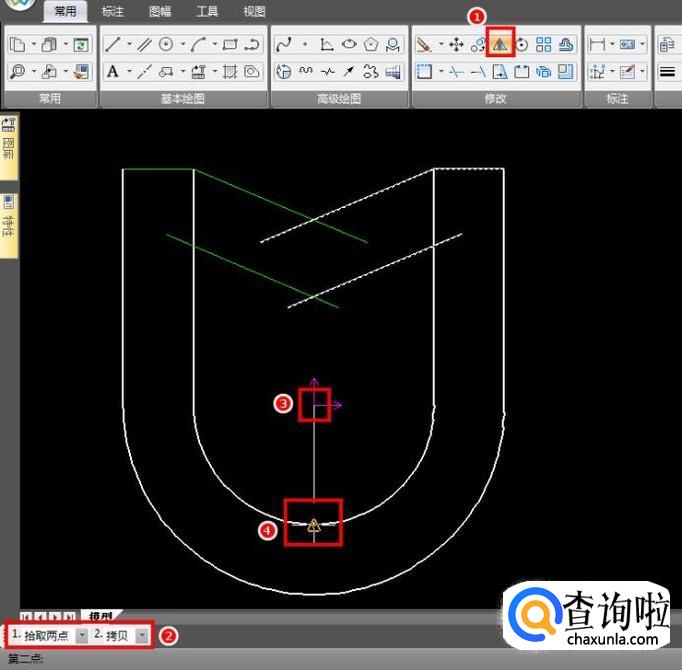

  使用镜像命令，将刚刚绘制的两条角度线和水平线段做镜像操作；


• 010

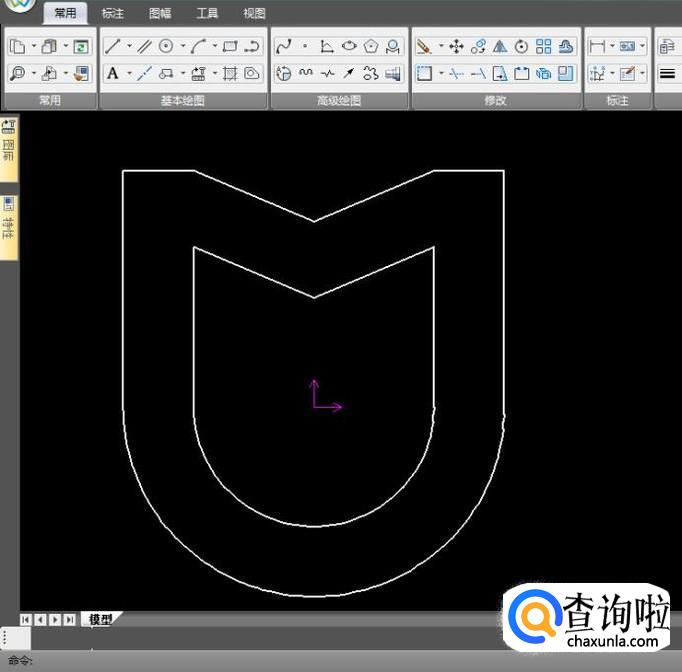

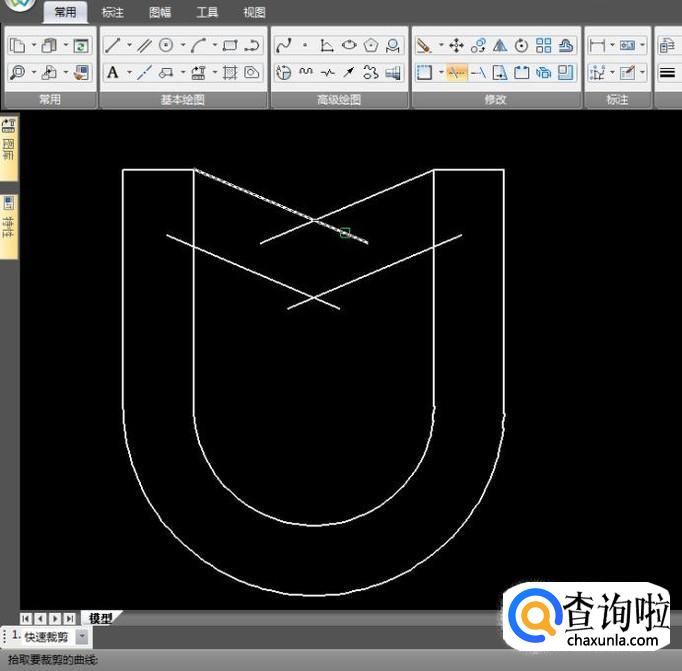

  使用快速裁剪，裁掉多余的线条，裁剪结果如图；


• 011

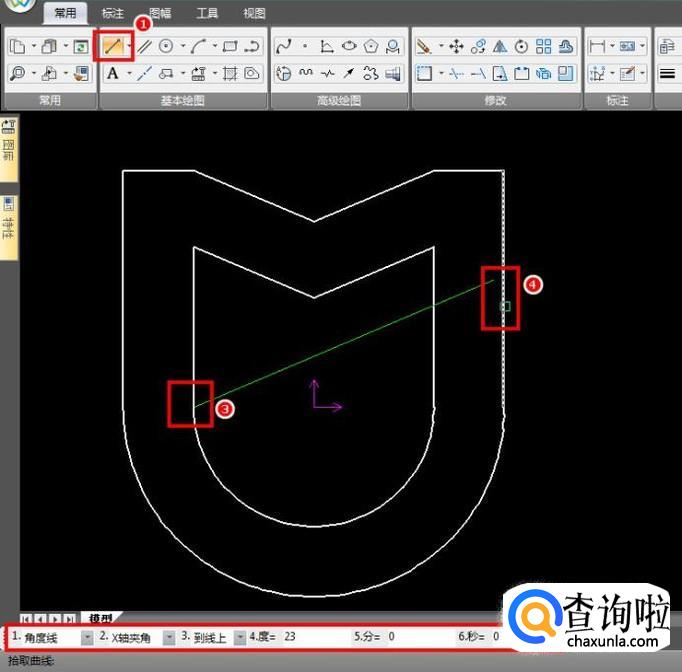

  以左边里面的切点为起点绘制与X轴夹角23°的直线到最右边的竖直直线，再绘制一条以圆心为起点与X轴夹角23°的直线到最右边的竖直直线；


• 012

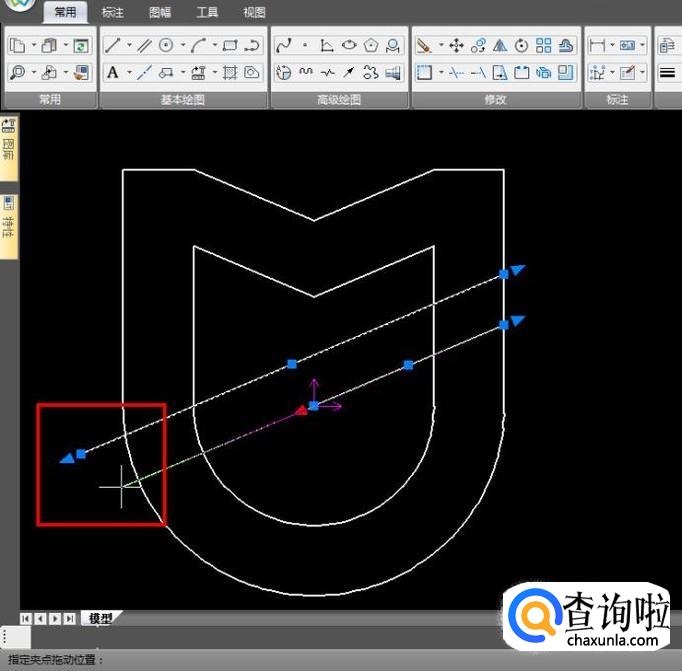

  向左延伸刚刚绘制的两条角度线至logo轮廓外；


• 013

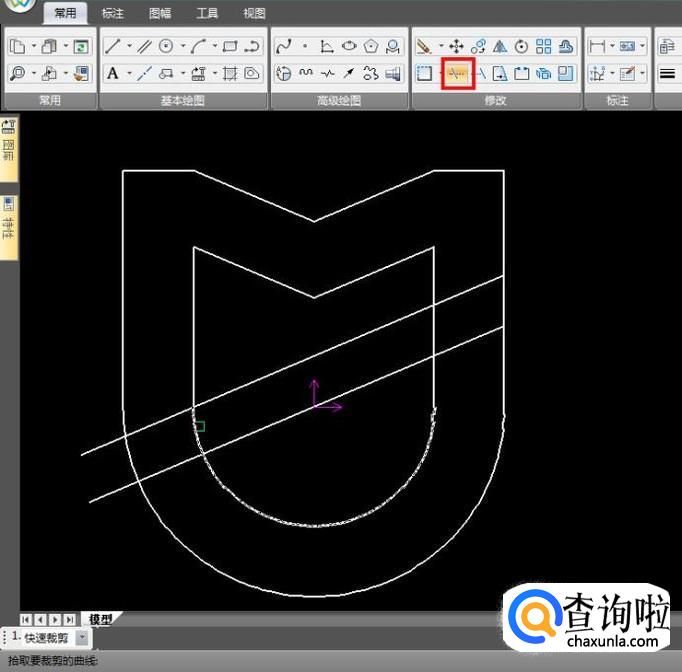

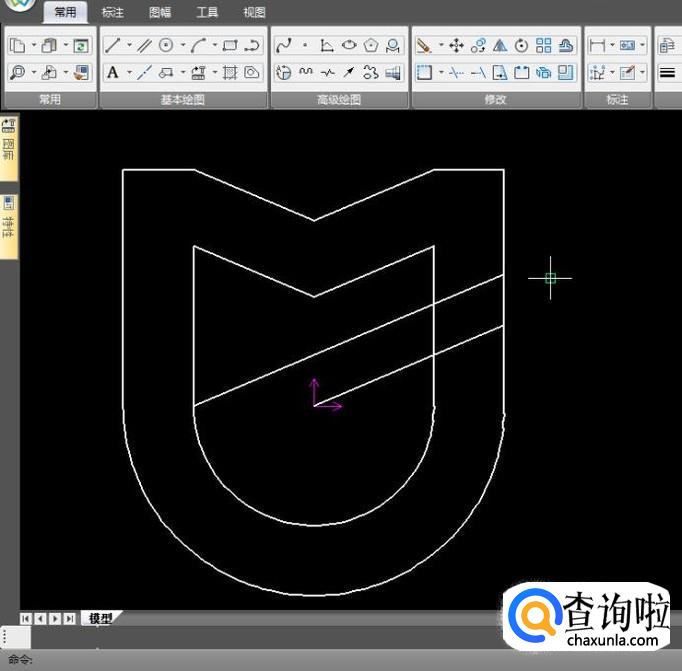

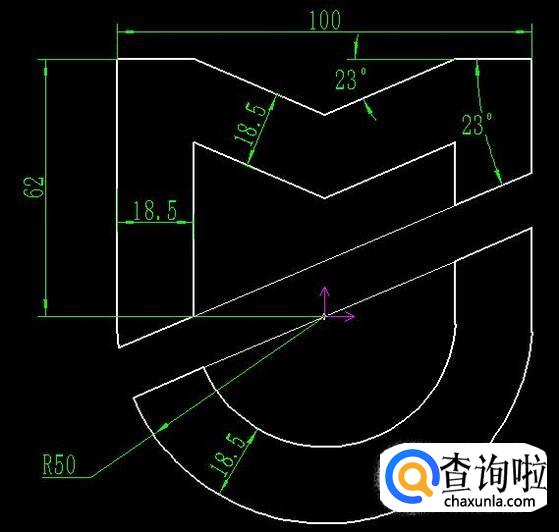

  使用快速裁剪，裁掉多余的线条，裁剪结果如图；



特别提示

可按照本经验的logo比例任意调整尺寸；
