　　在日常工作中，我们常常会遇到这样的要求，把图纸转换成PDF格式发送给老板或者发送给客户，那么怎么将CAD图形转换成PDF格式呢？有兴趣的请往下看。

详细内容

01

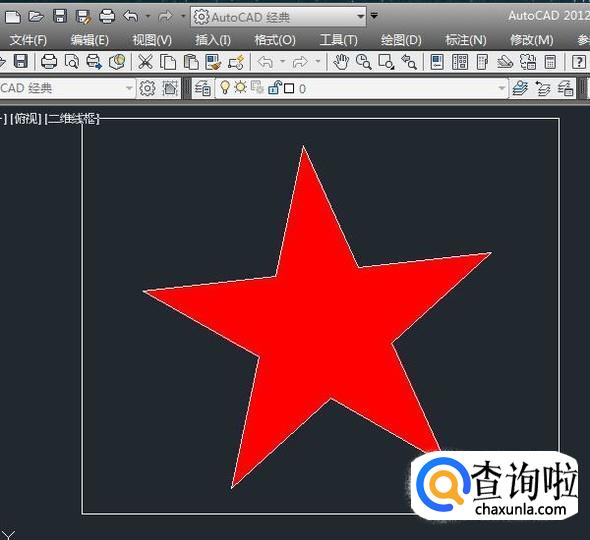

打开需要转换的CAD图形，为了方便演示，笔者就随意画了一个红色五角星作为演示所用。
02

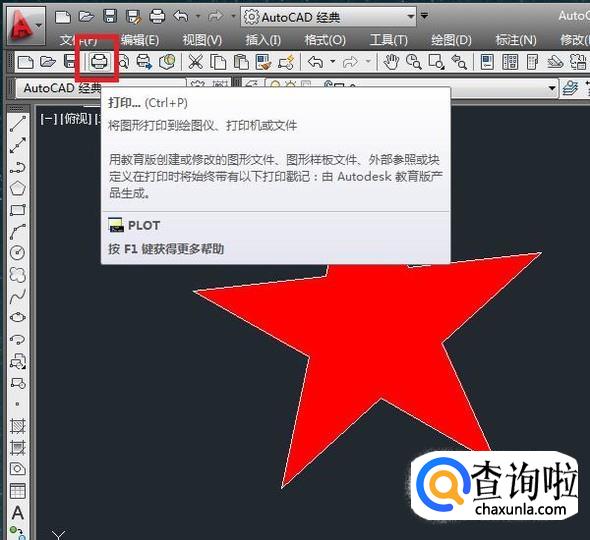

激活CAD的打印功能。可以如下图所示，点击工具栏中“打印”的快捷图标，也可以执行【文件】【打印】，还可以直接“Ctrl+P”。
03

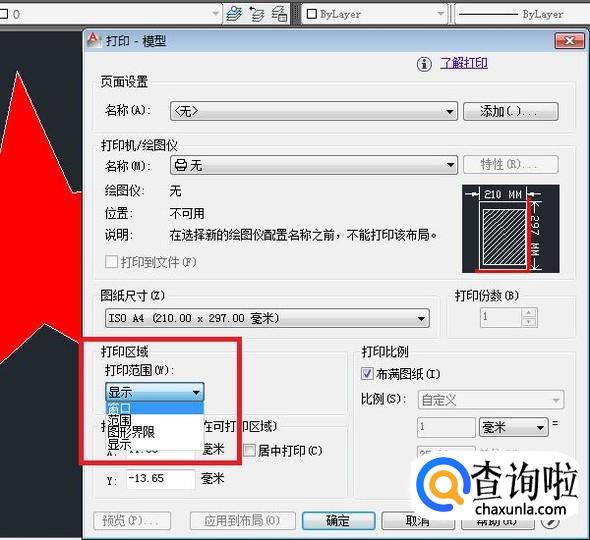

如下图所示，“打印-模型”对话框，首先看红色框选区域，我们应该注意到的是“打印范围”默认的是“显示”，我们需要将它改为“窗口”。
04

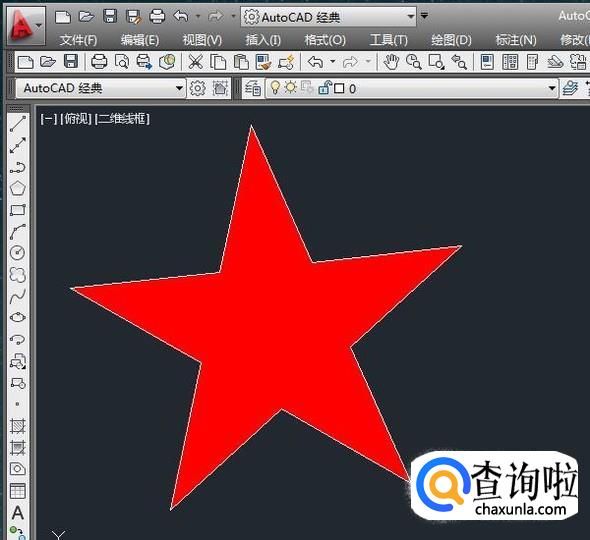

如下图所示，这是在第3步中将打印范围改成了“窗口”之后软件自动跳转的，这里就需要我们自己去将需要转换的图形框住，如下图所示，我们框选的是红色五角星，因为我们是要将它变成PDF格式给别人看的。
05
如下图所示，我们一步一步来操作。

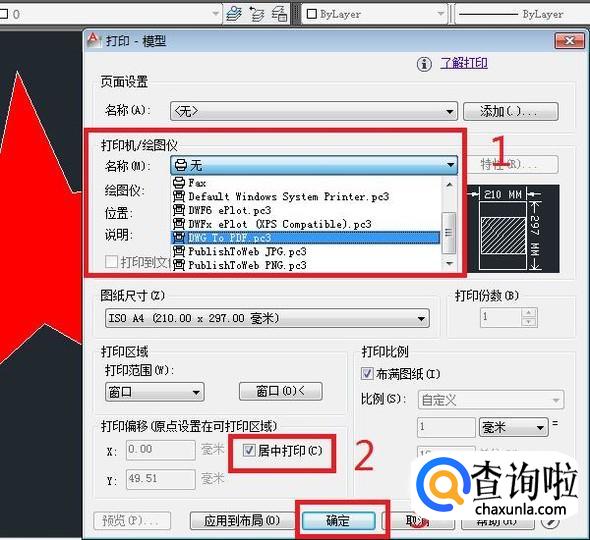

1号红色框选，我们可以看到默认的打印机是“无”，我们需要将它改成“DWG To PDF.pc3”；
2号红色框选，我们可以选择勾选“居中打印”，当然，也可以选择不勾选；
3号红色框选，完成1、2号红色框选之后就可以点击3号红色框选中的“确定”按钮，开始转换。

说明一下：图纸尺寸什么的笔者都是选择默认的，因为它并不影响笔者的演示效果。
06

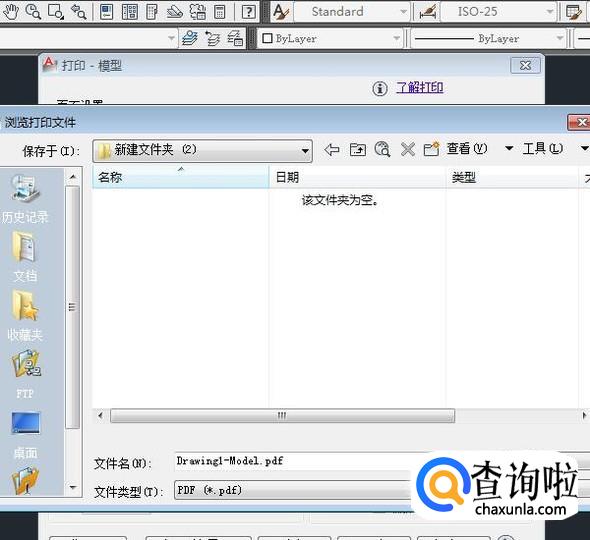

如下图所示，选择想要保存到的文件夹，然后文件名笔者都是选择默认（能省则省咯），直接点击“保存”按钮。
07

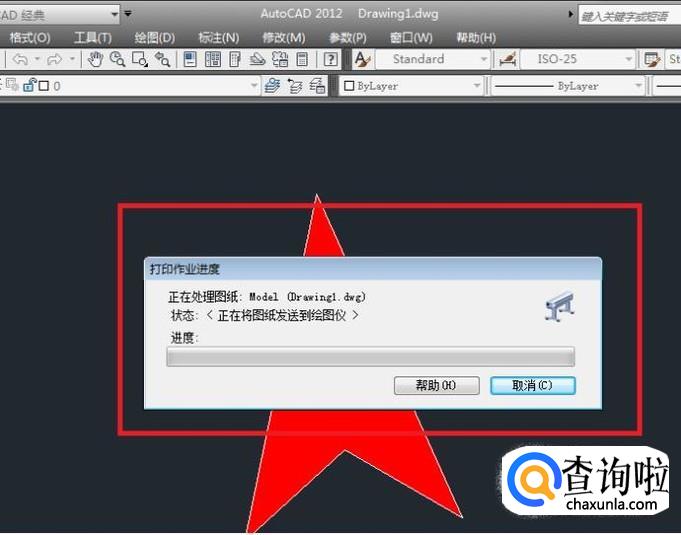

如下图所示，“打印作业进度”，这表示正在转换，这个过程一般是很快的（为了截图，笔者都重复操作好几次了：）
说明一下，AutoCAD版本如果够高的话，转换完毕之后，会自动打开转换的PDF文件。
08

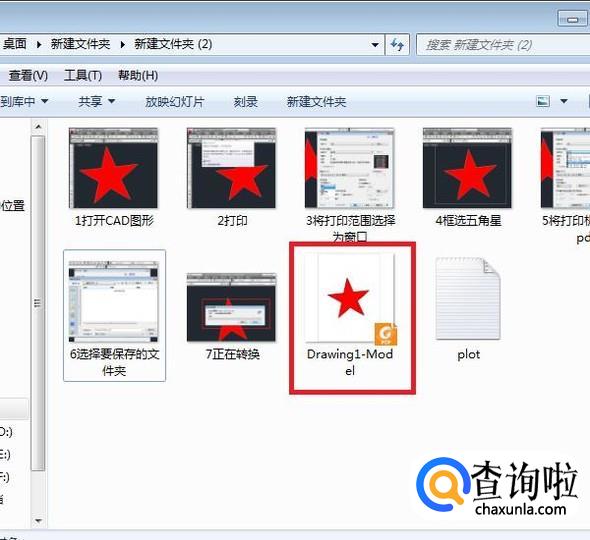

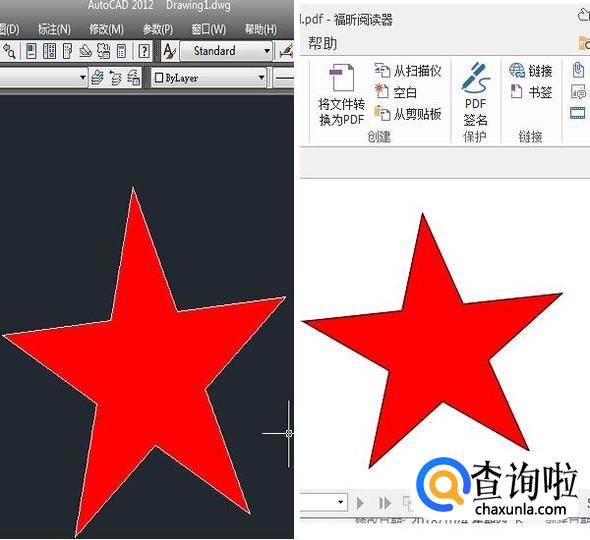

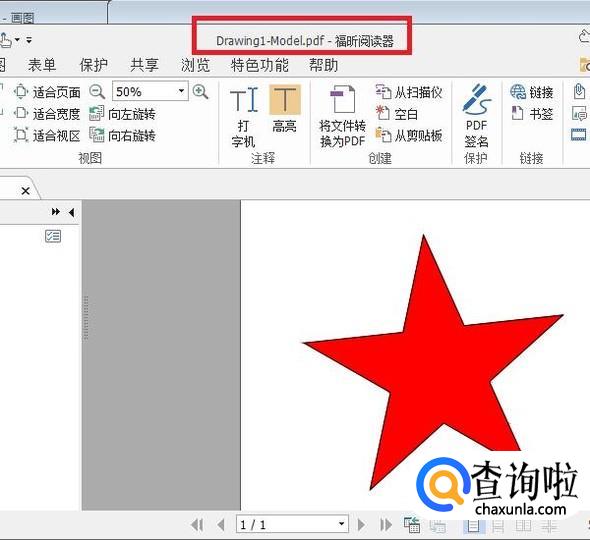

如下第一幅图所示红色框选中的PDF文件，就是刚刚转换的CAD图形。如若不信，打开看一看咯，如下第二幅图，就是PDF文件。
