网线插座安装，网线模块接线方法详细图解方法

详细内容

• 01

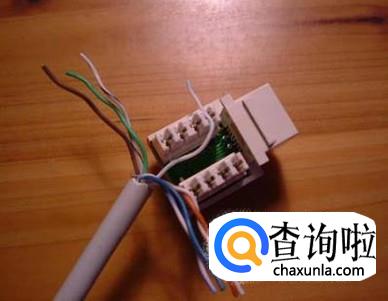

  我们这里所说的网线插座，正确的叫法应该是网线模块，一般应用在室内的墙壁上作为网线插孔。
  现在家庭中使用的一般都是双绞线，双绞线分为 T568A 和 T568B 两种线序，信息模块端接入标准分 T568A 标准和 T568B 标准两种，我们的网线插座或者网线水晶头都只能在 A 和 B 中选择一种方式接线，若果一头接错就不会有反应。
  A 和 B 二者没有本质的区别，只是颜色上的区别。各自的接线方法是：
  T568A 的接法：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
  T568B 的接法：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。


• 02

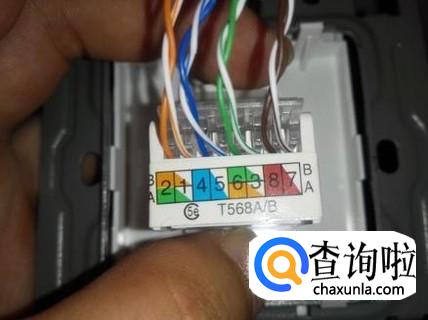

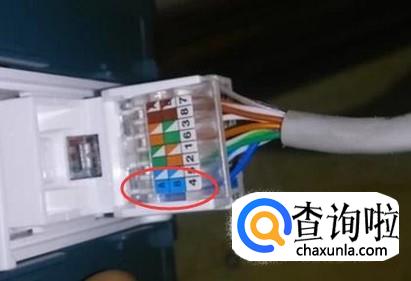

  在正品网线插座上，8 个接线卡口除了有标明 568A 标准和 568B 标准两种连接方式的色标外，还有标明每个内部接线端与前端针脚的对应序号，而且插座上的各种色标均非常清晰、极好辨认。
  在接线时，你只须将双绞线中的各色线对打入对应色标的卡口即可。


• 03

  步骤 1 ：

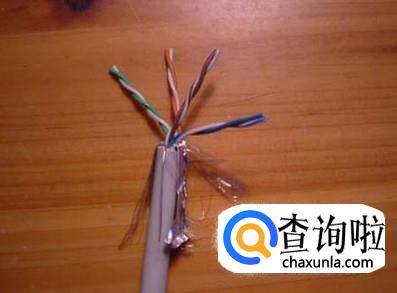

  将墙内网线 （ 或者槽线 ） ，用专用的剥线钳或者压线钳的剥线刀在离线头 10 厘米长左右 （ 也可以长一点，方便后面压线 ） 的地方将网线表皮去掉 （ 不要伤到金属线路 ） 。


• 04

  步骤 2 ：

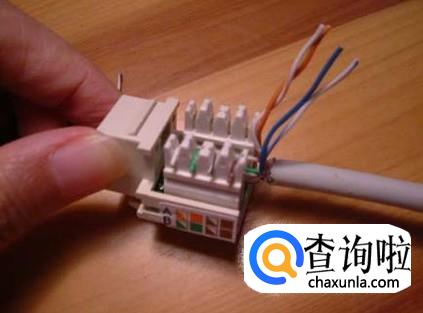

  分线，用打线钳逐根按进网线插座的金属卡槽内。

  注意：
  a、 有的网线是四根白和橙绿蓝棕主色线缠绕，而不是白色和其他色系的混合的白线和主色线缠绕，所以要留心每一组两根线放好后，再拆其他的线，否则，四根白线你无法知道哪一根是白橙、白蓝、白绿、白棕。

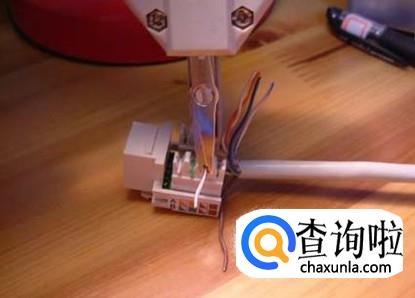

  b、 每次分离后，先不要压线，等所有的线路都放置好，同一使用打线钳，逐根打线。
  c、 打线钳有内外之分，外侧较长，打下去之后会切掉外侧多余的线路，所以，如果不小心将外侧放在了网线插座的内侧则会裁断网线。


• 05

  步骤 3 ：

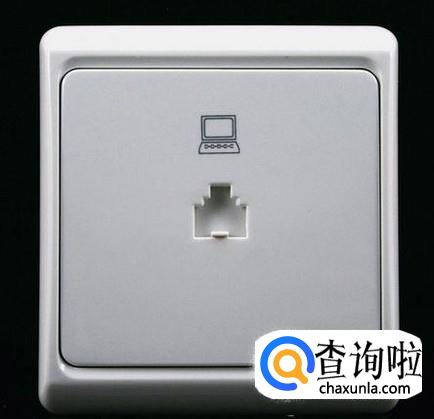

  把多余的线条剪掉后，将打好线的信息模块装到 86 盒面板上。好的网线插座后面还有护线卡，这样可以保护轻微的拖拽网线时，不至于脱落。但多数是没有护线卡保护网线插座的，所以在往墙内和插座面板上放置网线插座的时候要小心，不要拽拉网线。


• 06

  步骤 4 ：
  用一根网线跳线插入网口，用测线仪测试两端是否通；如果没有测线仪，那么就可以用一边接猫，一边接路由器，如果接口灯亮，那么说明接法成功。然后把线塞入墙内，螺丝上好即可。
