大众点评新logo用caxa怎么画

工具/材料

电脑，caxa

详细内容

• 01

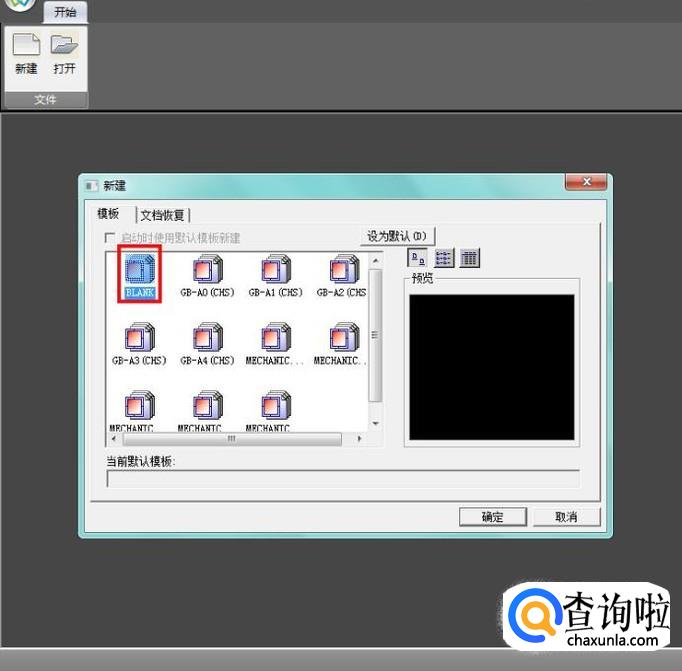

  首先打开caxa软件，新建“BLANK”空白图纸；


• 02

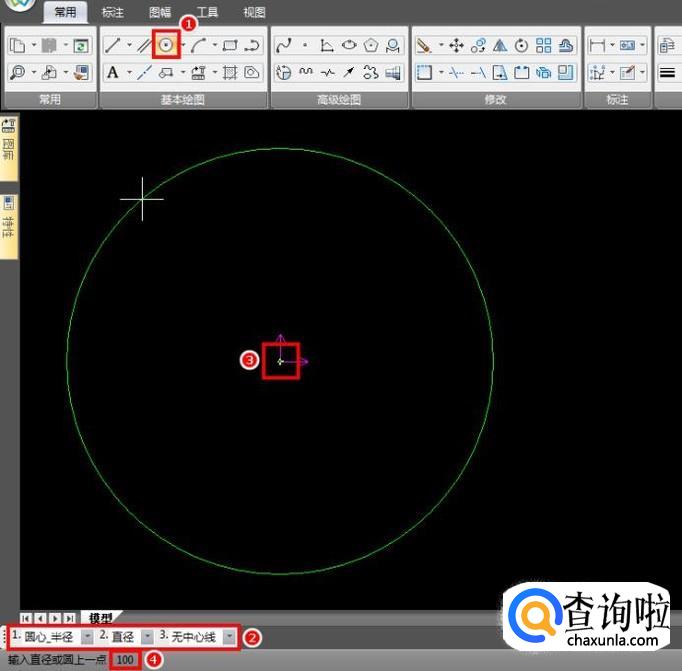

  使用“圆”命令，以坐标原点为圆心，绘制直径为100的圆；


• 03

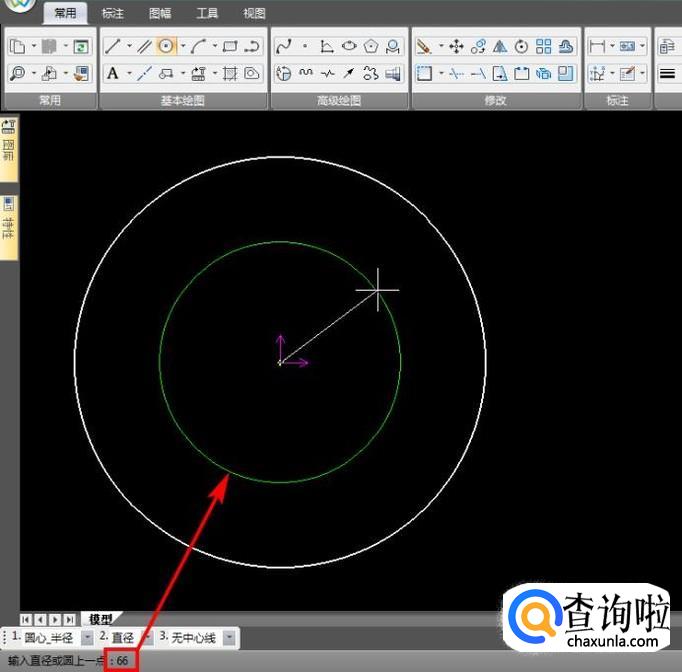

  圆心不变，绘制直径为66的圆，和上一步的圆用于构建logo小人的腿；


• 04

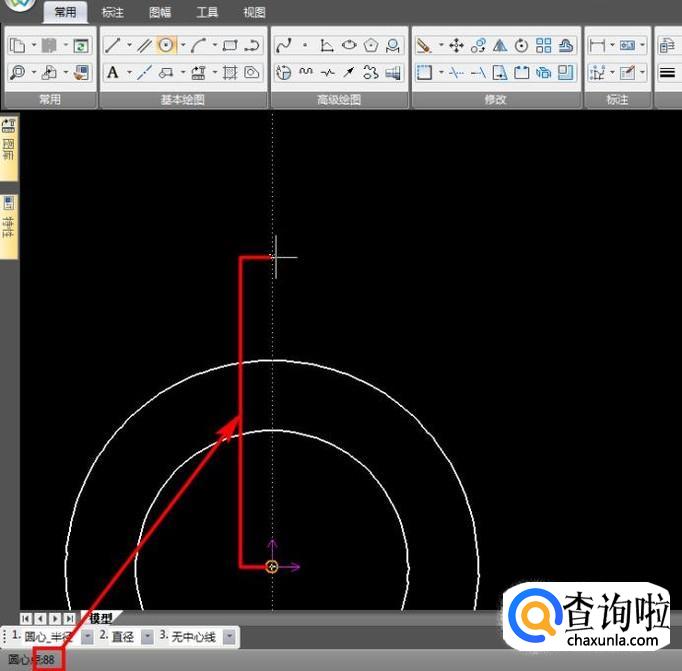

  还是使用圆命令，以坐标原点为基准，竖直向上，左下角输入88，回车，得到圆心的位置；


• 05

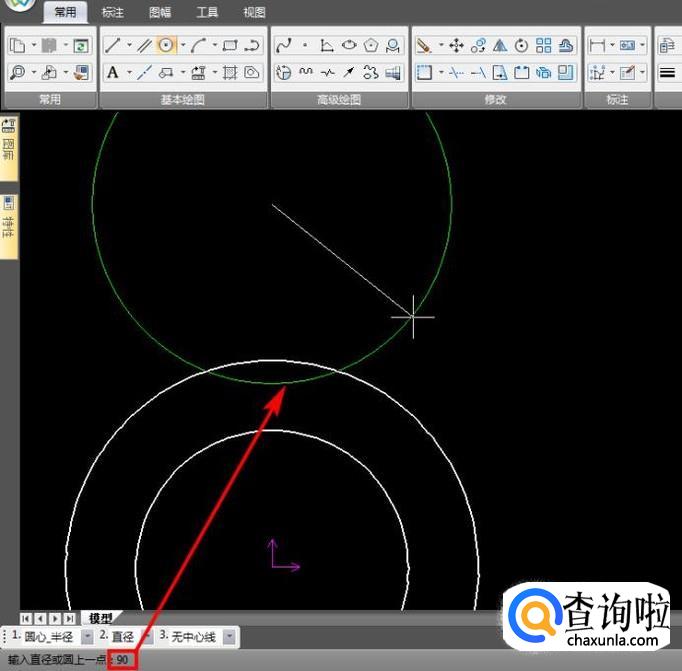

  接着输入90，回车，得到直径90的圆；


• 06

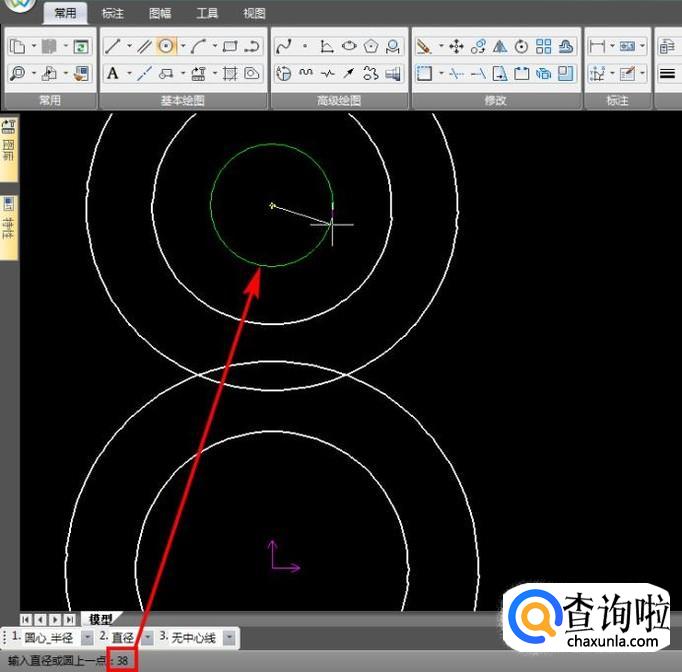

  圆心不变，分别绘制直径为58和38的圆，和上一步的圆用于构建logo小人的手臂、头部等；


• 07

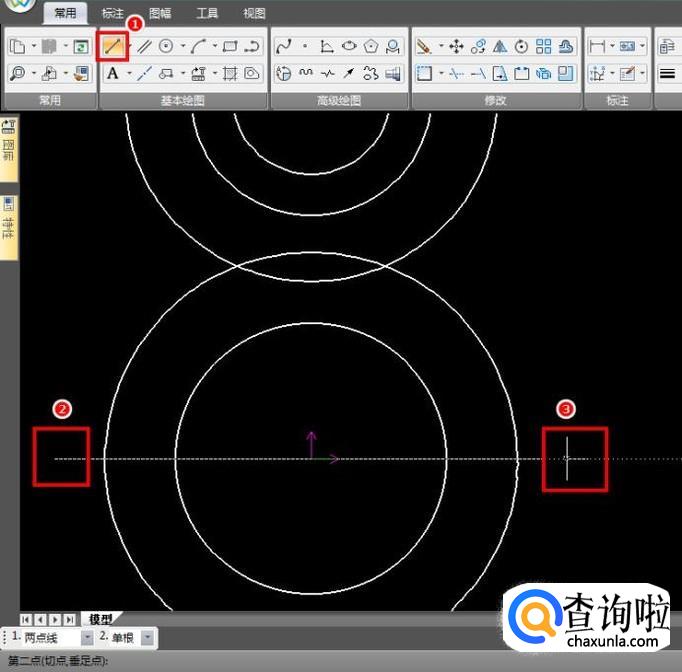

  使用直线命令，通过坐标原点绘制一条水平直线；


• 08

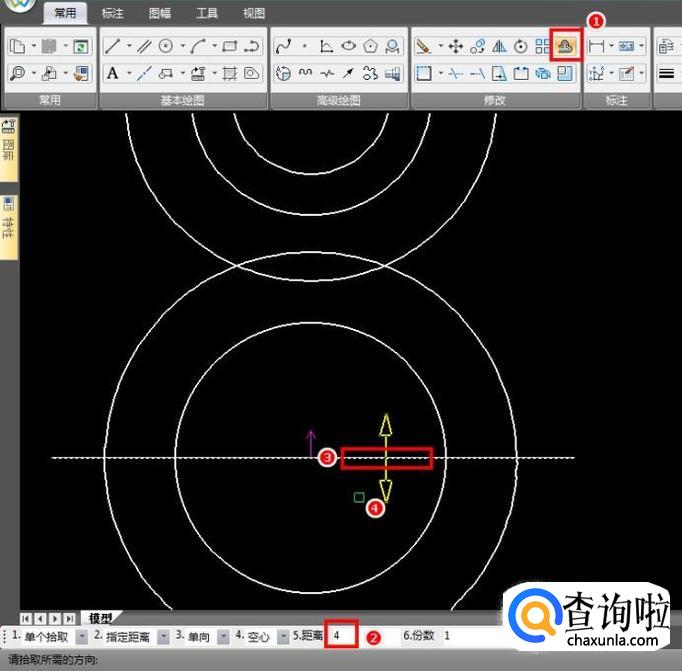

  使用“等距线”功能，借助刚刚的直线，绘制向下偏移4mm的等距线；

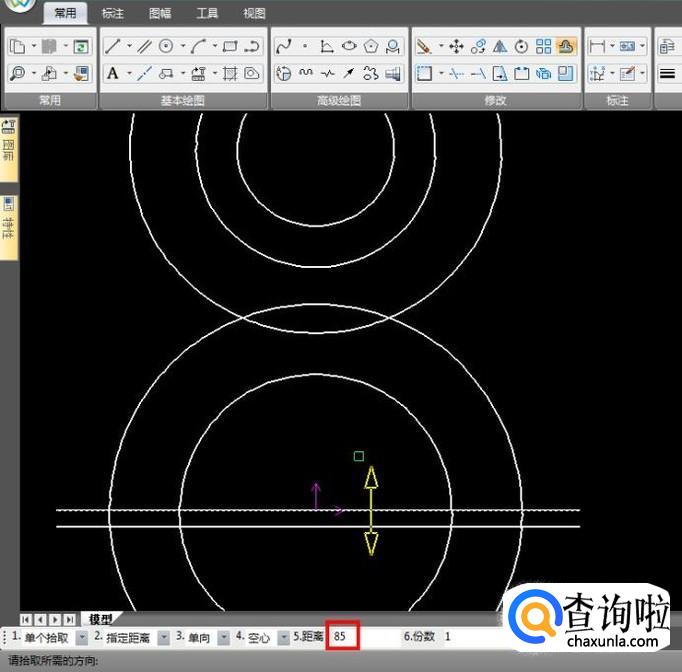

• 09

  还是使用“等距线”功能，绘制向上偏移85mm的等距线；


• 010

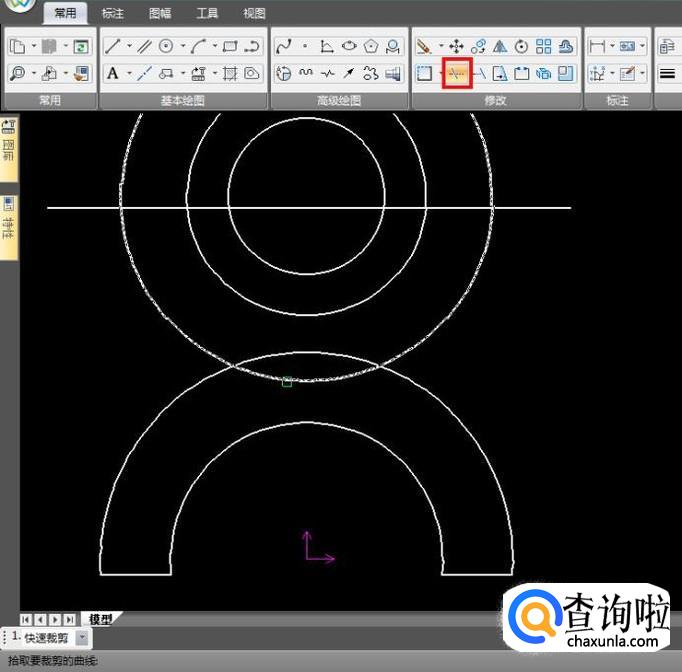

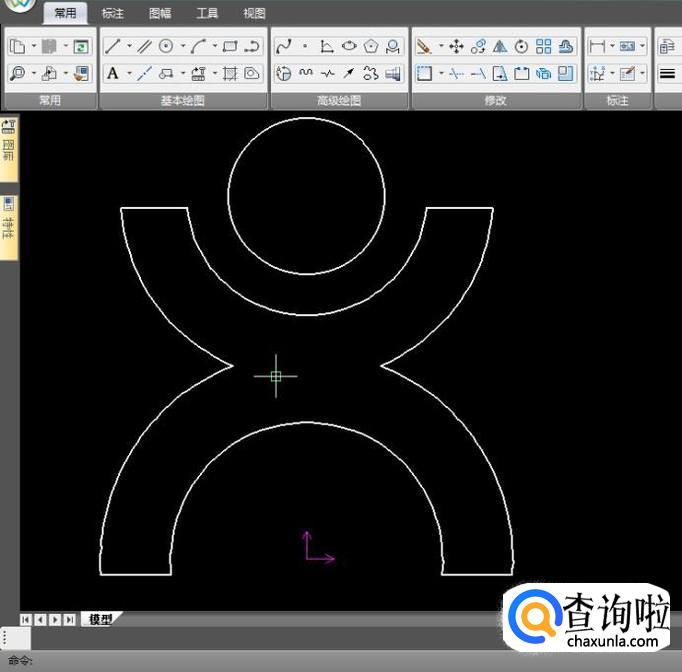

  删掉通过原点的辅助线，使用剪裁工具，裁掉多余的线条，裁剪后效果如图；


• 011

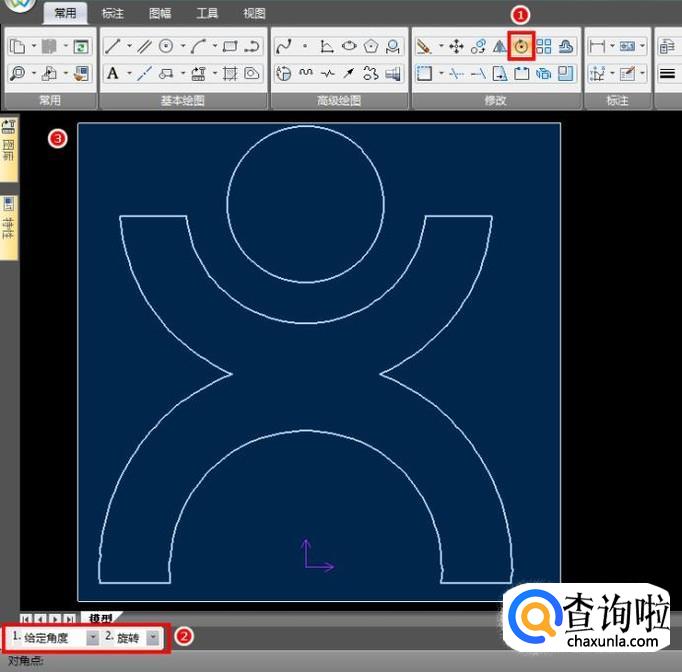

  使用旋转工具，框选整个图形，右键确认；


• 012

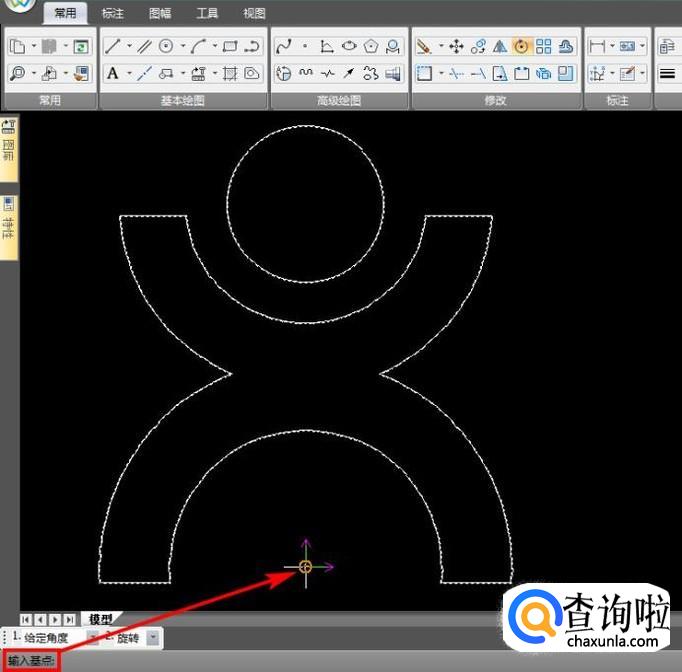

  基点选择坐标原点；


• 013

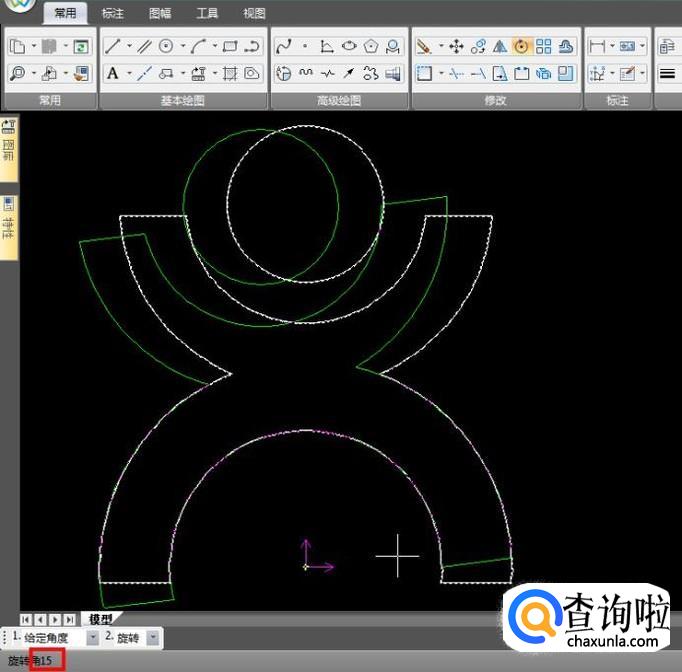

  旋转角输入15，回车，整个图形就会逆时针旋转15°，还可以给图形填充个颜色；



特别提示

可按本指南的尺寸换算比例来绘制不同尺寸的logo；
